網目状シートの蛇行検出
網目状のシートを巻き取る際の蛇行検知をします。
シートの両端に1台ずつ設置し、左右いずれかに蛇行したら検出します。スクリーンファイバNF-TZ07は、投光幅が32mmあり網目状ワークでも安定して検出できます。
使用製品スクリーンファイバユニットNF-TZ07

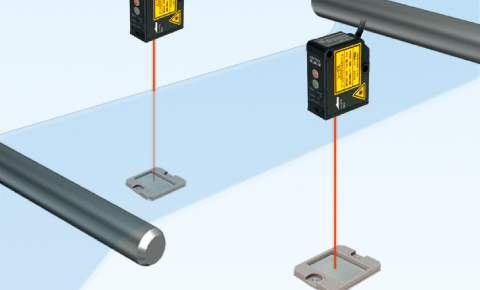

透明フィルム蛇行検出
フィルムの両端に設置し、スポット光がギリギリフィルムにかからないように取り付けます。わずかな受光量の変化も検出できるので安定した蛇行検出が可能です。
使用製品デジタルアンプ分離レーザセンサDSR-800
フィルム蛇行検出
スクリーンファイバユニットNF-TS40でフィルムの蛇行を制御します。
NF-TS40なら幅40mmのスクリーン状の光で蛇行を検出することが可能。またアンプにアナログ出力内蔵のD2RF-TANを使用すれば、蛇行幅に応じたアナログ値を出力できるので、蛇行を簡単に制御することが可能です。
使用製品ファイバユニットNF-TS40
