HOME > 製品情報 > 非接触温度計・サーモグラフィ > PIシリーズ > 種類・仕様

設置型赤外線サーモグラフィ
PIシリーズ

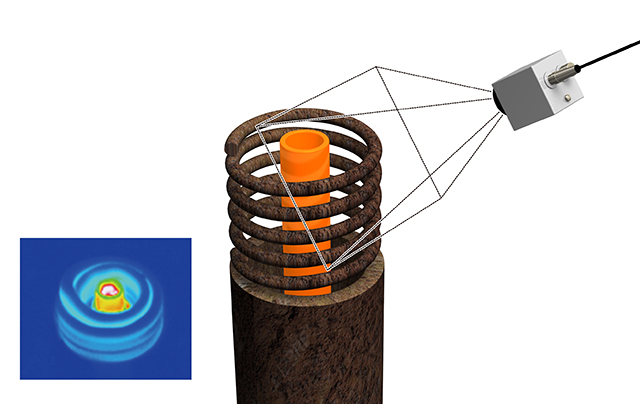

温度分布の「解析」に

  • 高解像度・高フレームレート

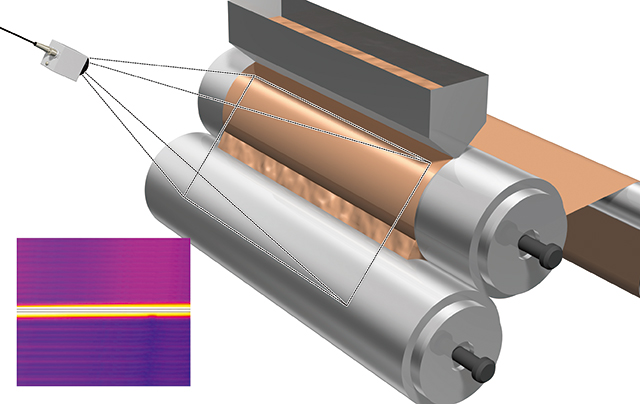

  • ラインスキャナ機能搭載
  • 豊富なラインナップで様々な素材・温度帯に対応
  • 解析を柔軟にサポートする
    オプテックス・エフエー独自の多機能 ソフトウェア
    (日本語対応)
注意

PIシリーズは、輸出貿易管理令別表第1 10項(4),10項(2)に該当しております。(OPTPI1ML□除く)
詳細は当社までお問い合わせください。

種類・標準価格

汎用

種類 型式※1 測定温度範囲 解像度(フレームレート)
高解像度 OPTPI400iO18□ -20~+100℃/
0~+250℃/
+150~+900℃/
+200~+1500℃※2
382×288pixel(80Hz/27Hz)
切換式
OPTPI400iO29□
OPTPI400iO53□
OPTPI400iO80□
OPTPI450iO18□
OPTPI450iO29□
OPTPI450iO53□
OPTPI450iO80□
超高解像度 OPTPI640O15□ 640×480pixe(32Hz)/
640×120pixe(125Hz)
切換式
OPTPI640O33□
OPTPI640O60□
OPTPI640O90T900
マイクロ
スコープタイプ
OPTPI640MO44T900

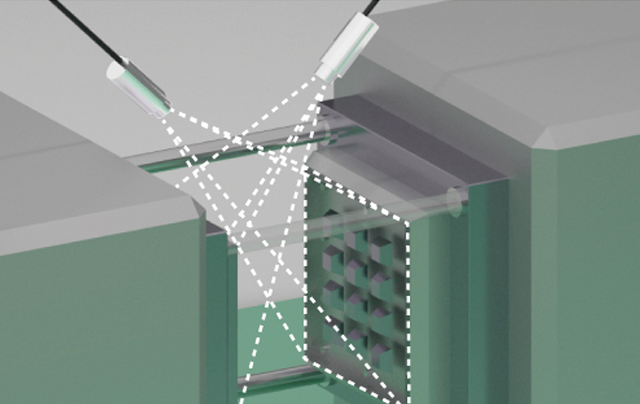

ガラス測定用

種類 型式※1 測定温度範囲 解像度(フレームレート)
高解像度 OPTPI450iG7O18T1500 +150~+900℃
+200~+1500℃
設定用に
0~+250℃の
モニタが可能
382×288pixel(80Hz/20Hz)
切換式
OPTPI450iG7O29T1500
OPTPI450iG7O53T1500
OPTPI450iG7O80T1500
超高解像度 OPTPI640G7O15T1500 640×480pixel(32Hz)/
640×120pixel(125Hz)
切換式
OPTPI640G7O33T1500
OPTPI640G7O60T1500
OPTPI640G7O90T1500

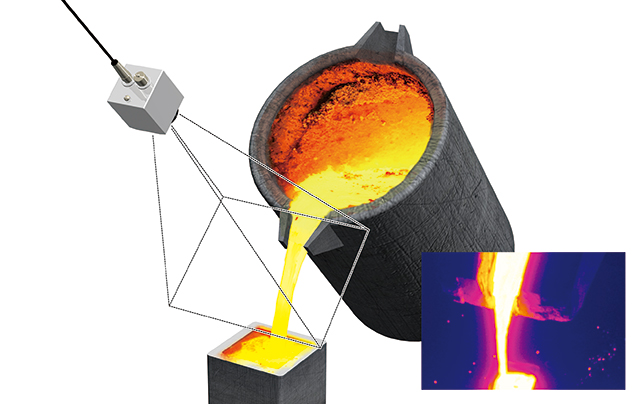

高温金属測定用

種類 型式※1 測定温度範囲 解像度(フレームレート)
高温測定 OPTPI1MLOF16T1800 +450~+1800℃
(27Hz)
+500~+1800℃
(32Hz、80Hz)
+600~+1800℃
(1kHz)
764×480pixel(32Hz)/
382×288pixel (80Hz/27Hz)/
72×56pixel (1kHz)/
764×8pixel
(1kHz:ラインスキャンモード)
OPTPI1MLOF25T1800
OPTPI1MLOF50T1800 +525~+1800℃
(27Hz)
+575~+1800℃
(32Hz、80Hz)
+675~+1800℃
(1kHz)
OPTPI1MLOF75T1800
OPTPI08MOF25T1900 +575~+1900℃(27Hz)
+625~+1900℃(32/80Hz)
+750~+1900℃(1kHz)
OPTPI05MOF25T2450 +900~+2450℃(27Hz)
+950~+2450℃(32/80Hz)
+1100~+2450℃(1kHz)

※1 □はT900またはT1500のどちらかとなります。標準はT900となり最大900℃まで測定可能です。オプションのT1500は最大1500℃までの測定が可能となります。
※2 +200~+1500℃はオプション(T1500)となります。

仕様

汎用
種類 高解像度 超高解像度 マイクロスコープ
型式 OPTPI400i□ OPTPI450i□ OPTPI640□ OPTPI640MO44□
解像度(pixel) 382×288 640×480(32Hz) 640×120(125Hz)
フレームレート 27Hz/80Hz切換式 32Hz/125Hz切換式
測定波長 8~14μm 7.5~13μm
測定温度範囲 -20~+100℃/0~+250℃/+150~+900℃/+200~+1500℃※1
画角(FOV) 18°×14°(f=20mm):
O18レンズ
29°×22°(f=12.7mm):
O29レンズ
53°×38°(f=7.7mm):
O53レンズ
80°×54°(f=5.7mm):
O80レンズ
15°×11°(f=41.5mm):
O15レンズ
33°×25°(f=18.7mm):
O33レンズ
60°×45°(f=10.5mm):
O60レンズ
90°×66°(f=7.7mm):
O90レンズ
12°×9° (f=44mm):
MO44レンズ※2
測定温度※3 ±2℃ もしくは ±2%(どちらか大きい方)
温度分解能 0.075℃:O29レンズ
0.075℃:O53レンズ
0.075℃:O80レンズ
0.1℃:O18レンズ
0.075℃
PCインターフェース USB 2.0( オプションにてGigE(PoE)も可能。別途お問合せください。)
標準インターフェース アナログ出力×1:0~10V, アナログ入力×1:0~10V, デジタル入力×1:最大24V
拡張インターフェース※4 アナログ出力×3:0~20mA / 4~20mA, アラーム出力(リレー)×3:DC30V / 400mA
アナログ入力×2:0~10V, デジタル入力×1:DC24V(max.)
ソフトウェア対応OS Windows10、Windows8、Windows7
使用周囲温度/湿度 0~+50℃/20~80%RH
(結露および氷結なきこと)
0~+70℃/20~80%RH
(結露および氷結なきこと)
0~+50℃/20~80%RH
(結露および氷結なきこと)
保管温度/湿度 -40℃~+70℃/20~80%RH
(結露および氷結なきこと)
-40℃~+85℃/20~80%RH
(結露および氷結なきこと)
-40℃~+70℃/20~80%RH
(結露および氷結なきこと)
保護構造 IP67 ※5
三脚マウント 1/4 - 20UNC(取り外し可能)
電源電圧 USBバスパワー供給
(標準インターフェースまたは拡張インターフェース使用時は、外部電源としてDC5~24Vが必要)
オプションにてGigE(PoE)も可能。別途お問合せください。
寸法 46×56×68~77mm 46×56×76~100mm 46×56×119~126mm
質量 215g 320g 370g
付属品 PC用USBケーブル(1m長)、入出力用端子付ケーブル(1m長)、
収納ケース、ミニ三脚、ソフトウェア、取扱説明書、
ライセンスキー(最新版ソフトウェア・取扱説明書ダウンロード用)
※1 +200~+1500℃はオプション(T1500)となります。+200~+1500℃の温度帯では、OPTPI640はMO44レンズを使用できません。
※2 測定距離80~100mm
※3 基準動作条件:23±5℃、推奨する最小測定視野:3×3ピクセル
※4 オプションの拡張入出力ユニット使用時。
※5 MO44レンズの場合、オプションのレンズチューブ使用時に限りIP67となります。
ガラス測定用
種類 高解像度タイプ 超高解像度タイプ
型式 OPTPIi450G7□ OPTPI640G7□
解像度(pixel) 382×288 640×480(32Hz)
640×120(125Hz)
フレームレート 27Hz/80Hz切換式 32Hz/125Hz切換式
測定波長 7.9μm
測定温度範囲 +150~+900℃
+200~+1500℃
設定用に0~+250℃のモニタが可能
画角(FOV) 18°×14°(f=20mm):
O18レンズ
29°×22°(f=12.7mm):
O29レンズ
53°×38°(f=7.7mm):
O53レンズ
80°×54°(f=5.7mm):
O80レンズ
15°×11°(f=41.5mm):
O15レンズ
33°×25°(f=18.7mm):
O33レンズ
60°×45°(f=10.5mm):
O60レンズ
90°×64°(f=7.7mm):
O90レンズ
測定温度※1 ±2℃ もしくは ±2%(どちらか大きい方)
温度分解能 0.150℃:O29レンズ
0.150℃:O53レンズ
0.150℃:O80レンズ
0.175℃:O18レンズ
0.13℃
PCインターフェース USB 2.0( オプションにてGigE(PoE)も可能。別途お問合せください。)
標準インターフェース アナログ出力×1:0~10V,
アナログ入力×1:0~10V,
デジタル入力×1:最大24V
拡張インターフェース※2 アナログ出力×3:0~20mA / 4~20mA, アラーム出力(リレー)×3:DC30V / 400mA
アナログ入力×2:0~10V, デジタル入力×1:DC24V(max.)
ソフトウェア対応OS Windows10、Windows8、Windows7
使用周囲温度/湿度 0~+70℃/20~80%RH(結露および氷結なきこと)
保管温度/湿度 -40~+85℃/20~80%RH(結露および氷結なきこと)
保護構造 IP67
三脚マウント 1/4 - 20UNC(取り外し可能)
電源 USB バスパワー供給
寸法 45×56×68~77mm 46×56×76~100mm
質量 251g 320g
付属品 PC用USBケーブル(1m長)、入出力用端子付ケーブル(1m長)、
収納ケース、ミニ三脚、ソフトウェア、取扱説明書、
ライセンスキー(最新版ソフトウェア・取扱説明書ダウンロード用)

※1 基準動作条件:23±5℃、推奨する最小測定視野:3×3ピクセル
※2 オプションの拡張入出力ユニット使用時。
●仕様および記載内容は、予告なく変更する場合があります。ご了承ください。

高温金属測定用
種類 高温測定タイプ
型式 OPTPI1ML□ OPTPI05MOF25T2450 OPTPI08MOF25T1900
解像度(pixel) 764×480(32Hz) 382×288(80Hz/27Hz)
72×56(1kHz) 764×8(1kHz:ラインスキャンモード)
フレームレート 32Hz/80Hz(27Hz)/1kHz 切換式
測定波長 0.85~1.1μm 0.5~0.54μm 0.78~0.82μm
測定温度範囲 <OF16、OF25レンズモデル>
+450~+1800℃(27Hz)
+500~+1800℃(32Hz、80Hz)
+600~+1800℃(1kHz)
<OF50、OF75レンズモデル>
+525~+1800℃(27Hz)
+575~+1800℃(32Hz、80Hz)
+675~+1800℃(1kHz)
+900~+2450℃(27Hz)
+950~+2450℃(32/80Hz)
+1100~+2450℃(1kHz)
+575~+1900℃(27Hz)
+625~+1900℃(32/80Hz)
+750~+1900℃(1kHz)
画角(FOV) <解像度764×480の場合>
39°×25°(f=16mm)
26°×16°( f=25mm)
13°×8°( f=50mm)
9°×5°(f=75mm)
<解像度382×288の場合>
20°×15°(f=16mm)
13°×10°( f=25mm)
7°×5°( f=50mm)
4°×3°(f=75mm)
<解像度764×480の場合>
26°×16° ( f=25mm)
<解像度382×288の場合>
13°×10°( f=25mm)
測定精度※1 ±1%(被写体温度<1400℃の場合) ±1%(被写体温度<+2000℃
の場合)、±1.5%(被写体温度
>+2000℃の場合)※3
±1%(被写体温度<+1500℃
の場合)、±1.5%(被写体温度
>+1500℃の場合)※4
温度分解能 1℃(被写体温度:700℃の場合)
2℃(被写体温度:1000℃の場合)
2℃(被写体温度>+1400℃の場
合)、4℃(被写体温度<+1400℃
の場合)
2℃(被写体温度>+1000℃の場
合)、4℃(被写体温度<+1000℃
の場合)
PCインターフェース USB 2.0( オプションにてGigE(PoE)も可能。別途お問合せください。)
標準インターフェース アナログ出力×1:0~10V, アナログ入力×1:0~10V, デジタル入力×1:最大24V
拡張インターフェース※2 アナログ出力×3:0~20mA / 4~20mA, アラーム出力(リレー)×3:DC30V / 400mA
アナログ入力×2:0~10V, デジタル入力×1:DC24V(max.)
ソフトウェア対応OS Windows10、Windows8、Windows7
使用周囲温度/湿度 0~+50℃/20~80%RH
(結露および氷結なきこと)
5~+50℃/20~80%RH(結露および氷結なきこと)
保管温度/湿度 -40~+70℃/20~80%RH(結露および氷結なきこと)
保護構造 IP67
三脚マウント 1/4 - 20UNC(取り外し可能)
電源 USBバスパワー供給
(標準インターフェースまたは拡張インターフェース使用時は、外部電源としてDC5~24Vが必要)
オプションにてGigE(PoE)も可能。別途お問合せください。
寸法 46×56×88~129mm
質量 320g
付属品 PC用USBケーブル(1m長)、入出力用端子付ケーブル(1m長)、
収納ケース、ミニ三脚、ソフトウェア、取扱説明書、
ライセンスキー(最新版ソフトウェア・取扱説明書ダウンロード用)

※1 基準動作条件:23±5℃、推奨する最小測定視野:3×3ピクセル
※2 オプションの拡張入出力ユニット使用時。
※3 1kHzモード用:測定値から±1,5(<2000℃)/±2%(>2000℃)
※4 1kHzモード用:測定値から±1,5(<1500℃の場合)/±2%(>1500℃の場合)
●仕様および記載内容は、予告なく変更する場合があります。ご了承ください。

拡張入出力ユニットの仕様

型式 ACPIPIFMACB□
接続台数 1台
電源電圧 DC5~24V
アナログ出力 3系統:0~24mAまたは4~24mA
アラーム出力 リレー×3系統:DC30V/400mA アナログ出力に割り当てて使用
アナログ入力 2出力、電圧入力:DC0 ~10V
デジタル入力 1入力、電圧入力:DC24V
保護構造 IP65
使用周囲温度/湿度 –30℃~85℃/ 10~95%( 結露および氷結なきこと)
保管温度/湿度 –30℃~85℃/ 10~95%( 結露および氷結なきこと)
耐振動 IEC 60068-2-6
耐衝撃 IEC 60068-2-27
質量 610 g(5mケーブルタイプ)

●仕様および記載内容は、予告なく変更する場合があります。ご了承ください。
