赤外照明
IRシリーズ

高い透過性の赤外波長特性を活かした検査用途に

  • 赤外線のLEDでリング、バー、ドーム、エッジライト
    などの標準形状で製作可能
  • 文字や柄を透過する外観検査などに最適
スポット照明「OPHS4シーズ」販売終了および
「OPHS5シリーズ」販売開始のご案内


外形寸法図

単位:mm


■発光波長:850nm
リング照明

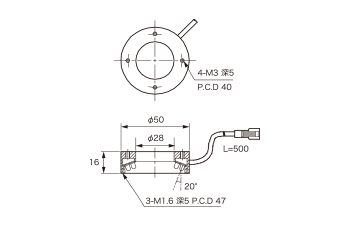

OPDR-50-28IR-850
OPDR-50-28IR-850

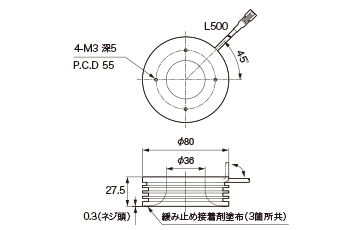

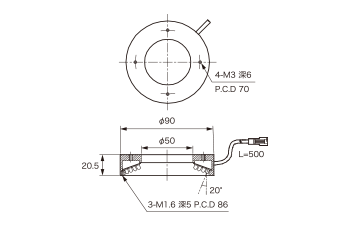

OPDR-90-50IR-850
OPDR-90-50IR-850

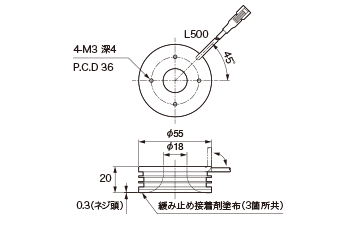

OPMR-55-18IR850
OPMR-55-18IR850
OPMR-80-36IR850
OPDR-90-50IR-850

バー照明

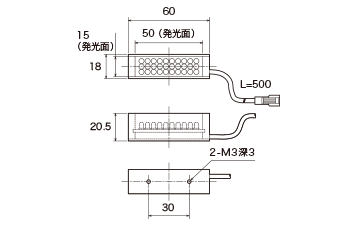

OPDB-50X15IR-850

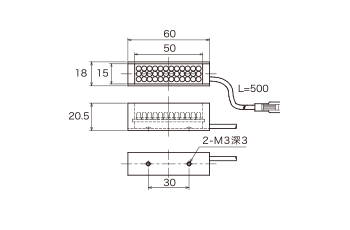

OPDB-50X15IR-850

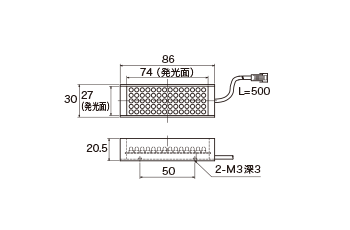

OPDB-74X27IR-850
OPDB-74X27IR-850

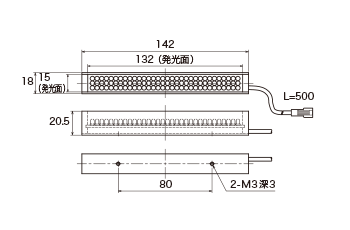

OPDB-132X15IR-850
OPDB-132X15IR-850

同軸照明

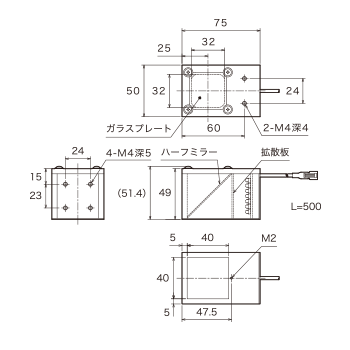

OPCX-40IR850
OPCX-40IR850

バックライト照明
OPSM-32X32IR850
OPSM-32X32IR850
OPSM-62X62IR850
OPSM-62X62IR850

OPSM-92X92IR850
OPSM-92X92IR850

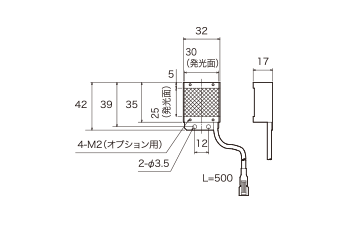

OPSM-H25X30IR850
OPSM-H25X30IR850

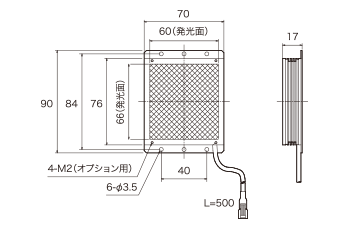

OPSM-H66X60IR850
OPSM-H66X60IR850

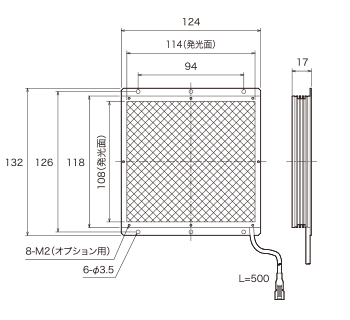

OPSM-H108X114IR850
OPSM-H108X114IR850

OPSM-H150X142IR850

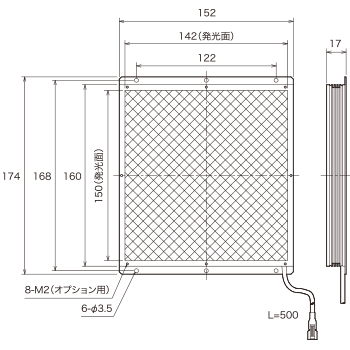

OPSM-H150X142IR850
OPEM-50X50IR-850
OPEM-50X50IR-850

OPEM-100X80IR-850
OPEM-100X80IR-850

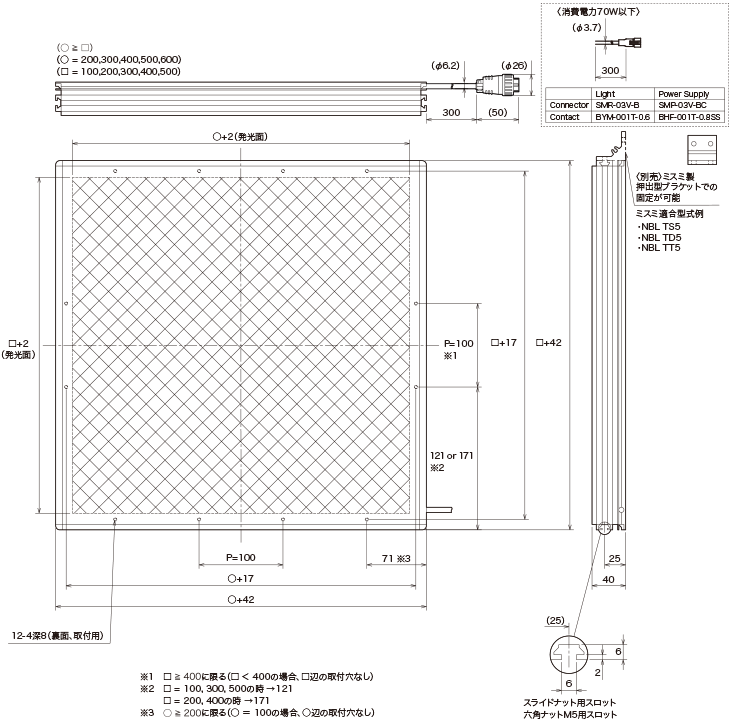

OPSM-F○X□IR850-24V
OPSM-F○X□IR850-24V

■発光波長:850nm 、950nm
スポット照明
OPHS5-C21IR850
OPHS5-C21IR940
OPHS4-C24IR850

■発光波長:1200nm 、1450nm
リング照明

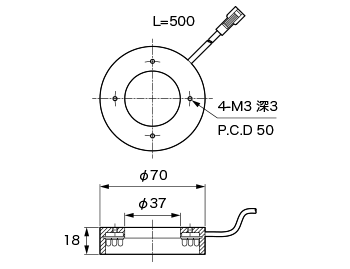

PDR-F70-37IR1450A
PDR-F70-37IR1450A

バー照明
OPDB-50X15IR1200A
OPDB-50X15IR1450A
OPDB-50X15IR-850
OPDB-100X15IR1200A
OPDB-100X15IR1450A

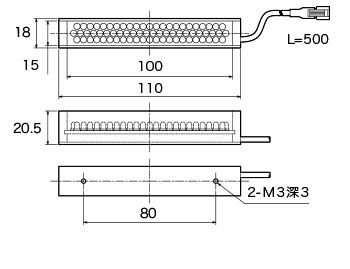

OPDB-100X15IR1200A/OPDB-100X15IR1450A

OPDB-50X48IR1200A-DF
OPDB-50X48IR1450A-DF

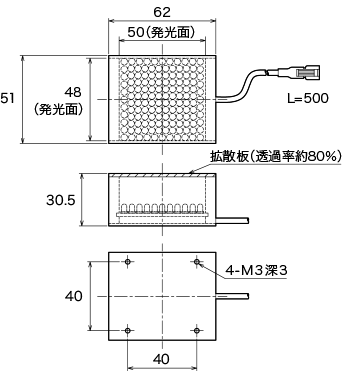

22 OPDB-50X48IR1200A-DF/OPDB-50X48IR1450A-DF
