HOME > 製品情報 > 変位センサ > LMGシリーズ > 特殊仕様装置

レーザマイクロゲージ
LMGシリーズ

3600走査/秒の超高速測定

  • レーザ光により非接触で外径や隙間を瞬時に測定
  • 2種類の測定値同時表示や多彩な測定モードを搭載
  • 測定幅2mmタイプから220mmタイプまで
    7レンジを用意

特殊仕様装置

レーザ測定器専業メーカーとしての製品開発

ユーザー様のご希望に添ったレーザ測定器を1台から特注製作いたします。レーザ測定器・測定用架台や 治具・各種データ取得プログラムまで含めて東京光電子工業で開発・製造を行いますのでトータルサポートをお約束いたします。


特殊レーザマイクロゲージ
高温物体測定用レーザマイクロゲージ

  • 現場の状況に合わせて
    開発・製造のトータルサポート
    1. ・レーザ測定器専業メーカとして生産現場のニーズに合わせたカスタマイズにも対応可能です。

      ・レーザ測定器・測定用架台や治具・各種データ取得プログラムまで含めて開発・製造の
      トータルサポートを行います。

      ・2400℃までの高温材料まで測定可能です。


高温で白熱状態にある物体の寸法を測定する機能が付加されたレーザマイクロゲージです。
セラミックス、金属などの高温での熱膨張などによる寸法変化を高精度で測定することができます。
1000℃を越える高温物体の高精度寸法測定は接触式の測定器では不可能に近く、非接触測定が望まれています。
レーザ光を使用した一般的な測定器は高精度な非接触測定には最適ですが、高温になるにつれて強力になる被測定物からの発光が受光部に入射して測定を困難にします。
弊社では研究・実験を重ね、この問題を解決しました。

 特徴説明ムービー

movie

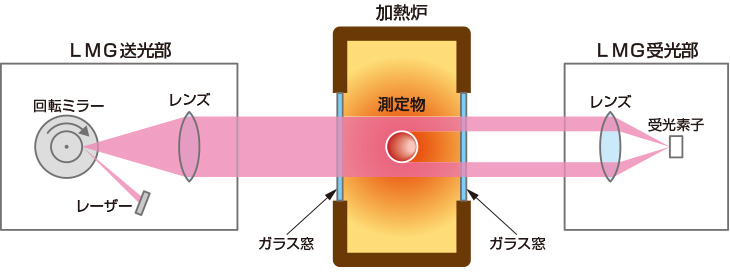

測定方法

加熱炉の中にセットされた測定物を炉壁に設けられた窓ガラスを通して測定。

1000℃を超える高温物体の高精度寸法測定は接触式では不可能に近く、非接触測定が望まれます。
レーザ光を使用した一般的な測定器は高精度な非接触測定には最適ですが、高温になるにつれて強力になる被測定物からの発光が受光部に入射し、測定を妨げます。
この問題を解消したのが高温物体測定用レーザマイクロゲージです。

仕様 基本仕様(形状・測定範囲・測定機能)は標準マイクロゲージと同様
測定物の温度 約2,400℃まで(2,400℃以上の高温測定もご相談に応じます)
用途 セラミックス、金属などの材料の高温熱膨張・熱変形の測定
備考 1.測定可能測定物温度は実際の測定物からの光量に関係します。
2.測定精度は被測定物付近の気体の温度勾配・揺らぎに依存します。
高精度測定では真空炉をお薦めします

特殊マイクロゲージは受注生産品です。仕様についてはご相談ください。

ローラ測定装置

直径、真円度、円筒度、振れ、真直度、クラウン計上などの測定を、事前に設定した測定条件を選択するだけで全自動で測定する全自動タイプ、測定したい箇所に手動で位置設定し電動で回転させながら測定する半自動タイプなど、多彩なタイプをご用意しています。

全自動ローラ測定装置RSVシリーズ

      ・ローラの着脱以外は、測定から測定データの作成および
      測定結果の出力まですべて自動で行います。

測定ローラ寸法 外径:最大 80mm・
長さ:最大 600mm
測定精度 外径:± 5μm 振れ:7μm
測定時間 約20秒(長さ600mmの3点外径測定)

 特徴説明ムービー

movie

半自動ローラ測定装置RMVT・RMHシリーズ

      ・事前の測定条件の設定せずに、その都度位置合わせしながら測定できるので、 少量多品種の生産現場に最適です。

測定ローラ寸法 外径:最大 60mm・
長さ:最大 600mm
測定項目 外径 及び 振れ
測定精度 外径:± 4μm 振れ:7μm

 特徴説明ムービー

movie

専用自動ローラ測定装置

      ・少品種多量生産向けの測定器で、LMGを複数台使用してローラを移動することなく 複数箇所の測定を同時に行うので、測定時間の大幅な短縮が可能です。
      仕様はお打ち合わせの上決定。

測定ローラ寸法 外径:最大 60mm・
長さ:最大 400mm
測定項目 5点の外径 及び 振れ
測定精度 外径:± 4μm 振れ:7μm
使用LMG及び台数 LMG607 5台
測定時間 約3秒/本

エンドミル自動測定器 EMSシリーズ
外径20mmタイプ EMS-20   外径40mmタイプEMS-40

      ・1回転(2秒)で外径と振れを自動測定
      偶数刃・奇数刃両対応。3600 スキャン/秒の高速走査で刃先を正確に捉えます。

      ・設定した羽数を自動検出し、1回転すると「外径」、「振れ」の測定結果を表示・出力
