HOME > 新製品情報 > エンドミル自動測定器 EMSシリーズ

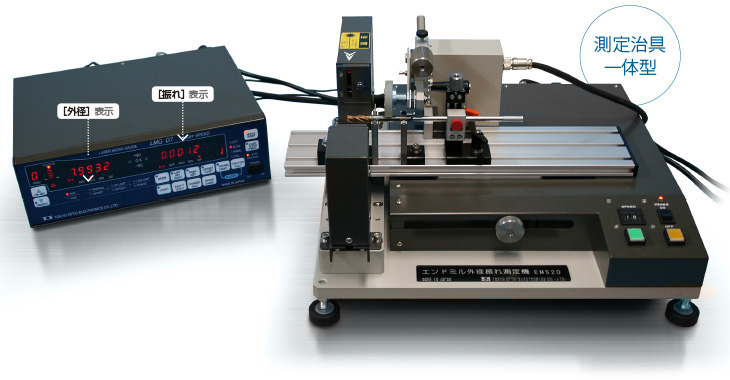

エンドミル自動測定器 EMSシリーズ
高速・高精度レーザ光走査型非接触寸法測定器を搭載し、エンドミル・ドリルの外径・振れを同時に測定します。
ボタンを押すだけの簡単な刃数設定機能により、段取り時間を短縮。
測定物をセットし、開始ボタンを押すだけの自動測定機能により、一回転するだけでわずか2秒にて測定を完了します。

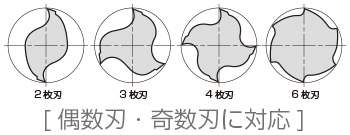

設定した刃数を自動検出し、一回転するだけで「外径」「振れ」の測定結果を表示・出力。
ems_im_01
オプション
• 測定位置表示機能

 測定位置(ワーク先端からの距離)の自動表示にも対応します。

ems_im_02
• データ取得プログラム End Mill Ex

 独自のデータ取得プログラム「End Mill Ex」を使用すれば、Excelシートに測定データを自動出力できます。

  • ※Windows®10/7に対応( Excel搭載済み のPCはご用意ください)
    ※RS232Cケーブル(クロスケーブル)または USB変換アダプタをご利用ください。

     専用の測定プログラムや測定治具も製作いたしますので、ご相談ください。

  • ems_im_03



本体仕様
項 目 EMS-20 EMS-40
センサモデル名 LMG D7-307 LMG D7-607
使用レーザ 可視半導体レーザ(655nm) クラス2
最小表示値 0.1μm
測定回数 3,600 回/ 秒
測定時間 2 ~ 3 秒(変更可)
測定精度* 再現性 ± 2.0μm 以内 ± 4.0μm 以内
測定工具 刃 径 0.2 ~ 20mm 0.5 ~ 40mm
刃 長 130mm 200mm
全 長 250mm 300mm
シャンク径 3 ~ 20mm 5 ~ 40mm
回転用モータ 設定機能付きスピードコントロールモータ
測定位置移動方法 丸型ハンドル(手動)
周囲温度 0 ~ 45℃
サイズ 420 × 390 × 350mm〈W× D × H〉 550 × 580 × 460mm〈W× D × H〉
質 量 20kg 36kg
電 源 AC85V ~ 260V 50/60Hz 15VA
*. 周囲温度20 ± 5℃、平均回数896 回(表示間隔0.25 秒)以上で丸棒の外径測定時(± 1 ディジットの量子化誤差は含まず)
表示部仕様
表示部モデル名 D7
測定値表示部 左右の測定値表示部に外径・振れの測定値を同時表示
位置表示機能(オプション) 先端からの位置を0.1mm 単位で表示
測定刃数の切替 左側の▲▼ボタンで簡単切替
刃数選択は2 番は2 枚刃、3 番は3 枚刃 … 8 番は8 枚刃で登録済
データ出力 RS232C、又はUSB 変換アダプタにて接続
サイズ 310 × 250 × 120(mm)〈W× D × H〉
質 量 4kg
電 源 AC85V ~ 260V 50/60Hz 30VA
接続ケーブル 各2m

エンドミル自動測定器 標準付属品
・EMS-20/40 エンドミル測定治具 ………………………… 1式
・表示部・本体間ケーブル(2m)…………………………… 1式
・電源ケーブル  ………………………………………………… 2本
・取扱説明書 …………………………………………………… 1部
( 検査成績書 1 通付)
オプション
① 測定位置表示機能
② データ取得プログラムCD End Mill Ex
 (Excel搭載済みの PCはご用意ください)
※接続用RS232C ケーブル・USB 変換アダプタは別途ご用意ください
