オールインワン画像センサ パターンマッチング&色面積タイプ
CVS2-Rシリーズ

<生産終了機種>  >>代替機種

色と形を同時判別さらに検出用途が拡大

  • オールインワンの画像センサ
  • 色判別センサとしてもパターンマッチングセンサとしても使用可能
  • 色検出のマスキング機能

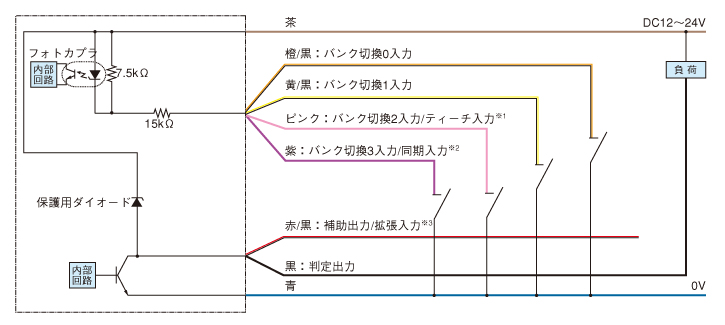

入出力回路図(NPN出力タイプ)

※1.設定値「バンク」でどちらか一方を選択可能です。
※2.設定値「ドウキシンゴウ」でどちらか一方を選択可能です。
※3.設定値「バンク」および「ホジョアウト」で機能を選択可能です。

外部入力とバンク番号の対応表

設定項目 バンク 0~14 15 16
ドウキシンゴウ 4 0~3 4 0~3 4 0~3
入力線 バンク切換0入力 無効 バンク切換0入力
バンク切換1入力 無効 バンク切換1入力
バンク切換2入力 ティーチ入力※ バンク切換2
バンク切換3入力 無効 同期入力※ バンク切換3入力 同期入力※ バンク切換3入力 同期入力※

※ティーチ入力と同期入力は、そのどちらか一方を拡張入力線(赤/黒)に割当て可能です。


バンク
番号
バンク切換線の色と名称
ピンク 黄/黒 橙/黒
バンク切換3 バンク切換2 バンク切換1 バンク切換0
0 OFF OFF OFF OFF
1 OFF OFF OFF ON
2 OFF OFF ON OFF
3 OFF OFF ON ON
4 OFF ON OFF OFF
5 OFF ON OFF ON
6 OFF ON ON OFF
7 OFF ON ON ON
8 ON OFF OFF OFF
9 ON OFF OFF ON
10 ON OFF ON OFF
11 ON OFF ON ON
12 ON ON OFF OFF
13 ON ON OFF ON
14 ON ON ON OFF

OFF:接続しないか、+Vに接続します。
O N:0Vに接続します。
※バンク切換0~3がすべてONの場合は、バンク番号は0になります。



仕分け番号の読み出し
出力線のON/OFF信号を利用しての仕分けは連続したバンク番号で行ってください。
例1)バンク番号0,1,2
例2)バンク番号9,10,11
出力パターンは先頭(現在)のバンク番号から順番に

バンク番号 判定出力(黒) 補助出力(赤/黒)
0 ON OFF
1 OFF ON
2 ON ON

となります。
それ以降はこれを順番に繰り返します。
