非接触エリア温度計
Xi80シリーズ

面で測る非接触温度計

  • 多彩な温度測定を実現
  • 最小□0.27mmの温度測定が可能
  • ヘッド単独での運用が可能
  • 最大9出力まで増設でき、
    温度分布の確認が可能(オプション)
注意

Xi80シリーズは、輸出貿易管理令別表第1 10項(4), 10項(2)に該当しております。 詳細は当社までお問い合わせください。また個別に輸出関連書類の発行をご希望の際は、こちらからお申込みください。

仕様

種類 狭角タイプ 標準タイプ 広角タイプ 超広角タイプ
型式 OPTXI80LTF13T090 OPTXI80LTF05T090 OPTXI80LTF03T090 OPTXI80LTF02T090
解像度(pixel) 80×80
フレームレート 50Hz
測定温度範囲 -20~+100℃/ 0~+250℃/+150~+900℃ 切換え式
測定波長 8〜14μm
画角(FOV) 12°×12°
(f=12.7mm)
30°×30°
(f=5.1mm)
55°×55°
(f=3.1mm)
80°×80°
(f=2.3mm)
最小測定視野 □0.27mm
(距離100mmにて)
□0.33mm
(距離50mmにて)
□0.56mm
(距離50mmにて)
□0.77mm
(距離50mmにて)
測定精度※1 ±2℃もしくは±2%(どちらか大きい方)
温度分解能 0.1℃
インタフェース USB 2.0/Ethernet(100BASE-TX) / RS-485
フォーカス 電動フォーカス(ソフトウェアから操作)
アナログ入力 1点※2 0~10V(内部校正起動、放射率など10種類から選択可能)
アナログ出力 1点 0/4~20mA※3( 測定エリアなど8種類から選択可能)
ソフトウェア対応OS Windows11、Windows10、Windows8、Windows7
電源 USBバスパワー供給/ PoE※4/ 5-30V DC
消費電流 最大 500mA
耐環境性 保護等級 IP67(NEMA-4)
使用周囲温度/湿度 0~+50℃/10~95%(結露なきこと)
保存周囲温度 -40~+70℃
耐振動・衝撃 IEC 60068-2-6、IEC 60068-2-64、IEC 60068-2-27準拠
適応法令 EMC指令(2014/30/EU)、RoHS指令(2011/65/EU)
適用規格 EN 61326-1
三脚マウント 1/4 - 20UNC(取り外し可能)
寸法 / 質量 φ36×90mm / 185g
材質 ステンレス
付属品 取付金具、専用USBケーブル(1m長)、入出力用端子付きケーブル(1m長)、
PIX-Connect(ソフトウェア)、取扱説明書

※1 基準動作条件:23±5℃、推奨する最小測定視野:2×2ピクセル
※2 「内部校正起動」以外はPC接続が必要です。
※3 0~20mAがデフォルトです。4~20mAは設定を変更してください。
※4 推奨するPoEハブについてはお問い合わせください。
PoEハブにイーサネットケーブル(オプション)を接続すると故障の原因となります。 必ずPoEケーブル(オプション)をご使用ください。
●製品改良のため、仕様・外観を予告なしに変更することがありますのでご了承ください。

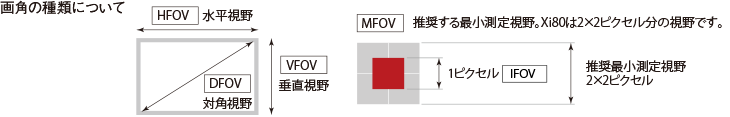

測定視野範囲図

型式 搭載レンズ 視野角 測定距離に対する視野サイズ
測定距離(mm) 50 100 200 300 500 1000 2000 4000
OPTXI80LTF13T090 F13 12°×12° HFOV(mm)   22 43 65 110 210 430 850
VFOV(mm)   22 43 65 110 210 430 850
DFOV(mm)   31 61 92 150 300 600 1200
IFOV(mm)   0.27 0.53 0.8 1.33 2.66 5.31 10.6
MFOV(mm)   0.53 1.06 1.59 2.66 5.31 10.6 21.3
OPTXI80LTF05T090 F05 30°×30° HFOV(mm) 28 56 111 167 279 557 1115 2230
VFOV(mm) 28 56 111 167 279 557 1115 2230
DFOV(mm) 39 79 158 240 390 790 1580 3150
IFOV(mm) 0.33 0.67 1.33 2 3.33 6.67 13.3 26.7
MFOV(mm) 0.67 1.33 2.67 4 6.67 13.3 26.7 53.3
OPTXI80LTF03T090 F03 55°×55° HFOV(mm) 57 110 218 325 539 1070 2140 4270
VFOV(mm) 57 110 218 325 539 1070 2140 4270
DFOV(mm) 80 156 308 459 762 1520 3020 6040
IFOV(mm) 0.56 1.11 2.23 3.34 5.57 11.1 22.3 44.6
MFOV(mm) 1.11 2.23 4.46 6.69 11.1 22.3 44.6 89.2
OPTXI80LTF02T090 F02 80°×80° HFOV(mm) 90 174 343 509 884 1682 3357 6708
VFOV(mm) 90 174 343 509 884 1682 3357 6708
DFOV(mm) 127 246 483 720 1190 2380 4750 9490
IFOV(mm) 0.77 1.55 3.09 4.64 7.73 15.5 30.9 61.8
MFOV(mm) 1.55 3.09 6.18 9.27 15.5 30.9 61.8 124
