耐環境形デジタルゲージ
LG100/200シリーズ

クラス最高水準の
高精度、耐環境性を実現。

  • 測定範囲全域で繰り返し精度0.3 μmを実現。
  • 保護等級IP67Gで、悪環境下でも使用できます。
  • 5種類の産業⽤インタフェースユニットを⽤意。

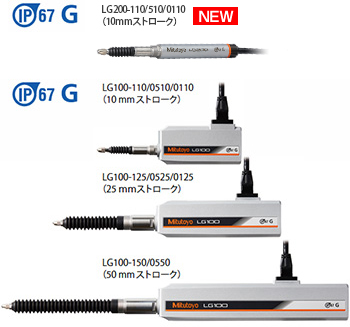

リニヤゲージ LG100/200シリーズ

スリムタイプを追加(LG200シリーズ)

実績あるLG100シリーズの耐振動・耐衝撃特性を踏襲し、ボディサイズをシェイプアップしたLG200シリーズを追加しました。

高精度

インラインや装置組込み市場で求められている再現性の精度を保証。測定器メーカーが作るからこそ、測定範囲全域で繰り返し精度(2σ)、狭範囲精度を保証します。

耐環境

摺動耐久性LG100シリーズは5,000万回以上、LG200シリーズは1億回以上をクリアし、保護等級IP67Gを実現。ゴムキャップ、ケーブルシースに耐油性の高い材質を採用したことで悪環境下でも使用できます。
※測定範囲10 mmタイプ(株式会社ミツトヨが実施した試験による実力値)

原点検出機能(LG100シリーズ)

原点信号出力機能を搭載。装置組込みで使用する際のマスタセット作業が容易に行え、オーバースピードなどのトラブル時にも原点位置の再現が可能で高い信頼性を有しています。

2種類のカウンタと接続可能

インラインや装置組込みに適した小型カウンタ(EJカウンタ)と測定室での使用に適した多機能カウンタ(EHカウンタ)に接続可能。用途によって最適なカウンタを選べます。
※多機能カウンタ(EHカウンタ)との接続時には変換プラグが必要です。

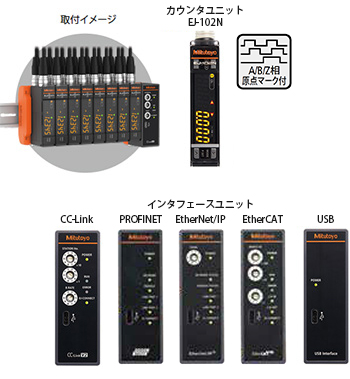

小型カウンタ EJシリーズ

小型化と使いやすさを融合

高速・省スペースで生産現場の可視化、生産性向上、情報蓄積を実現。小型カウンタ(EJカウンタ)は最大8台連結可能で、リニヤゲージを最大16軸接続できます。
DINレール上で、各ユニットをケーブルレスでダイレクト接続できるので、場所を取りません。連結した全てのユニット、ゲージは電源1本で全て駆動可能です。

5種類のインタフェースユニットを用意

小型カウンタ(EJカウンタ)とインタフェースユニットを連結し、各種産業⽤インタフェースユニットを通してのデータ出力が可能。常時データのモニタリングや傾向管理を実現します。
またUSBインタフェースを備えており、パソコンとも簡単に接続できます。

軸間演算機能

同じカウンタに接続された2軸間の和差演算が可能。そのほか、公差判定、ピークホールドなどの機能を有しています。

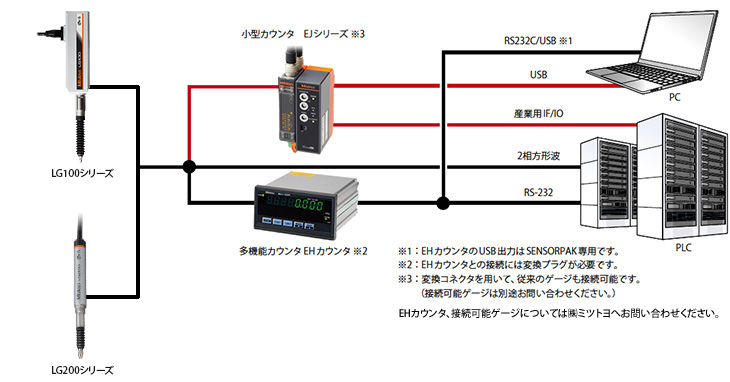

システム構成

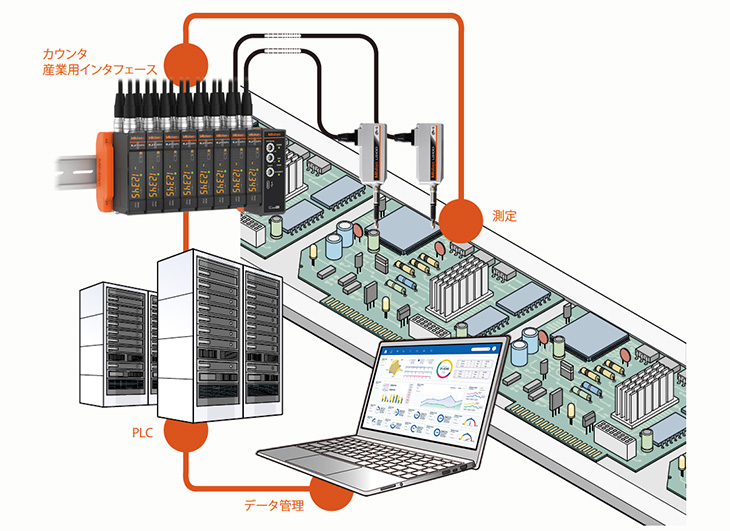

リアルタイム測定やデータの管理が可能

様々な生産現場での使用が可能
