HOME > 技術情報 > 三菱電機MELSEC iQ-R・MELSEC-Qシリーズ用FBライブラリ・サンプルラダー > 三菱電機MELSEC iQ-R・MELSEC-Qシリーズ用CC-Linkタッチパネル操作サンプルプログラム
ダウンロード
レーザ変位センサCD22シリーズ
変位センサアンプユニットCDAシリーズ
CC-LinkユニットUC1-CL11
三菱電機MELSEC iQ-R・MELSEC-Qシリーズ用
CC-Linkタッチパネル操作サンプルプログラム

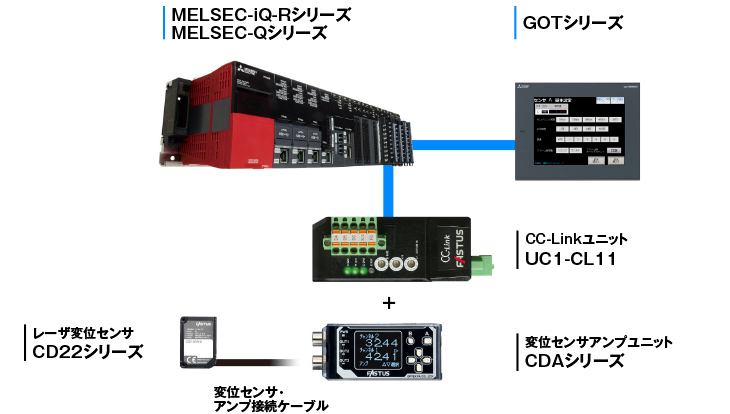

本ラダーサンプルは、三菱電機製シーケンサMELSEC iQ-R・MELSEC-QシリーズCPUとCC-Linkネットワークユニットを使用して、レーザ変位センサCD22シリーズを制御するタッチパネル操作サンプルプログラムです。CC-Link通信は、変位センサアンプユニットCDAシリーズとCC-LinkユニットUC1-CL11を使用して行います。
タッチパネル簡単操作サンプルプログラム
対象機種形名 ダウンロード プログラム名 機能名 内 容 Ver. 更新日

CD22シリーズ

UC1-CL11
+

CDAシリーズ
【シーケンサ用プログラム(GX-Works3)】
gw_ld-OptexFA-CD22_CC_R_V100A_J.gx3.zip
(513Kバイト)
【タッチパネル用プログラム(GOT1000用)】
gw_ld-OptexFA-CD22_CC_R_V100A_J.gtw.zip
(103Kバイト)
【タッチパネル用プログラム(GOT2000用)】
gw_ld-OptexFA-CD22_CC_R_V100A_J.gtx.zip
(273Kバイト)
【リファレンスマニュアル】
ld-OptexFA-CD22_CC_R_V100A_J.pdf
OPTEX_FAタッチパネル簡単操作サンプルプログラム タッチパネル画面設定 CD22シリーズにおいて、測定結果表示と各種測定をタッチパネルで簡単操作できるサンプル画面です。 1.00A 16-11-10
【シーケンサ用プログラム(GX-Works2)】
gw_ld-OptexFA-CD22_CC_V100A_J.gxw.zip
(196Kバイト)
【タッチパネル用プログラム(GOT1000用)】
gw_ld-OptexFA-CD22_CC_V100A_J.gtw.zip
(102Kバイト)
【タッチパネル用プログラム(GOT2000用)】
gw_ld-OptexFA-CD22_CC_V100A_J.gtx.zip
(188Kバイト)
【リファレンスマニュアル】
ld-OptexFA-CD22_CC_V100A_J.pdf

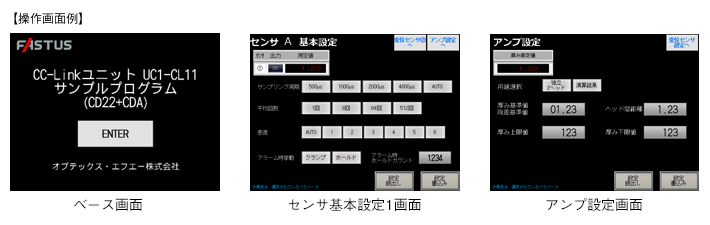

画面サンプル
1.制限事項
・一般工業を対象とした汎用品として製作されたもので、人命にかかわるような状況下で使用される機器あるいはシステムに用いられることを目的として設計・製作されたものでありません。
・この製品を原子力用、電力用、航空宇宙用、医療用、重要移動体等の機器あるいはシステムなど特殊用途への適用をご検討の際には当社の営業担当窓口までご照会ください。
・この製品は厳重な品質管理体制の下に製造しておりますが、この製品の故障により重大な事故または損失が予測される設備への適用に際してはバックアップ又はフェイルセーフ機能をシステムに設置してください。
2.注意事項
1.弊社が提供するファイルの知的財産権は、弊社に帰属するものとします。
2.ダウンロードされたファイルやそのファイルから抽出されるデータは、弊社製品の使用を保証するものではありません。あらかじめご了承ください。
3.本サービスはお客様の責任においてご利用ください。
4.本プログラムで動作可能な機種はオプテックス・エフエー製CD22シリーズになります。
5.本サービスはお客様の責任において改造をおこない使用することは可能ですが、お客様の責任においておこなってください。
6.改造する場合のお問い合わせに関しては対応いたしかねますのでご了承ください。
7.タッチパネル操作サンプルプログラムは機能を説明した資料です。ユニットやシーケンサの使用上の制限事項、操作説明については記載されていません。ご使用にあたり、必ず対象製品のユーザーズマニュアルをお読み頂けますようお願いいたします。
