HOME > 技術情報 > 三菱電機MELSEC iQ-R・MELSEC-Qシリーズ用FBライブラリ・サンプルラダー
ダウンロード
レーザ変位センサCD5シリーズ
三菱電機MELSEC iQ-R・MELSEC-Qシリーズ用FBライブラリ・サンプルラダー・通信プロトコル

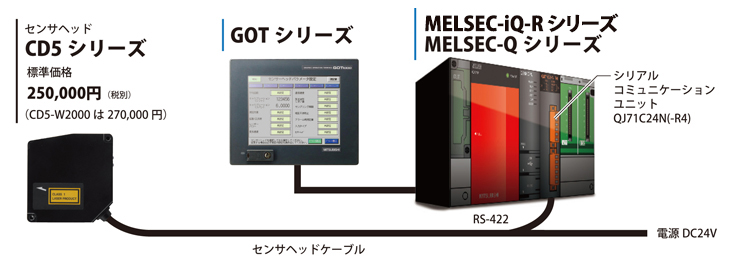

本ラダーサンプルは、三菱電機製シーケンサMELSEC iQ-R・MELSEC-QシリーズCPUとシリアルコミュニケーションユニットを使用して CD5シリーズを制御するFBライブラリおよびサンプルラダー・通信プロトコルライブラリです。アンプユニットを使用せず、直接センサヘッドを制御できます。
2014.07.28 GX Work3用FBライブラリを追加
2012.05.17 FBライブラリのインストーラとリファレンスマニュアルを更新
2011.03.09 通信プロトコルライブラリを追加
2010.10.06 FB用タッチパネル簡単操作サンプルプログラムを追加
CD5
  • サンプルラダー: MELSECシリーズ専用の統合プログラミングツール「GX Developer」で使用可能なサンプルプログラム集。
  • FBライブラリ: FBとは「ファンクションブロック」の略で、三菱電機のシーケンスプログラム内で繰返し使用する回路ブロックを部品化し、プログラム内で流用化できるようにしたもの。
  • 通信プロトコル:相手機器とシリアルコミュニケーションユニット間で、相手機器側のプロトコルに合わせたデータ交信を行う機能。
1.GX Works3用 FBライブラリ

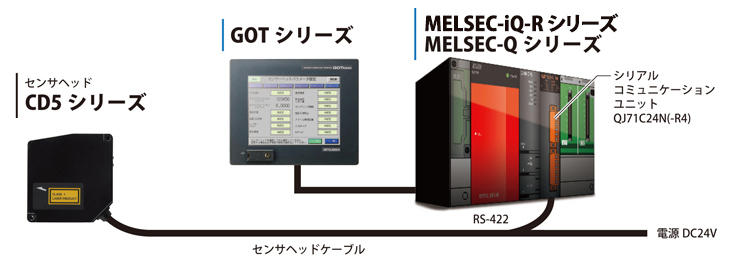

MELSEC iQ-RシリーズCPUとシリアルコミュニケーションユニットを使用して、RS-422経由でCD5シリーズを制御する FBライブラリ(MELSEC-Qシリーズ用→MELSEC iQ-Rシリーズ用変換版)です。

対象機種形名 ダウンロード プログラム名 機能名 内 容 Ver. 更新日
CD5シリーズ
+MELSEC
iQ-Rシリーズ
【FBライブラリ インストーラ】
optexfa_fb_QtoR.zip
(463kバイト)
【リファレンスマニュアル】
optexfa_ma_fb_QtoR.pdf
P_OptexFA-CD5.gx3s ・測定値読み出し
・設定値読み出し
・設定値書き込み
アンプユニットを使用せず、CD5シリーズのセンサヘッドの測定値の読み出し、設定値の読み出しと書き込みを行います。 1.00A 14-07-28
※ファイルを解凍後、GX Works3のメニュー[ツール]-[サンプルライブラリ登録]で、読み込んでください。

2.GX Works2用 FBライブラリ

MELSEC-QシリーズCPUとシリアルコミュニケーションユニットを使用して、RS-422経由でCD5シリーズを制御する FBライブラリ、サンプルラダー、通信プロトコルライブラリおよびGOTサンプル作画データです。

対象機種形名 ダウンロード プログラム名 機能名 内 容 Ver. 更新日
CD5シリーズ
+MELSEC
Qシリーズ
【FBライブラリ インストーラ】
optexfa_fb.zip
(1.9Mバイト)
【リファレンスマニュアル】
optexfa_ma_fb.pdf
【センサヘッド通信取扱説明書】
optexfa_ma_rs422.pdf
Installer_OptexFA-CD5_V101B_J ・測定値読み出し
・設定値読み出し
・設定値書き込み
アンプユニットを使用せず、CD5シリーズのセンサヘッドの測定値の読み出し、設定値の読み出しと書き込みを行います。 1.01B 12-05-17


3.FBライブラリを用いたサンプルプロジェクト

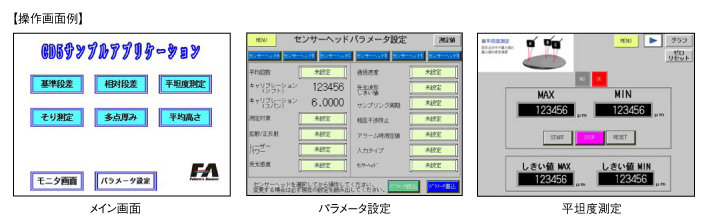

上記FBライブラリを用いて作成したメインプログラムを含むGX Works2のサンプルプロジェクトおよびGOTサンプル作画データです。

対象機種形名 ダウンロード プログラム名 機能名 内 容 Ver. 更新日
CD5シリーズ
+MELSEC
Qシリーズ
【シーケンサ用プログラム】
optexfa_fbmel.zip
(208Kバイト)
【タッチパネル用プログラム】
optexfa_fbtpl.zip
(424Kバイト)
【リファレンスマニュアル】
optexfa_fbtpl_m_1105a_2.pdf
OPTEX_FAタッチパネル簡単操作サンプルプログラム タッチパネル画面設定 CD5シリーズにおいて、各種測定をタッチパネルで簡単操作できるインタフェースが設定可能です。 1.00A 11-05-19
画面サンプル


4.サンプルラダー(無手順通信用)
対象機種形名 ダウンロード プログラム名 機能名 内 容 Ver. 更新日
CD5シリーズ
+MELSEC
Qシリーズ
【サンプルラダー】
optexfa_sl_m.zip
(1,400バイト)
【リファレンスマニュアル】
optexfa_ma_m_1105a_3.pdf
【センサヘッド通信取扱説明書】
optexfa_ma_rs422.pdf
OPTEX_FA無手順プログラム 測定値読み出し アンプユニットを使用せず、CD5シリーズのセンサヘッドの測定値を読み出します。 1.00A 11-05-19


5.サンプルラダー(通信プロトコル機能を用いた通信用)
対象機種形名 ダウンロード プログラム名 機能名 内 容 Ver. 更新日
CD5シリーズ
【サンプルラダー】
optexfa_sl_p.zip
(1,500バイト)
【リファレンスマニュアル】
optexfa_ma_p_1105a_4.pdf
【センサヘッド通信取扱説明書】
optexfa_ma_rs422.pdf
OPTEX_FA_CD5 測定値読み出し アンプユニットを使用せず、CD5シリーズのセンサヘッドの測定値を読み出します。 1.00A 11-05-19


6.通信プロトコルライブラリ
対象機種形名 ダウンロード プログラム名 機能名 内 容 Ver. 更新日
CD5シリーズ
+MELSEC
Qシリーズ
【通信プロトコルライブラリ】
sp-optexfa-cd5_0001_j.zip
(3,775バイト)
【リファレンスマニュアル】
sp-optexfa-cd5_c_j_1105a_5.pdf
【センサヘッド通信取扱説明書】
optexfa_ma_rs422.pdf
optexfa_cd5_0001_j ・測定値読み出し
・設定値読み出し
・設定値書き込み
アンプユニットを使用せず、CD5シリーズのセンサヘッドの測定値の読み出し、設定値の読み出しと書き込みを行います。 0001 11-05-19
1.制限事項
・一般工業を対象とした汎用品として製作されたもので、人命にかかわるような状況下で使用される機器あるいはシステムに用いられることを目的として設計・製作されたものでありません。
・この製品を原子力用、電力用、航空宇宙用、医療用、重要移動体等の機器あるいはシステムなど特殊用途への適用をご検討の際には当社の営業担当窓口までご照会ください。
・この製品は厳重な品質管理体制の下に製造しておりますが、この製品の故障により重大な事故または損失が予測される設備への適用に際してはバックアップ又はフェイルセーフ機能をシステムに設置してください。
2.注意事項
1.弊社が提供するファイルの知的財産権は、弊社に帰属するものとします。
2.ダウンロードされたファイルやそのファイルから抽出されるデータは、弊社製品の使用を保証するものではありません。あらかじめご了承ください。
3.本サービスはお客様の責任においてご利用ください。
4.本プログラムで動作可能な機種はオプテックス・エフエー製CD5シリーズになります。
5.本サービスはお客様の責任において改造をおこない使用することは可能ですが、お客様の責任においておこなってください。
6.改造する場合のお問い合わせに関しては対応いたしかねますのでご了承ください。
7.FBライブラリおよびサンプルラダーは機能を説明した資料です。ユニットやシーケンサの使用上の制限事項、操作説明については記載されていません。ご使用にあたり、必ず対象製品のユーザーズマニュアルをお読み頂けますようお願いいたします。
CD5シリーズへ
MELSECへ
