高温金属用ファイバ 2色温度計
CT-ratioシリーズ

煙・粉塵や窓越し測定に強い
高温金属用2色温度計

  • 異なる2つの測定波長(=2色)を使って
    放射輝度の比から温度換算

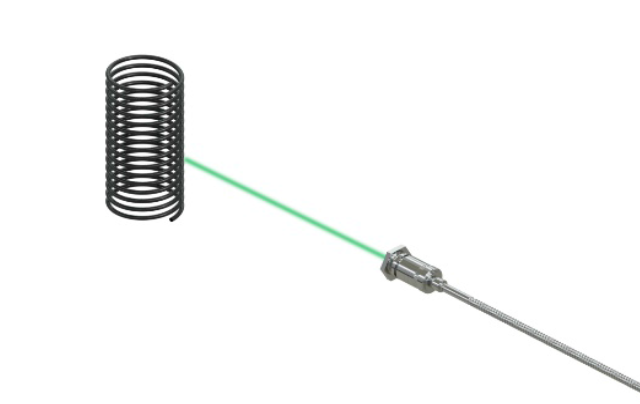

  • 赤色発光ワーク上でも見やすい緑色照射レーザを搭載
  • のぞき窓が汚れていても測定可能(90%の汚れも可)
  • 優れた耐熱環境性能

仕様

型式 OPTCTRF
1MLSFV□
OPTCTRF
1MHSFV□
OPTCTRF
1MH1SFV□
OPTCTRF
2MLSFV□
OPTCTRF
2MHSFV□
OPTCTRF
2MH1SFV□
測定温度範囲 1色モード
+450~+1400℃
2色モード
+525~+1400℃
1色モード
+650~+2000℃
2色モード
+700~+2000℃
1色モード
+900~+3000℃
2色モード
+1000~+3000℃
1色モード
+250~+1000℃
2色モード
+275~+1000℃
1色モード
+375~+1500℃
2色モード
+400~+1500℃
1色モード
+500~+3000℃
2色モード
+550~+3000℃
測定波長 0.8 ~ 1.1 μm 1.45 ~ 1.75 μm
応答時間 1 ms ~ 10 s
光学分解能 38:1 100:1 100:1 38:1 50:1 100:1
測定精度※1 読取値の±0.5% +2℃
再現性 読取値の±0.3%
表示分解能 0.1℃
疑似放射率
(2色モード)
0.800 ~ 1.200
放射率
(1色モード)
0.050 ~ 1.000
アナログ
出力
標準:0/4~20mA×2(12bit)、負荷インピーダンス:500Ω以下、オプション:0/4~20mA×2(16bit)
リレー出力 2系統:DC60V/AC42V、0.4A(オプションの接点出力ボードACCT-RI使用時)
通信インター
フェース
標準:USB、オプション:RS-232C、RS-485
電源電圧 DC8~30V
消費電力 Max. 5W
照準レーザ レーザクラス(IEC/JIS:CLASS 2、FDA:CLASS Ⅱ※2)、波長:520 nm(緑色)
機能 1色/ 2色モード:減衰モニタリング/アラーム:ピークホールド、
バレーホールド、平均:しきい値付きの拡張ホールド機能
対応ソフト
ウェア
Optris Ratio Connect(対応言語:英語、無償提供、付属品のUSBメモリに保存)
耐環境性 保護
等級
IP65
使用周囲温度/湿度 -20~+200℃(ヘッド部)、1M:0~+60℃・2M:0~+50℃(ファイバケーブル・アンプ部)/
10~95%(結露・氷結なきこと)
保管
温度
-40~+200℃(ヘッド部)、-40~+85℃(ファイバケーブル・アンプ部)
耐振動 IEC 60068-2-6、IEC 60068-2-64
耐衝撃 IEC 60068-2-27
適用法令 EMC EMC指令(2014/30/EU)
環境 RoHS指令(2011/65/EU)
適用規格 EN 61326-1
質量 210g(ヘッド部+ファイバケーブル3m)、420g(アンプ部)
付属品 取扱説明書、取付金具、USBメモリ、USBケーブル
※1 基準動作条件:23±5℃
※2 FDAのLaser Notice No.50 の規定に従い、IEC 60825-1 の基準にてCLASS2に分類されます。

測定視野範囲表

型式末尾 測定距離(mm) 300 500 750 1000 1500 2000 2500 5000
1ML/2ML 測定視野
(mm)
7.9 13.2 19.7 26.3 39.5 52.6 65.8 131.6
2MH 6 10 15 20 30 40 50 100
1MH/1MH1/2MH1 3 5 7.5 10 15 20 25 50
