デジタルレーザ透明体センサ
DR-Qシリーズ

設定は簡単に、微調整は任意に
レーザ透明体検出センサ

  • 検出距離Max.4m
  • デジタル調整機能
  • ASC(自動感度補正)機能搭載

入出力回路図

NPN出力タイプ
PNP出力タイプ

コネクタ式
  • 接続について
  • ■ 外部入力をご使用にならない時はリード線を切断し個別に絶縁テープを巻くなどして、 他の端子と接続しないようにしてください。
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因 となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

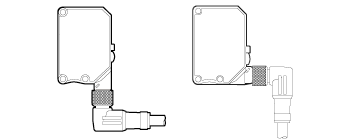

  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定 となります。回転はできませんのでご注意下さい。

動作モード


※動作モードはNPN出力、PNP出力とも共通です。

外形寸法図

単位:mm

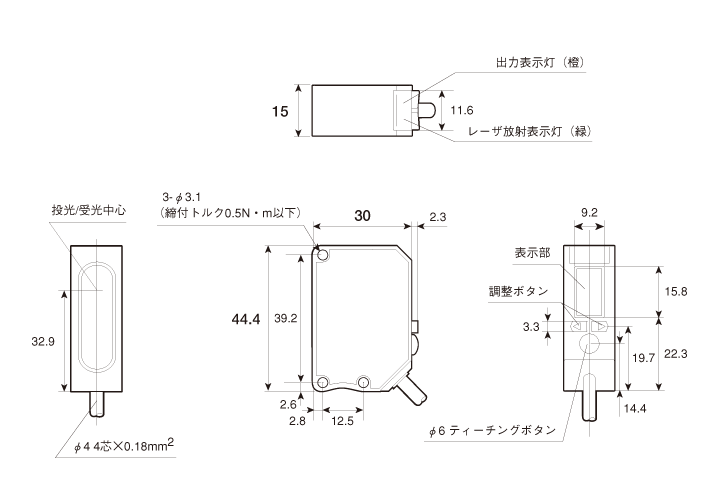

本 体
コード式

コネクタ式

コネクタケーブル(オプション)
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L

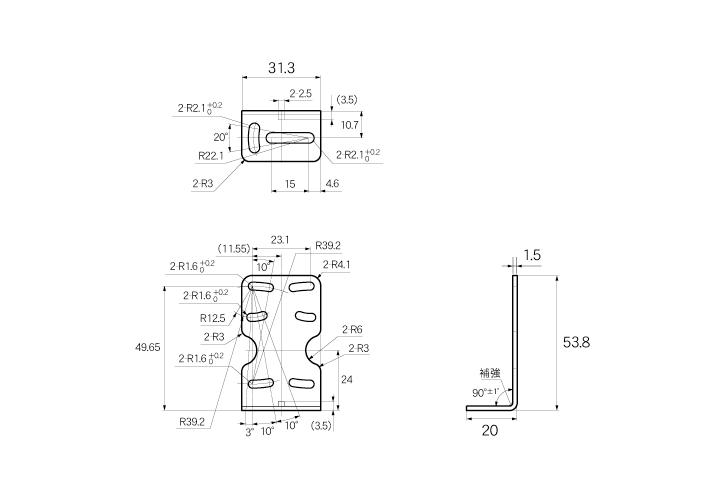

取付金具
BEF-WK-190(付属)

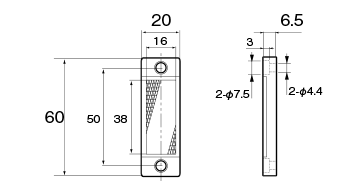

反射ミラー

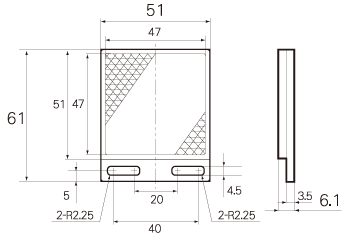

P250F(付属)
PL20F(オプション)

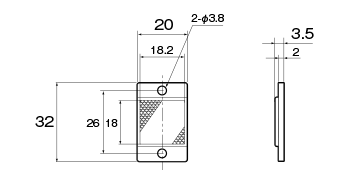

PL10F(オプション)

各反射ミラー使用時の検出距離
  P250F PL20F PL10F
DR-Q400 1〜4m 1〜2.8m 0.5〜1m
DR-Q150 0〜1.5m 0〜1m 0〜0.5m
