| 種 類 | 形 状 | 検出距離 | 型 式 （ ）はコネクタ式 |
標準価格（税別） | |
|---|---|---|---|---|---|
| NPNタイプ | PNPタイプ | ||||
| レーザ 透明体 検出型 |
 |
 |
DR-Q150TN （DR-Q150TCN） |
DR-Q150TP （DR-Q150TCP） |
19,800円 |
 |
DR-Q400TN （DR-Q400TCN） |
DR-Q400TP （DR-Q400TCP） |
|||
●コネクタ式は、オプションのコネクタケーブルM84CNシリーズをお買い求めください。
| 種 類 | 透明体検出型 | |||
|---|---|---|---|---|
| 型 式 | NPN | コード式 | DR-Q150TN | DR-Q400TN |
| コネクタ式 | DR-Q150TCN | DR-Q400TCN | ||
| PNP | コード式 | DR-Q150TP | DR-Q400TP | |
| コネクタ式 | DR-Q150TCP | DR-Q400TCP | ||
| 検出距離 | 0～1.5m※1 | 1～4m※1 | ||

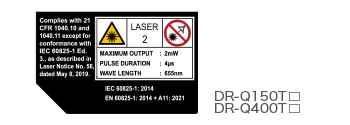

| 光 源 | 赤色半導体レーザ CLASS 2（IEC/JIS）※2 波長：650nm パルス幅：4μs 最大出力：2mW |
|||
| スポット径 | 約ø15mm （距離1.5mにて） |
約ø20mm （距離3.5mにて） |
||
| 応答時間 | 0.35ms、0.7ms、2ms、5msに切替可能 | |||
| 感度調整 | ティーチング式 | |||
| しきい値調整 | ティーチング後マニュアル調整可能 | |||
| 表示灯 | 出力表示（橙色LED） レーザ放射表示（緑色LED） | |||
| デジタル表示 | 7セグメント 3桁LED | |||
| 制御出力 | NPN/PNPオープンコレクタ 100mA Max. / DC30V | |||
| 外部入力 | レーザ放射停止入力またはティーチ入力 機能内切換 | |||
| タイマ機能 | オンディレイ/オフディレイ/ワンショット0～999msは1ms単位、1～10sは1s単位で設定可 | |||
| 出力モード | ライトON/ダークON 機能内切替 | |||
| 接続形態 | コード式：コード長2m ø4mm（最小曲げ半径 固定時：ケーブル直径×4）/ コネクタ式：M8 4ピン |
|||
| 絶縁抵抗 | 20mΩ以上（DC500Vにて） | |||
| 定 格 | 電源電圧 | DC10～30V リップル（p-p）10％含む | ||
| 消費電流 | 35mA以下 | |||
| 適用法令 | EMC | EMC指令（2014/30/EU） | ||
| 環 境 | RoHS指令（2011/65/EU）、中国RoHS（令第32号） | |||
| 安 全 | FDA規則（21 CFR 1040.10 および 1040.11）※3 | |||
| 適用規格 | EN 60947-5-2 | |||
| NRTL認証 | UL Recognized Components アメリカおよびカナダ向け、産業用制御スイッチとして認証 |
|||
| 社内規格 | 耐ノイズ：Feilen Level 3 クリア | |||
| 耐環境性 | 使用周囲温度/湿度 | -10～+40℃/35～85％RH（結露・氷結なきこと） | ||
| 使用周囲照度 | 太陽光：10,000lx以下 白熱光：3,000lx 以下 | |||
| 耐振動 | 10～55Hz 複振幅1.5mm X,Y,Z各方向 2時間 | |||
| 耐衝撃 | 約50G（500m/s²） X,Y,Z各方向 3回 | |||
| 保護等級 | IP67 | |||
| 材 質 | ケース：ABS レンズフロントカバー：PMMA | |||
| 質量（コード含まず） | 約20g | |||
| 付属品 | 取付金具：BEF-WK-190 反射ミラー：P250F | |||
※1. 反射ミラーP250Fにて
※2. 米国FDA規制ではClass Ⅱに分類されます。
※3. Laser Notice No.56による相違点を除く。
●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
