デジタルファイバアンプ
D3RF/D3IFシリーズ

使いやすいデジタルファイバアンプ

  • 世界最速クラスの超高速応答
  • 最速モードでも2台までの干渉防止機能に対応
  • 標準価格10,780円からのラインアップ
  • 変化がわかりやすい100%表示

入出力回路図

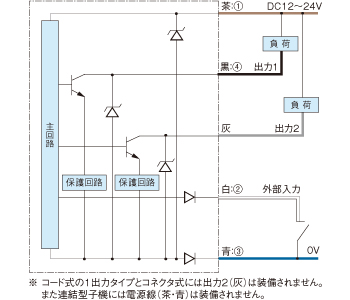

NPN出力タイプ

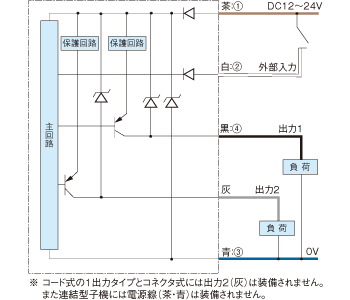

PNP出力タイプ

コネクタ式


  • 接続について
  • ■ 制御出力2や外部入力をご使用にならない時はリード線を切断し、個別に絶縁テープを巻くなどして、他の端子と接続しないようにしてください。
  • ■ ①〜④は、コネクタのピンNo.に相応します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約300ms)の過渡状態でのご使用は避けてください。

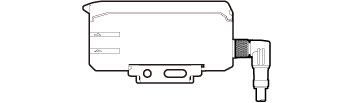

  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図の通り下向きとなります。回転はできませんのでご注意下さい。


外形寸法図

単位:mm


本体

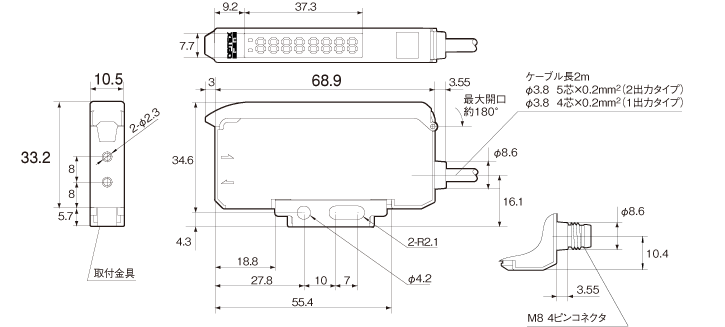

単独型
D3RF-TN, -TCN4, -TDN, -TP, -TCP4, -TDP
D3IF-TN, -TCN4, -TP, -TCP4

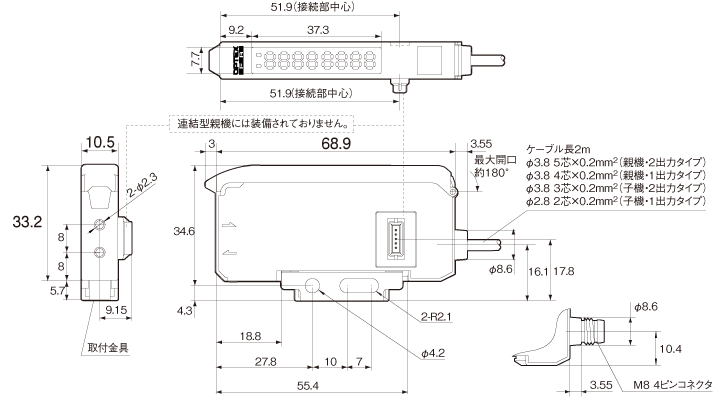

連結型
D3RF-TMN, -TMCN4, -TDMN, -TSN
D3RF-TSCN4, -TDSN, TMP, -TMCP4
D3RF-TDMP, TSP, -TSCP4, -TDSP

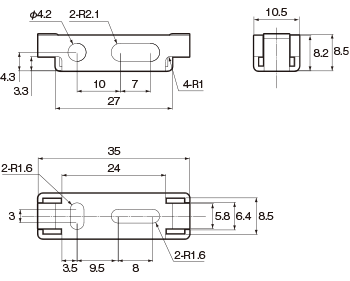

取付金具
BEF-WLL180(製品に付属)

コネクタケーブル(オプション)
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L
