センシングバックライト照明
OPFシリーズ

透明・金属ワークの高精度な
輪郭抽出・異物検出を実現

  • <NEW>狭指向角タイプ50×15mmサイズのオプション
    ハーフミラーユニット HMB-OPF-50×15をリリース
  • <NEW>27x27mmサイズ(DC24V仕様)を追加
  • 輝度アップ(従来比)
    狭指向角タイプ:4倍 拡散タイプ:2.5倍
  • FALUX sensing搭載で長期的な輝度安定を実現
    FALUX sensing

種類・標準価格

■ DC12V仕様
種類 型式※1 センシング 発光面
サイズ
[mm]
質量
[g]
消費
電力
[W]
標準価格(税別)
白色 青色 赤色
狭指向角タイプ OPF-50x15□-PS falux 50×15 45 2.6 ¥45,000 ¥39,000
OPF-S27x27□-PS falux sensing
※2

falux
27×27 35 2.2 ¥32,000 ¥30,000
OPF-S43x35□-PS 43×35 50 3.7 ¥40,000 ¥39,000
OPF-S51x51□-PS 51×51 60 5.2 ¥52,000 ¥50,000
OPF-S63x60□-PS 63×60 80 6.7 ¥67,000 ¥60,000
OPF-S77x77□-PS 77×77 130 9.0 ¥82,000 ¥76,000
OPF-S100x100□-PS 100×100 180 13.0 ¥119,000
OPF-125x125□-PS falux 125×125 260 18.0 ¥142,000
OPF-150x150□-PS 150×150 340 23.5 ¥171,000
OPF-210x200□-PS 210x200 630 30.0 ¥250,000
拡散タイプ
(従来互換)
OPF-S27x27□-DF falux sensing
※2

falux
27×27 35 2.2 ¥29,000 ¥27,000
OPF-S43x35□-DF 43×35 50 3.7 ¥36,000 ¥35,000
OPF-S51x51□-DF 51×51 60 5.2 ¥48,000 ¥46,000
OPF-S63x60□-DF 63×60 80 6.7 ¥62,000 ¥55,000
OPF-S77x77□-DF 77×77 130 9.0 ¥76,000 ¥70,000
OPF-S100x100□-DF 100×100 180 13.0 ¥112,000
OPF-125x125□-DF falux 125×125 260 18.0 ¥134,000
OPF-150x150□-DF 150×150 340 23.5 ¥162,000
OPF-210x200□-DF 210x200 630 30.0 ¥240,000

※1 □:W(White)、B(Blue)、R(Red)
※2「 FALUX sensing」はLED照明コントローラ「OPPFシリーズ」および「OPPD-30E」との接続時のみ

■ DC24V仕様
種類 型式※1 センシング 発光面
サイズ
[mm]
質量
[g]
消費
電力
[W]
標準価格(税別)
白色 青色 赤色
狭指向角タイプ
OPF-50x15□-PS24V falux 50×15 45 2.6 ¥45,000 ¥39,000
OPF-27x27□-PS24V 27×27 35 2.2 ¥36,000

※1 □:W(White)、B(Blue)、R(Red)


仕様

発光色 白色 (White) 青(blue) 赤(red)
発光タイプ 狭指向角 拡散 狭指向角 拡散 狭指向角 拡散
色温度 / ピーク波長 6,000K 6,500K 470nm 630nm
入力電圧 DC12V / DC24V ※専用コントローラに接続してください
照明LED劣化 1万時間経過で輝度10%低下(100%調光、30℃環境)※代表値
クラス分類 (IEC62471:2006) 免除グループ 発光面サイズ[mm]
100x100以下:
Risk Group 1(Low-Risk)
125x125以上:
免除グループ
免除グループ
適用法令/規格 EMC(2014/30/EU)、RoHS(2011/65/EU, 令第32号) / EN IEC 61326-1:2021
保護等級 IP40 (IEC 60529:1989/A1:1999+A2:2013)
使用周囲温度/湿度 0~40℃、35~85%RH(結露なきこと)
保存温度/湿度 -20~70℃、35~95%RH(結露なきこと)
耐振動 10~55Hz 振幅1.5mm X,Y,Z 各方向2時間
耐衝撃 10G X,Y,Z 各方向3回
材 質 筐体:アルミニウム合金およびステンレス鋼

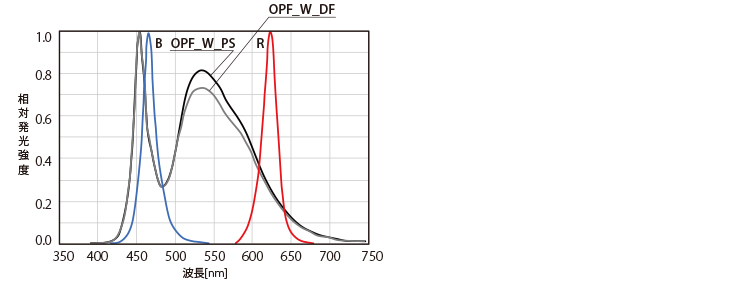

スペクトル分布図

スペクトル分布図
