狭指向角タイプ 50x15mmサイズ
長方形ワークの輪郭抽出に特化。
コネクタ部品や注射針の寸法検査に。
センシングバックライト照明OPFシリーズ 狭指向角タイプは、指向角の狭い照射により、
金属などの光の回り込みが発生しやすいワークでも鮮明な輪郭抽出が可能です。
長方形の50x15mmサイズを追加したことで、従来バックライトを設置するスペースが
なかった細長いコネクタ部品や注射針などの製造ラインに設置が可能になりました。
コネクタリードの寸法検査
狭指向角タイプ 50x15mmサイズ

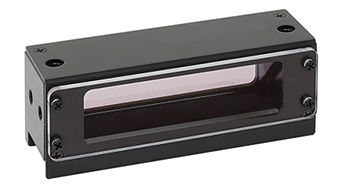

≪オプション≫ OPF-50x15用ハーフミラーユニット HMB-OPF-50x15
バックライト照明を同軸照明に変換
コネクタ部品、細長ワークなどの外観検査に
新オプションのハーフミラーユニット【HMB-OPF-50x15】を狭指向角タイプのバックライト照明OPF-50x15に組み合わせることで、発光面サイズ50×15mmでハーフミラー厚み0.2mmの同軸照明として利用できます。
製品外観および取付イメージ
同軸照明OPXシリーズとのサイズ比較
例えば、長さ40mm ほどの細長いコネクタ部品の検査に同軸照明OPXシリーズを使う場合、発光面51×51mmのOPX-S50□2が必要ですが、ワークサイズに対して必要以上に大きなサイズの照明でした。
新オプションのハーフミラーユニットを使うことで照明サイズが小さくなり、照明周りをコンパクトにすることが可能です。

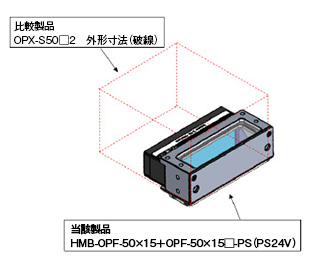

同軸照明OPX-S50□2とのサイズ比較は以下の通りです。
| |
（当該製品） |
（比較製品） |
| 照明 |
OPF-50x15□-PS（PS24V） |

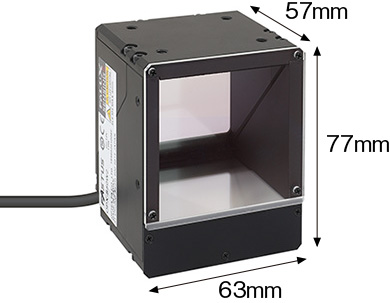

OPX-S50□2 |
| オプション |
HMB-OPF-50×15 |
− |
| 発光面サイズ [mm] |
W50×H15 |
W50×H51 |
| 筐体サイズ[mm] |
W68×H25×D40 |
W63×H57×D77 |
| 質量 [g] |
85 |
280 |
HMB-OPF-50X15＋
OPF-50x15W-PS
（当該製品）
OPX-S50W2
（比較製品）

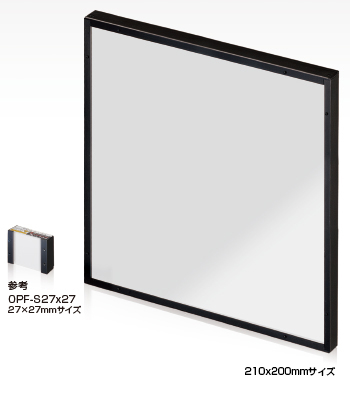

210x200mmサイズ
大きいワークの検査に最適
【狭指向角タイプ】 輪郭抽出、エッジ部の欠け検査等
【 拡散タイプ 】 透明体の透過検査、異物・キズ検出等
