超高精度レーザ変位センサ
CDXシリーズ

世界最高リニアリティ!

  • 新開発イメージセンサ:ATMOS
  • ダイレクトにEthernet接続
  • WEBサーバ搭載

外形寸法図

単位:mm


CDX-L15/-LW15
CDX-L15/-LW15
CDX-30/-W30
(拡散反射設置時)
CDX-30/-W30(拡散反射モード時)
(正反射設置時)
CDX-30/-W30(正反射モード時)

CDX-85/-W85
(拡散反射設置時)
CDX-85/-W85(拡散反射モード時)
(正反射設置時)
CDX-85/-W85(正反射モード時)

CDX-150/W150
CDX-85/-W85
オプション
SYL-1208-G0M
SYL-1208-G0M
アンプユニット
CDA-M, CDA-DM
アンプユニットCDA-M

入出力回路図

■電源・外部入力ケーブルYF2A14-0□0VB3XLEAX
センサヘッド

■アンプユニットCDA-DM2
NPN設定時
PNP設定時

■アンプユニットCDA-M
NPN設定時
PNP設定時

  • ※1.アナログ出力 (+) / アナログ出力 (-) はシールドケーブルを使用しアナログ入力機器までペアで配線してください。
  • ※2.アナログ出力 (-) と外部機器のGNDとの間に電位差があるときは、下記の図のようにアナログ出力 (-) と外部機器のGNDを接続してください。

スポットサイズ(代表値)

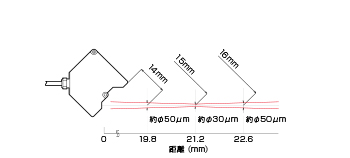

CDX-L15

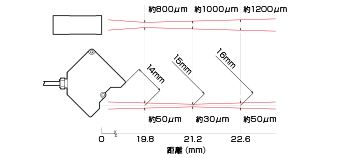

CDX-LW15

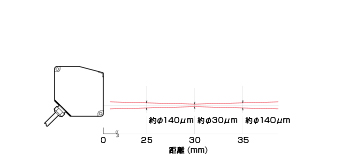

CDX-30
CDX-W30

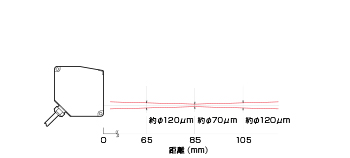

CDX-85

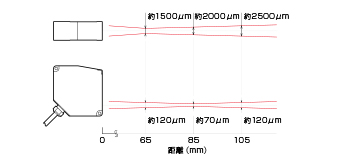

CDX-W85

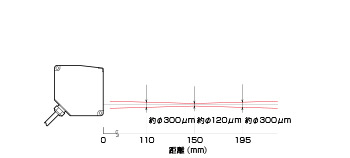

CDX-150

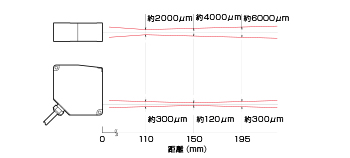

CDX-W150
