HOME > 製品情報 > 変位センサ > CD22シリーズ > 回路図・外形寸法図

コンパクトレーザ変位センサ
CD22シリーズ

クラス最小 変位センサ

  • 外部アンプユニットCDAシリーズを発売
  • 革新的なコンパクトボディで装置組込みに最適
  • アンプ内蔵&デジタル4桁表示
  • ハイエンド機並みの高度な機能

入出力回路図

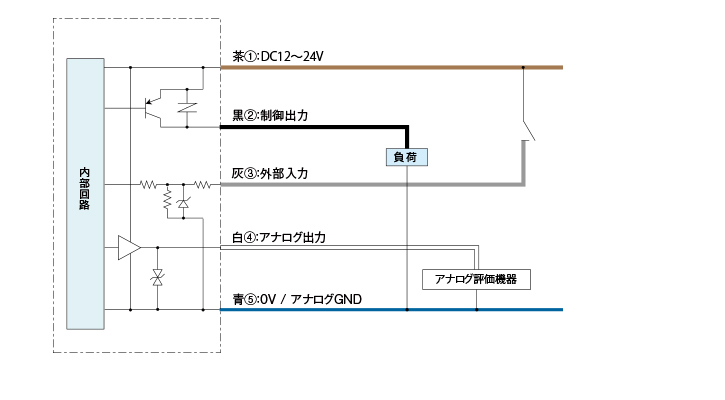

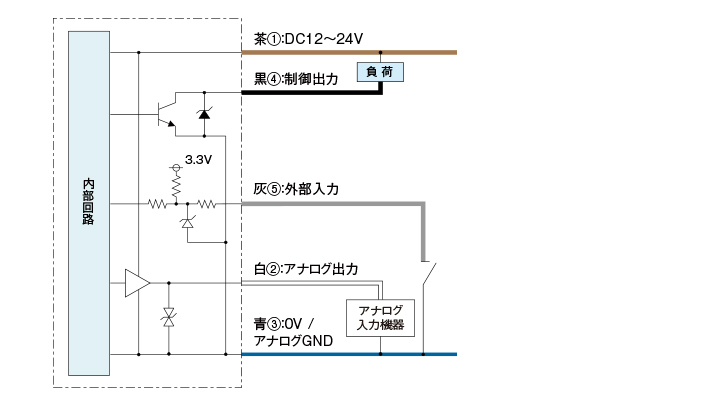

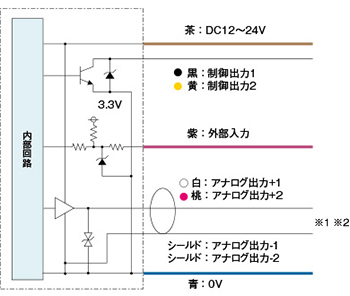

アナログ出力タイプ:NPN出力設定時
回路図

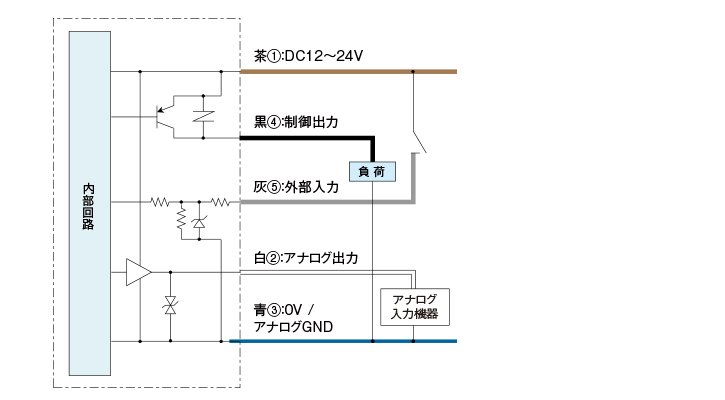

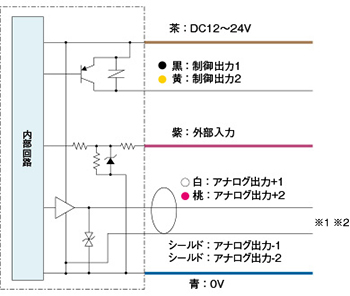

アナログ出力タイプ:PNP出力設定時
回路図

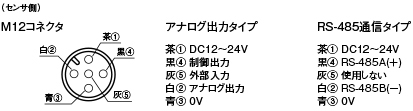

コネクタのピン配置(センサ側)
  • コネクタピン


外形寸法図

単位:mm


センサ本体

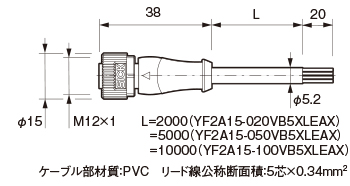

コネクタケーブル(オプション)
DOL-1205-G02M
DOL-1205-G05M
DOL-1205-G10M
  • コネクタケーブル

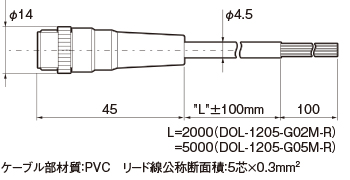

コネクタケーブル(ロボットケーブル仕様)
DOL-1205-G02M-R
DOL-1205-G05M-R
  • コネクタケーブル

アンプユニット
CDA-M/CDA-S

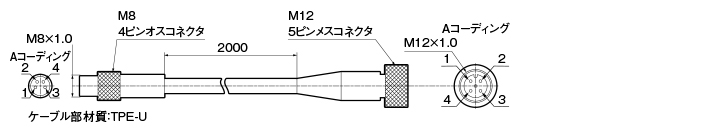

CDA接続ケーブル
DSL-1204-G02M

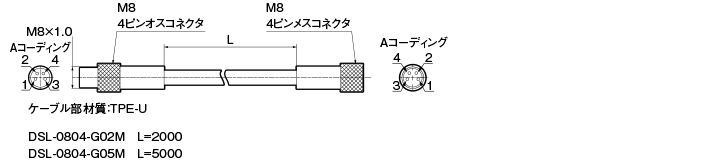

CDA接続延長ケーブル
DSL-0804-G02M/DSL-0804-G05M

■レーザ光使用に関する注意
この『製品は可視光レーザビームを放射しており、JIS C6802/IEC-60825-1/FDAレーザ安全規格の CLASS1またはCLASS2に相当します。製品には規格に沿ったシールが貼り付けおよび添付されています。
【米国への輸出】
本製品を米国へ輸出する場合、米国FDA(Food and Drug Administration)のレーザ規格に従う必要があります。この製品は、CDRH(Center for Devices and Radiological Health)に届出済みです。米国へ輸出される場合は、添付のシールを製品に貼り付け、または張り替えてください。
label
本機で使用するレーザの種類
種類 赤色半導体レーザ
波長 655nm
出力 390μW/1mW
