入出力回路図

NPN出力タイプ
PNP出力タイプ

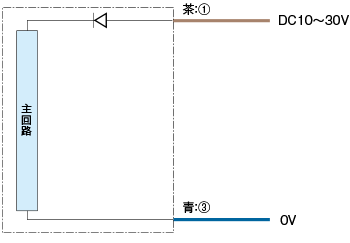

透過型投光器
コネクタ式
  • 接続について
  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約100ms）の過渡状態でのご使用は避けてください。

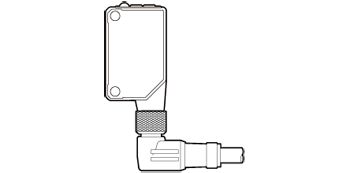

  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

外形寸法図

単位：mm

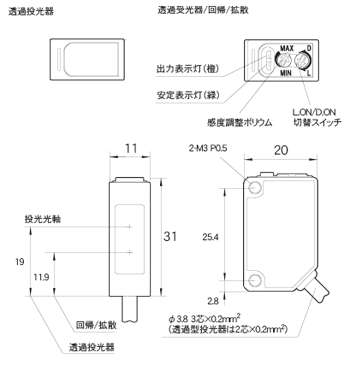

本体

コード式

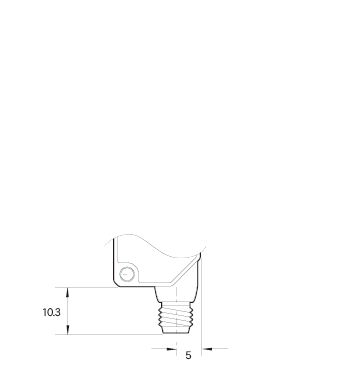

コネクタ式

取付金具

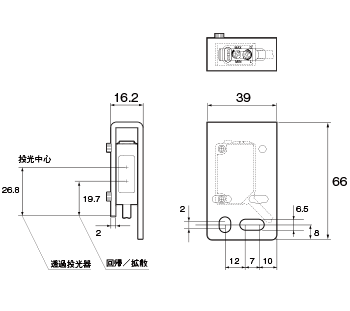

BEF-W100-B（コード式に付属）

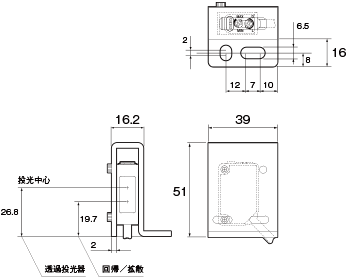

BEF-W100-A（コネクタ式に付属）

反射ミラー
V-61：標準型反射ミラー（回帰反射型に付属）
V-42：小型反射ミラー（オプション）

P45A：超小型反射ミラー（オプション）

保護金具
LK-S01
LK-S02

コネクタケーブル（オプション）
JCN-S、JCN-5S、JCN- 10S
JCN-L、JCN-5L、JCN-10L

スリット
BL-Ｗ100:スリット（オプション）
  a b c
スリット幅 X 0.5 1 2
検出距離 4m 8m 15m
