画像検査用照明の
覚えておきたい用語
LED照明の代表的な画像検査例

【 直接光 】

検査ワークに当たった光のうち、正反射・正透過方向へ進んだ光。
⇒下図の赤矢印)参照

【 散乱光 】

検査ワークに当たった光のうち、正反射・正透過方向と異なる方向へ進んだ光。
⇒下図の青矢印)参照

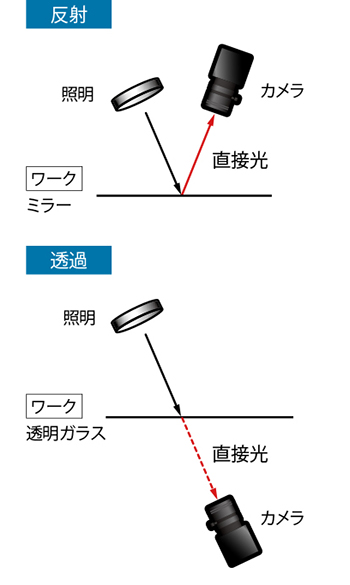

【 明視野照明法 】

カメラで直接光を観察できるように照明を配置した撮像方法のこと。
カメラの観察軸と照明の光軸が一致している。


明視野照明法

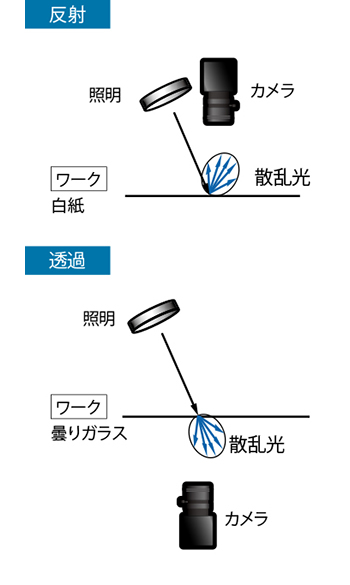

【 暗視野照明法 】

カメラの観察軸と照明の光軸をずらして配置した撮像方法のこと。
正反射方向・正透過方向以外の光を観察できるため、散乱光を撮像できる。

暗視野照明法
