こんなときどうする? SICKセンサでお悩み解決!


012
「透明フィルムのエッジ位置検出をしたい」
安定検出
透明フィルムを均一に巻き取りたいので、透過型の変位センサを使用して蛇行制御を行っていますが、透明フィルムは光が透過してしまい安定してエッジ検出ができません。
こんなときにはコレ!
リフレクタ型(回帰反射型)で透明フィルムも検出可能!
エッジ測定センサ AS30シリーズを使えば解決。

AS30は反射型とリフレクタ型の両方で使える変位センサです。
反射ミラーや反射シートを使ってリフレクタ型にすれば、透明フィルムでも安定して測定が可能です。

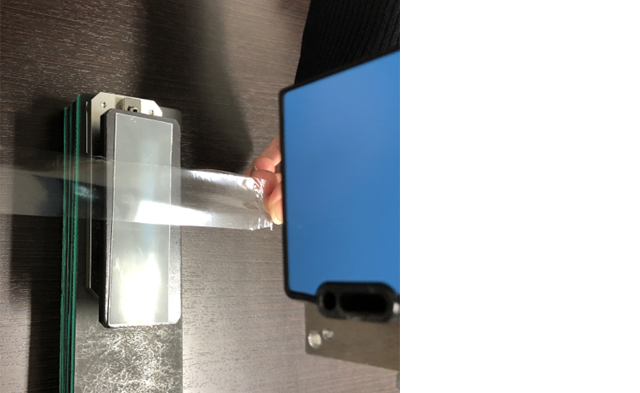

さわってみました!
透明フィルムのエッジも安定検出!

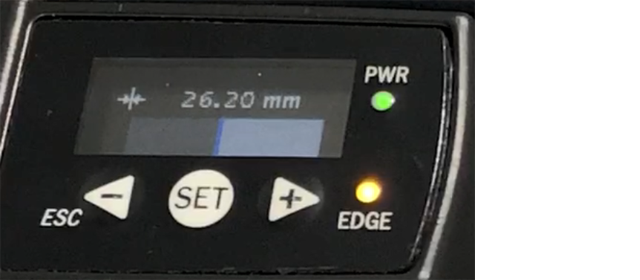

フルカラーTFTディスプレイが見やすい。

背面にフルカラーTFTディスプレイを搭載しており、その場で検出状態をモニタリングできます。
フィルムで遮光しているところは黒く、フィルムが無く入光しているところはグレーで表示します。
フィルムのエッジ部分は青いラインにして、その位置を数字で表示しています。
おすすめポイント!
エッジ検出以外に、幅測定や位置決め、
中心点測定など透明フィルムの多彩な測定が可能!

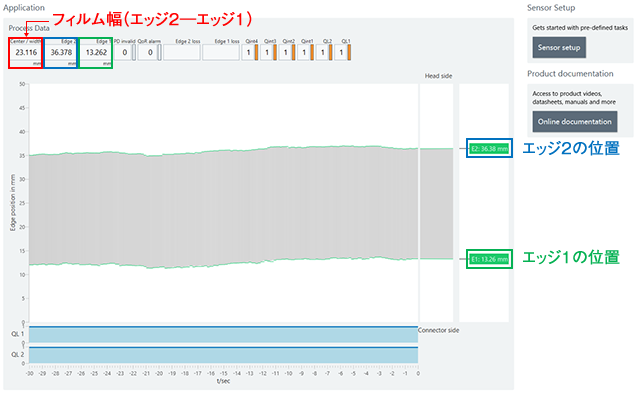

透明フィルムの幅測定

専用ソフトウェアで設定、モニタリング可能
(ソフトウェアは英語です)

透明ワークのエッジ測定も可能!

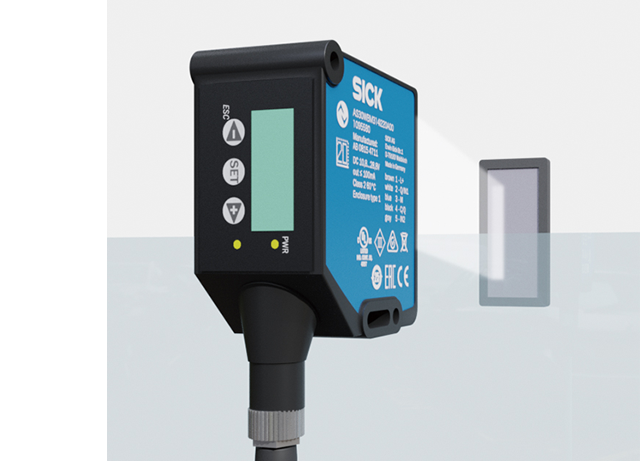

エッジ測定センサ
AS30シリーズ
・検出距離:25mm、100mm
・測定エリア:30mm、50mm
・繰返精度:0.03mm、0.05mm
・アプリケーション:エッジ検出、位置決め、幅測定、中心点測定
●納期・価格につきましてはお問合せください。
