HOME > コネクタなど電子部品の外観検査用同軸照明を、従来体積比約1/4に小型化できるハーフミラーユニットを発売
2020年8月17日
オプテックス・エフエー株式会社
販売促進室

コネクタなど電子部品の外観検査用同軸照明を、
従来体積比約 1/4 に小型化できるハーフミラーユニットを発売

 オプテックス・エフエー株式会社(本社:京都市下京区、代表取締役社長:中島達也)は8月17日、センシングバックライト照明OPFシリーズのハーフミラーユニット「HMB-OPF-50x15」を発売いたします。
 従来、コネクタなど細長いワークの外観検査においては、ワークの長さに応じて同軸照明を選択すると照明の奥行きも大きくなり、検査におけるスペース効率が悪くなっていました。
 「HMB-OPF-50x15」は、こうした課題を解決するために、細長いコネクタ部品に最適な50x15mmサイズのセンシングバックライト照明「OPF-50x15□-PS,PS24V」にネジ止めすることで、発光面50x15mmの超薄型同軸照明として使えるようになるハーフミラーユニットです。発光面51x51mmの同軸照明OPX-S50□2と比較すると、体積比で約1/4、質量で195gの軽量化が可能となり、狭小スペースにも設置しやすくなります。
 しかも「OPF-50x15□-PS,PS24V」は狭指向角タイプであるため発光面からの漏れ光が少なく、高輝度かつ高均一な照射が可能となります。またハーフミラーはOPXシリーズで採用している厚さt=0.2を採用しているため、照明と組み合わせることで小型ワークの高精細撮像が可能です。
 ハーフミラーユニットの標準価格は86,000円(税別)です。
 今後もオプテックス・エフエーは「FASTUS(ファスタス)」ブランドの製品数を拡大し、画像処理用LED照明の新しい価値を提案していきます。

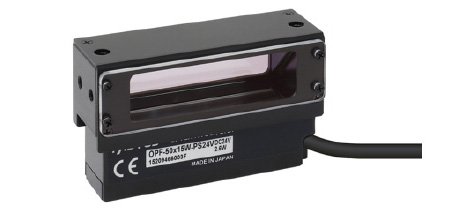

製品外観
HMB-OPF-50x15

(上段)
ハーフミラーユニット「HMB-OPF-50x15」
(下段)
センシングバックライト照明「OPF-50x15□-PS,PS24V」

ハーフミラーユニット
概要
型式 HMB-OPF-50x15
質量 40g
標準価格 86,000 円(税別)
対応照明 OPF-50x15□-PS, OPF-50x15□-PS24V

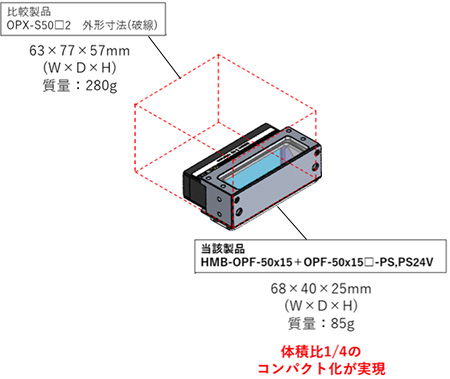

サイズ比較
サイズ比較
国内販売数目標
(年間)
200台
主要販売先

産業用コネクタ・電子部品業界をはじめとした産業界全般
