マルチカメラ画像センサ<計測>
MVS-EM-Rシリーズ

画像処理エンジンを
カメラユニットに搭載!

  • マルチカメラ接続
  • タッチパネル&テンキーで簡単操作
  • リニューアルCCDイメージセンサの感度が2.4倍に!

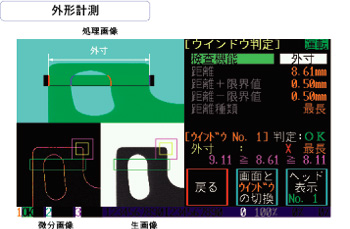

外寸機能


検査ウィンドウ内の一番外同士のエッジ間を計測する機能です。設定値“距離種類”で最長、最短、平均を選択可能です。

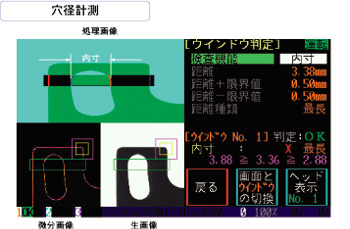

内寸機能


検査ウィンドウ内の真ん中のエッジ間の距離を計測する機能です。設定値“距離種類”で最長、最短、平均を選択可能です。

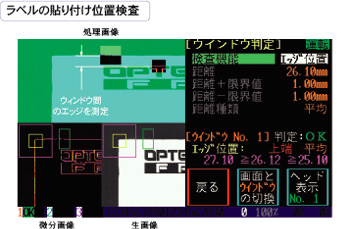

エッジ位置機能


検査ウィンドウの端から最初のエッジまでの距離を計測する機能です。2つのウィンドウを組み合わせることで、位置ズレ等の検出に使用します。

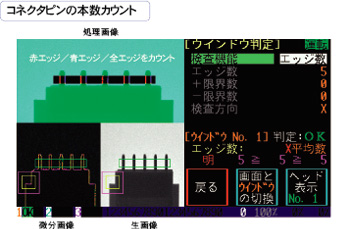

エッジ数機能


検査ウィンドウ内のエッジの数をカウントする機能です。設定値“数種類”で平均数、最大数、最小数を選択可能です。

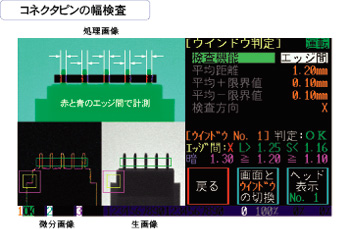

エッジ間機能


検査ウィンドウ内のエッジとエッジの距離を計測します。均等に並んだエッジ計測に使用します。平均距離と最大距離、最小距離で判別します。

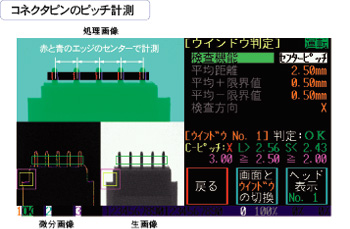

センターピッチ機能


明(暗)距離の中心→明(暗)距離の中心の距離を計測する機能です。
