オールインワン画像センサ 色面積タイプ
CVS1-Rシリーズ

<生産終了機種>  >>代替機種

センサ感覚で使えるローコスト色面積画像センサ

  • 広視野で15,000色の高精度判別
  • バタつくラインでも安定検出
  • 高速応答0.6~22ms

種類・標準価格

種 類 形 状 撮影距離 視野
(横×縦)
型 式 標準価格
(税別)
標 準 40×50mm~
65×75mm
CVS1-N20-R 98,000円
近距離
広角
50×65mm~
100×115mm
CVS1-N40-R
長距離 40×50mm~
55×65mm
CVS1-N10-R
狭視界 17×20mm
(±10%)
CVS1-N21-R

※ティーチングの時に視野を狭くすることも可能です。
●PNP出力タイプは、型式の後ろのNがPに変わります。例)CVS1-N20-R→CVS1-P20-R

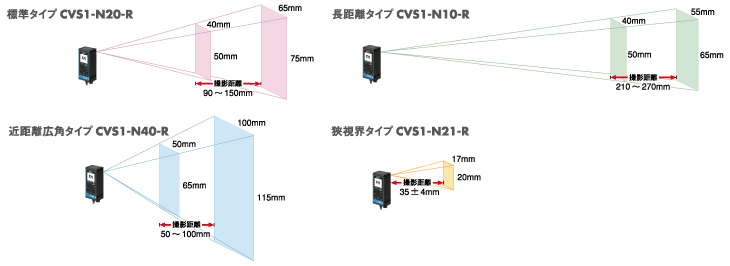

撮影距離と視野

仕様

種 類 長距離タイプ 標準タイプ 近距離広角タイプ 狭視界タイプ
型 式 CVS1-N10-R CVS1-N20-R CVS1-N40-R CVS1-N21-R
画 角 10度 20度 40度 20度
撮影距離 210~270mm 90~150mm 50~100mm 35±4mm
撮影範囲 40×50~
55×65mm
40×50~
65×75mm
50×65~
100×115mm
17×20mm
(±10%)
光 源 白色LED 12個
電源電圧 DC 12~24V±10%
消費電流 max.140mA/DC24V
解像度 8×16~208×236
照明寿命 約50,000時間(常温常湿、輝度1/2低下時)
応答時間 0.6~22ms(初期設定:11ms)
出力信号 NPNオープンコレクタ出力 2点  うち1点は下限出力(拡張入力と兼用)
max.100mA/DC24V  残留電圧1.0V以下
入力信号 バンク切換入力 4点(うち2点はティーチ入力、同期入力と切換可能)
 拡張入力1点(ティーチ入力もしくはバンク切換3入力に割り当て可  下限出力と兼用)
接続形態 コード式:ケーブル長2m φ5mm
使用周囲温度/湿度 0~+40℃ / 35~85%RH(結露なきこと)
保存周囲温度/湿度 -20~+70℃/25~95%RH(結露・氷結なきこと)
耐振動 10~55Hz 複振幅1.5mm X,Y,Z 各方向 2時間
耐衝撃 約50G(500m/s2) X,Y,Z各方向 3回
材 質 ケース : ABS 、 LCD部・LEDレンズ : アクリル(-N40-RのLEDレンズはポリカーボネート)
保護構造 IP67
質 量 約180g(ケーブル含む)
付属品 M4ネジ×2本

●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
●PNP出力タイプは、CVS1-の後のNがPに変わります。(例)CVS1-N20-R→CVS1-P20-R
