Xi400シリーズは、輸出貿易管理令別表第1 10項(4),10項(2)に該当しております。 詳細は当社までお問い合わせください。

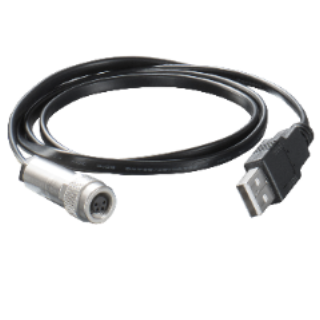

本機とPCを繋げるケーブルです。
ケーブル長1m
ケーブル長3m
ケーブル長5m
ケーブル長5m(耐熱250℃)
※ハウジング同時発注の場合は
別途ケーブル処理が必要です。
型式の後ろにCG4が付きます。
カメラ1台を接続でき制御が可能。

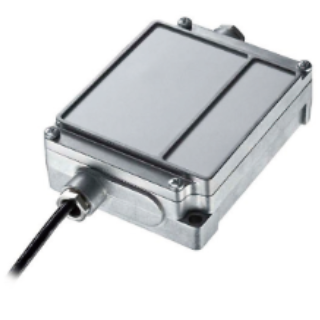

出力をアナログ×3＋アラーム（リレー）×3に、入力をアナログ×2＋デジタル×1に拡張するための外部ユニット。
親機 ケーブル長5m
親機 ケーブル長10m
親機 ケーブル長20m
※冷却ハウジングや屋外ハウジングをお使いの場合は、本ケーブルを組み込んでの出荷が可能です。型式の最後にCG4（冷却ハウジング）、CG3（屋外ハウジング）をご指定ください。
※耐熱ケーブルタイプ(180℃/250℃)もご用意できます。

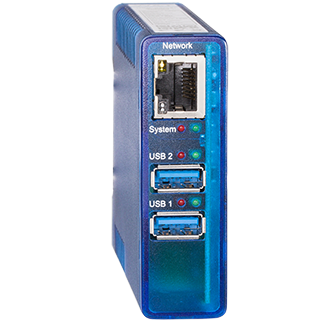

Gigabit Ethernet経由のネットワーク接続。
WEB管理により離れたところから設定可能。
| 型 式 | ACPIPIFMACB□ |
|---|---|
| カメラ接続台数 | 1台 |
| 電源電圧 | DC5～24V |
| アナログ出力 | 3系統：0～20mAまたは4～20mA |
| アラーム出力 | リレー×3系統：DC30V/400mA アナログ出力に割り当てて使用 |
| アナログ入力 | 2系統：入力電圧0～10V |
| デジタル入力 | 1系統：入力電圧DC24V（max.） |
| 保護等級 | IP65 |
| 使用周囲温度/湿度 | –30℃～85℃/ 10～95%RH（結露・氷結なきこと） |
| 保管温度/湿度 | –30℃～85℃/ 10～95%RH（結露・氷結なきこと） |
| 耐振動 | IEC 60068-2-6（正弦波） IEC 60068-2-64（広域） |
| 耐衝撃 | IEC 60068-2-27（25G および 50G） |
| 質量 | 610 g(5mケーブルタイプ) |
●仕様および記載内容は、予告なく変更する場合があります。ご了承ください。

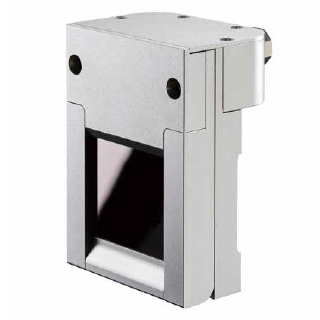

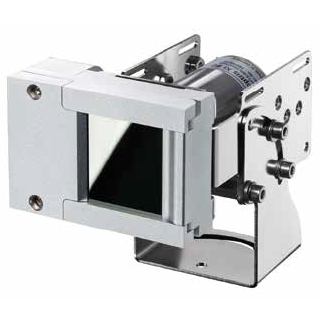

レンズ汚れ防止用エアパージ。
レンズの前にエアーを流し、粉塵などから保護するためのユニットです。
流量：2～10ℓ/分 耐圧：8bar（0.8MPa）
材質：アルマイト
重量：218g（取付金具含め 494g）
接続ホース径：外寸8㎜/内寸6㎜
※2軸調整取付金具が必要です。
※規定流量以上のエアー流量は、エアパージ用レンズが破損しますのでご留意ください。

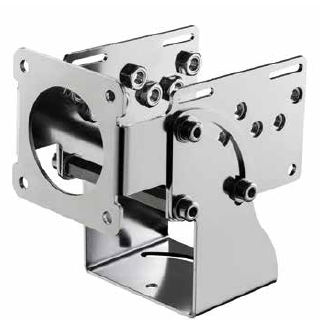

サーモグラフィとエアパージの取り付けが可能。
日光、雨、雪など周辺環境からの悪影響や温度の高い環境で使われる場合の冷却オプションです。

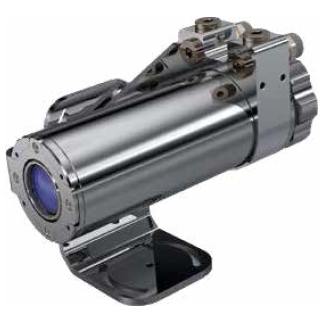

水冷による250℃までの高温環境にて使用可能なハウジングケースとなります。
水冷式。エアパージとの併用も可能です。
耐熱温度：250℃（水冷時）、
冷却水：30℃以下、
流量：1 ～ 5ℓ / 分
材質：ステンレス
重量：1,710g
接続ホース径：外寸8mm/内寸6mm
※冷却ハウジング装着用金具が必要です。

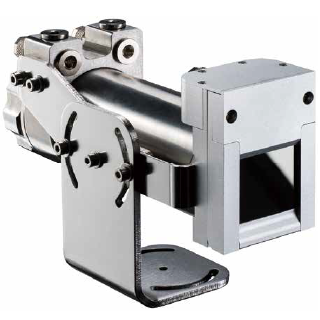

※エアパージと併用する場合は冷却ハウジング（エアパージ使用時）装着用金具をご購入ください。
※冷却ハウジング取付用に加工したケーブルがございます。別途、お問い合わせください。
（エアパージ使用時）

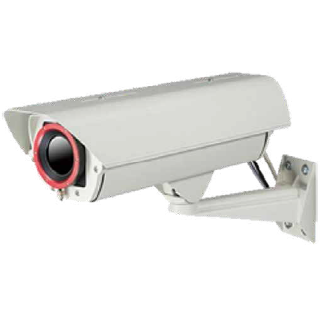

赤外線カメラの屋外設置用にIP66相当の防塵防水機能が搭載された屋外オプションです。
内蔵されたエアパージにより、埃・湿気の多い悪環境でも継続的に温度監視を行うことができます。
また、USBサーバを組み込むことで、イーサネット経由で長距離での制御が可能です。
（画角80°まで）
ヒーター、エアパージ内臓
（屋外ハウジング専用）
壁面取付金具装着イメージ
| 対応機種 | Xi400 |
|---|---|
| 屋外ハウジング | ACXIOPH24 エアパージ・ヒーター搭載 |
| USBサーバGigabit 2.0 | ACPIUSBSGB |
| 拡張入出力ユニット※ | ACCJAPIPIFMA（屋外ハウジング内取付用） |
| USBケーブル | ACPIUSB5PCB□ 耐熱タイプもご用意できます。 |
| 壁面取付金具（別売） | ACOPHWM |
※USBサーバを使用する場合は別途Ethernetケーブルが必要となります。
予め各オプションを組立て出荷となりますので、同時発注の必要があります。
ケーブル取出し口の処理も含みますので、ケーブル類もハウジング用型番にて同時注文お願いいたします。
