非接触温度計 金属・光沢面測定用
GT-3M/GTL-3Mシリーズ

金属・光沢面測定に最適

  • 世界最小クラスのセンサヘッド(GT-3M)
  • ツインレーザ照準
    (レーザマーカ搭載タイプ:GTL-3M)
  • 50℃から測定可能

仕様・標準価格

型式※1 超小型センサヘッド GT-3ML□ GT-3MH□ GT-3MH1□ GT-3MH2□ GT-3MH3□
ツインレーザ照準 GTL-3ML□ GTL-3MH□ GTL-3MH1□ GTL-3MH2□ GTL-3MH3□
測定温度範囲 +50~+400℃ +100~+600℃ +150~+1000℃ +200~+1500℃ +250~+1800℃
測定波長 2.3μm
光学分解能 22:1 33:1 75:1
測定精度※2 ±(読取値の0.3%+2℃)
再現性 ±(読取値の0.1% +1℃)
表示分解能 0.1℃
応答時間 1ms(90%)
放射率(ε)補正 0.100~1.100(0.001/1ステップ)
放射率(T)補正 0.100~1.100(0.001/1ステップ)
信号処理 ピークホールド・バレーホールド・アベレージング
アナログ出力 0-20mA、4-20mA、0-5V、0-10V
アラーム出力 NPNオープンコレクタ max.50mA・DC24V
リレー出力 DC60V/AC42V、0.4A×2(オプションの接点出力ボード使用時)
通信機能 USB2.0※3(オプションのUSBインタフェースキット使用時)
負荷インピーダンス/
出力インピーダンス
アナログ電流出力:max.500Ω アナログ電圧出力:min.100kΩ
電源電圧 DC12~24V
消費電力 GT(超小型センサヘッド):最大100mA
GTL(ツインレーザ照準):最大160mA
レーザ(GTLのみ) 赤色半導体レーザ Class 2(IEC/JIS/FDA)
耐環境性 保護構造 IP65
使用周囲温度 センサヘッド:-20~+85℃、アンプ:-20~+85℃
保管温度 センサヘッド:-40~+125℃、アンプ:-40~+85℃
使用周囲湿度 10~95%(結露なきこと)
耐振性(ヘッド部) IEC 60068-2-6: 3G 11~200Hz 3軸方向
耐衝撃性(ヘッド部) IEC 60068-2-27: 50G 11ms 3軸方向
適応法令 EMC EMC指令(2014/30/EU)
環境 RoHS指令(2011/65/EU),中国RoHS(令第32号)
安全 FDA規則(21 CFR 1040.10および1040.11)
ケーブル長 標準:3m長
質量 GT(超小型センサヘッド):約40g
GTL(ツインレーザ照準):約600g
アンプ:約420g
標準価格(税別) GT-3ML:219,000円
GT-3MH:178,000円
GTL-3ML:326,000円
GTL-3MH:285,000円

※1.□の部分には、フォーカス距離を表す"SF", "CF"等が入ります。詳しくは次ページの測定視野範囲図を参照してください。
※2.基準動作条件:23±5℃
※3.RS-232C, RS-485, Ethernet, ProfibusDP, CAN-Bus仕様のインターフェースキットもご用意できます。別途お問い合わせください。
●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。

測定視野範囲図単位:mm

■GT-3Mシリーズ

  • GT-3ML SF

    D:S=22:1

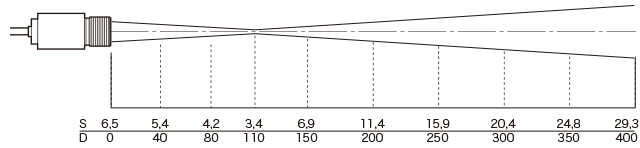

  • GT-3MH CF

    D:S=33:1
    3.4mm@110mm
    D:S(110mm以遠)=11:1

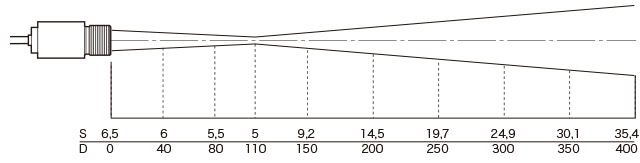

  • GT-3ML CF

    D:S=22:1
    5mm@110mm
    D:S(110mm以遠)=9:1

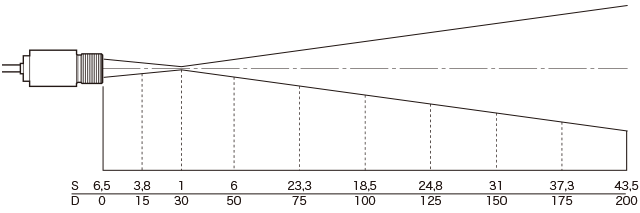

  • GT-3MH CF1

    D:S=33:1
    1.0mm@30mm
    D:S(110mm以遠)=4:1

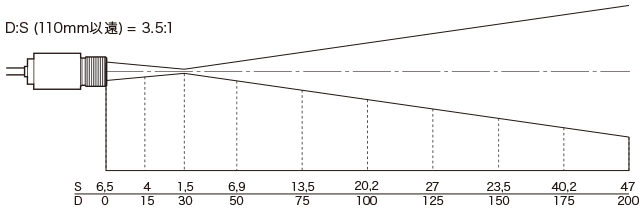

  • GT-3ML CF1

    D:S=22:1
    1.5mm@30mm
    D:S(110mm以遠)=3.5:1

  • GT-3MH1/3MH2/3MH3 SF

    D:S=75:1

  • GT-3MH SF

    D:S=33:1

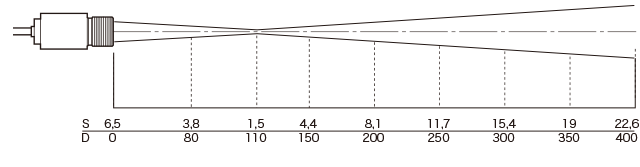

  • GT-3MH1/3MH2/3MH3 CF

    D:S=75:1
    1.5mm@110mm
    D:S(110mm以遠)=14:1

■GTL-3Mシリーズ

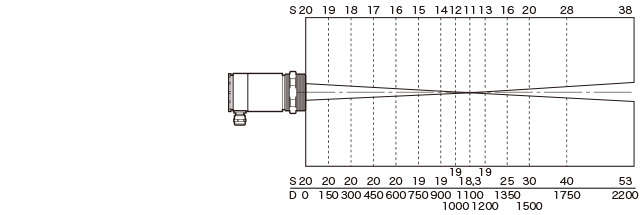

  • GTL-3MH SF

    D:S=100:1
    11mm@1100mm
    D:S(1100mm以遠)=38:1

    GTL-3ML SF

    D:S=60:1
    18.3mm@1100mm
    D:S(1100mm以遠)=30:1

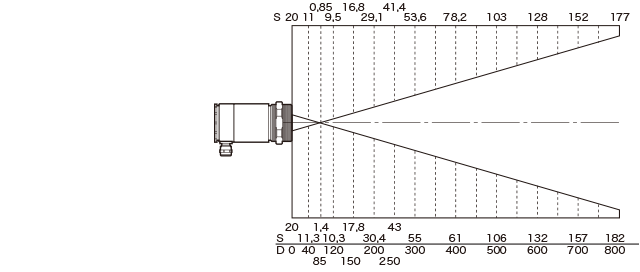

  • GTL-3MH CF1

    D:S=100:1
    0.85mm@85mm
    D:S(85mm以遠)=4:1

    GTL-3ML CF1

    D:S=60:1
    1.4mm@85mm
    D:S(85mm以遠)=4:1

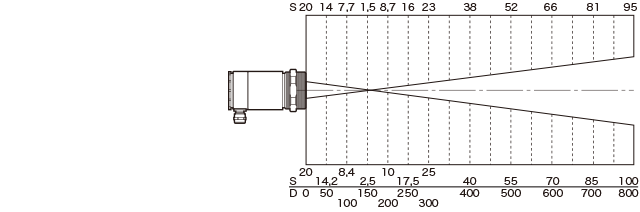

  • GTL-3MH CF2

    D:S=100:1
    1.5mm@150mm
    D:S(150mm以遠)=7:1

    GTL-3ML CF2

    D:S=60:1
    2.5mm@150mm
    D:S(150mm以遠)=6:1

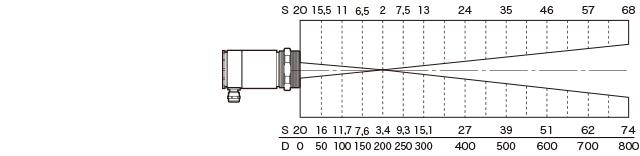

  • GTL-3MH CF3

    D:S=100:1
    2mm@200mm
    D:S(200mm以遠)=9:1

    GTL-3ML CF3

    D:S=60:1
    3.4mm@200mm
    D:S(200mm以遠)=8:1

  • GTL-3MH CF4

    D:S=100:1
    4.5mm@450mm
    D:S(450mm以遠)=19:1

    GTL-3ML CF4

    D:S=60:1
    7.5mm@450mm
    D:S(450mm以遠)=17:1

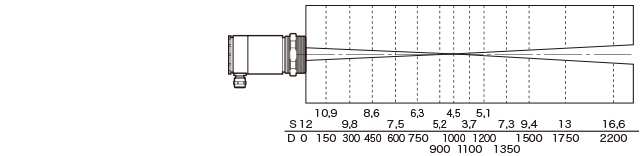

  • GTL-3MH1/3MH2/3MH3 SF

    D:S=300:1
    3.7mm@1100mm
    D:S(1100mm以遠)=48:1

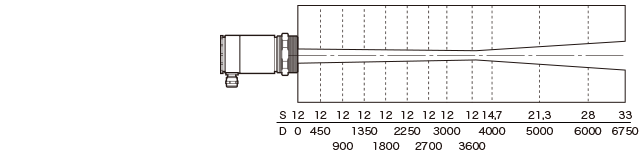

  • GTL-3MH1/3MH2/3MH3 FF

    D:S=300:1
    12mm@3600mm
    D:S(3600mm以遠)=115:1

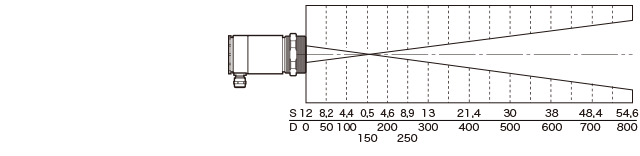

  • GTL-3MH1/3MH2/3MH3 CF2

    D:S=300:1
    0.5mm@150mm
    D:S(150mm以遠)=7.5:1

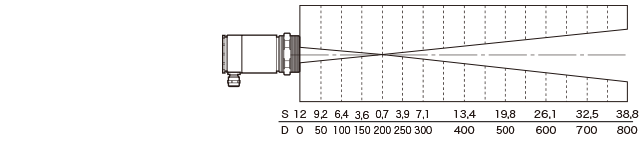

  • GTL-3MH1/3MH2/3MH3 CF3

    D:S=300:1
    0.7mm@200mm
    D:S(200mm以遠)=10:1

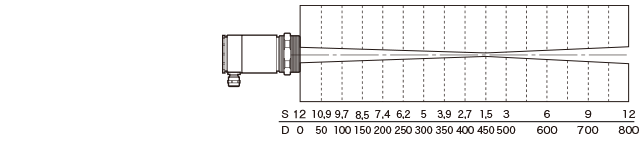

  • GTL-3MH1/3MH2/3MH3 CF4

    D:S=300:1
    1.5mm@450mm
    D:S(450mm以遠)=22:1
