最速36μsで色を判別できる
超高速カラーセンサ
- 業界最速高速応答：36μs
- 素材の色判別に適したティーチモード：マルチバリューティーチ
- 最大15色まで仕分けが可能な出力モード：Codeモード
-
-
接続図
2出力タイプCSX-WBF114225□, -WBFA54225□, -WBF114125□, -WBFA54125□, -WBF114115□,
-WBFA54115□
SIOモード：NPN接続時
- ※白：②は設定により外部入力1と出力を切替可能です。（初期設定：出力）

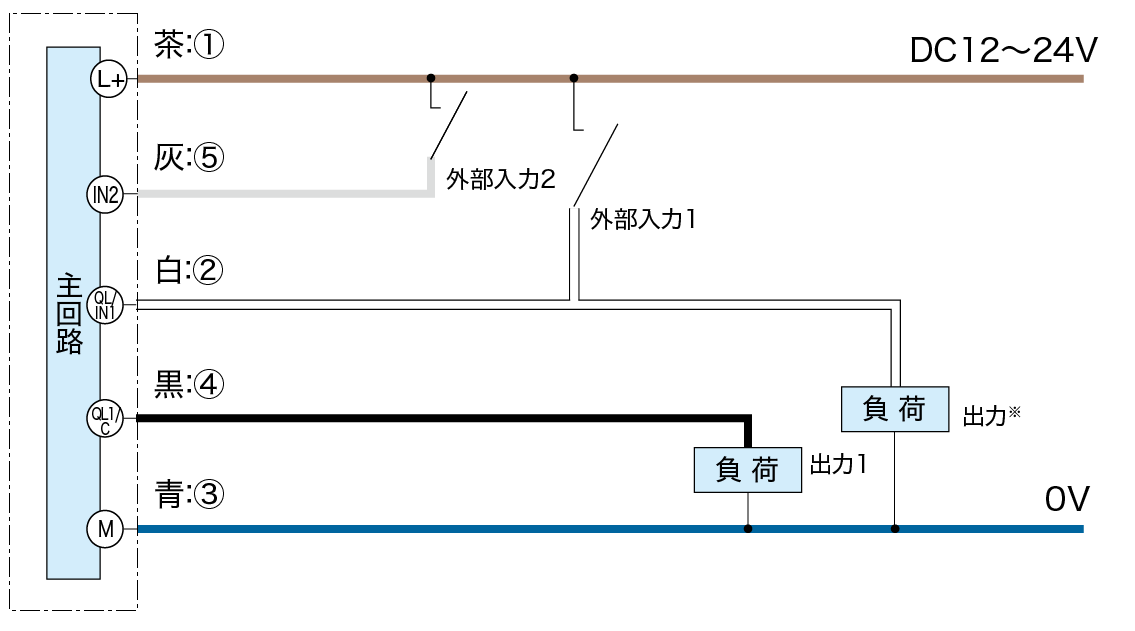

SIOモード：PNP接続時
- ※白：②は設定により外部入力1と出力を切替可能です。（初期設定：出力）
IO-Linkモード
コネクタ式
〈ピン配列〉
センサ側
コネクタケーブル側
- ① 電源電圧
- ② 出力/外部入力1
- ③ ０V
- ④ 出力1/C/Q
- ⑤ 外部入力2
接続について
①から⑤は、コネクタのピンNo.に相当します。
注意事項
- ■ 電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
- ■ センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
- ■ 電源投入時（約2s）の過渡状態でのご使用は避けてください。
- ■ 制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。ご使用される場合は、当社までお問い合わせください。
4出力タイプCSX-WBF114228□, -WBFA54228□, -WBF114128□, -WBFA54128□, -WBF114118□,
-WBFA54118□
SIOモード：NPN接続時
- ※白：①は設定により外部入力1と出力1を切替可能です。（初期設定：出力1）

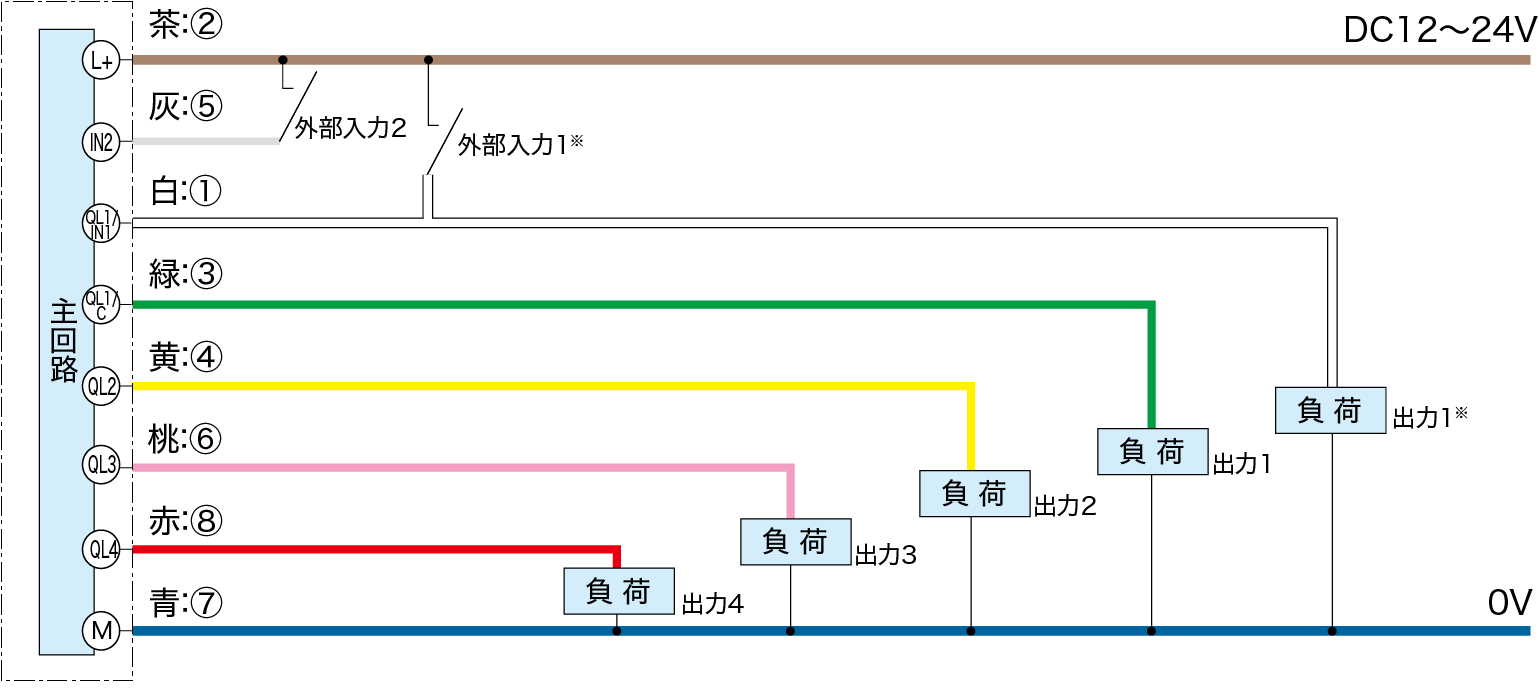

SIOモード：PNP接続時
- ※白：①は設定により外部入力1と出力1を切替可能です。（初期設定：出力1）

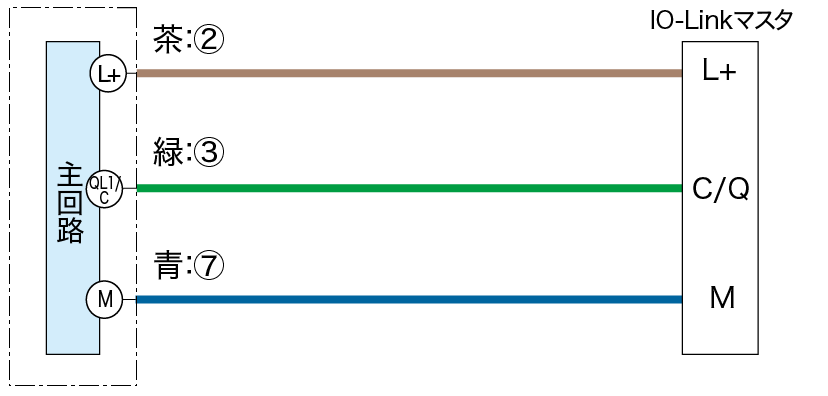

IO-Linkモード
コネクタ式
〈ピン配列〉
センサ側
- ① 出力1/外部入力1
- ② 電源電圧
- ③ 出力1/C/Q
- ④ 出力2
コネクタケーブル側
- ⑤ 外部入力2
- ⑥ 出力3
- ⑦ 0V
- ⑧ 出力4
接続について
①から⑧は、コネクタのピンNo.に相当します。
注意事項
- ■ 電源にスイッチングレギュレータをご使用の場合は必ずフレームグランド端子を接地してください。
- ■ センサの配線と高圧線・動力線との同一配管を行うとノイズにより誤動作、破損の原因となる場合があるので、別配線としてください。
- ■ 電源投入時（約2s）の過渡状態でのご使用は避けてください。
- ■ 制御出力はトランジスタ電圧出力型のため、2台以上接続する場合には注意が必要です。ご使用される場合は、当社までお問い合わせください。
外形寸法図
単位：mm

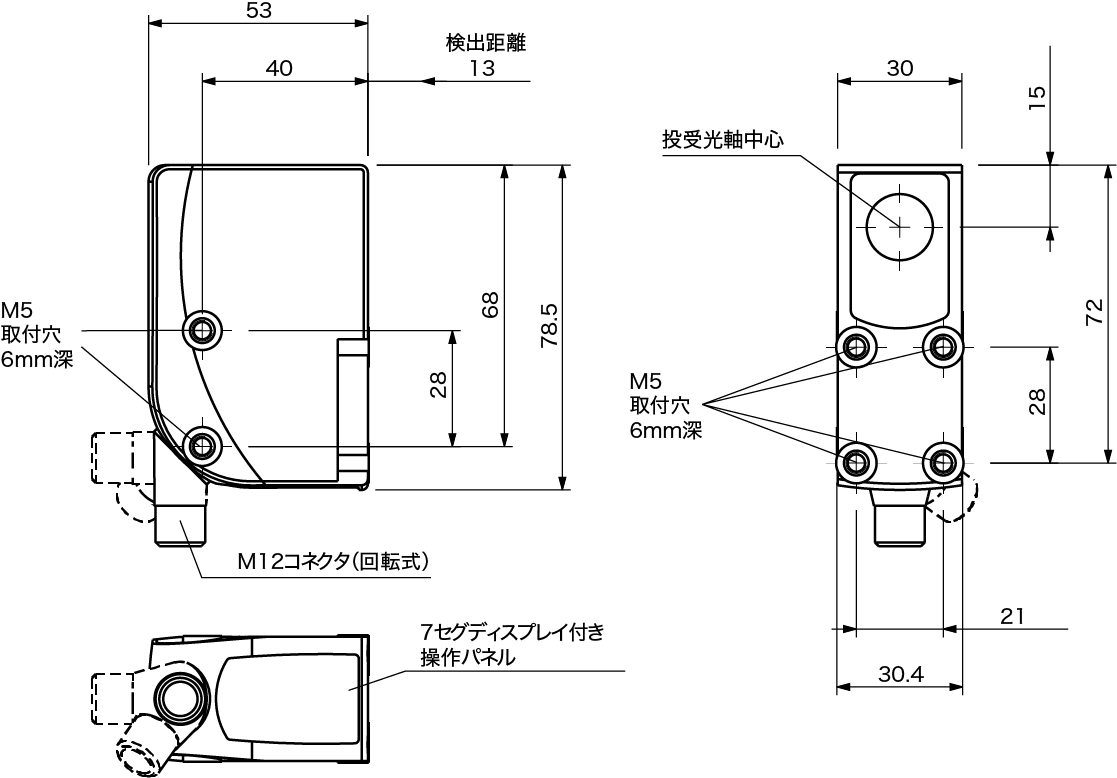

標準サイズ：ヘッドON, 検出距離13mm
CSX-WBF114225□, CSX-WBF114228□

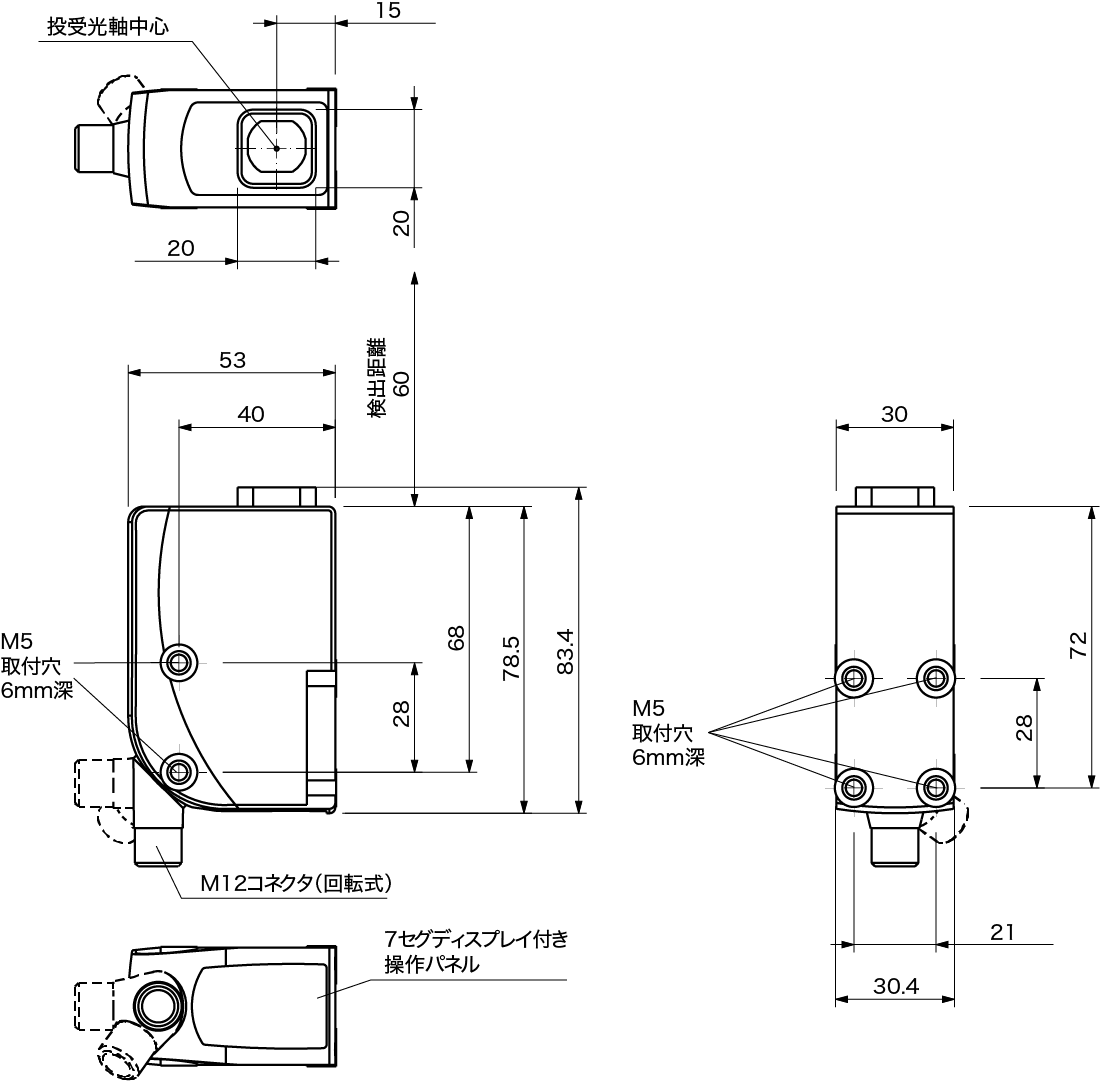

標準サイズ：ヘッドON, 検出距離60mm
CSX-WBFA54225□, CSX-WBFA54228□
標準サイズ：サイドON, 検出距離13mm
CSX-WBF114125□, CSX-WBF114128□
標準サイズ：サイドON, 検出距離60mm
CSX-WBFA54125□, CSX-WBFA54128□
コンパクト：検出距離13mm
CSS-WBF114115□, CSS-WBF114118□

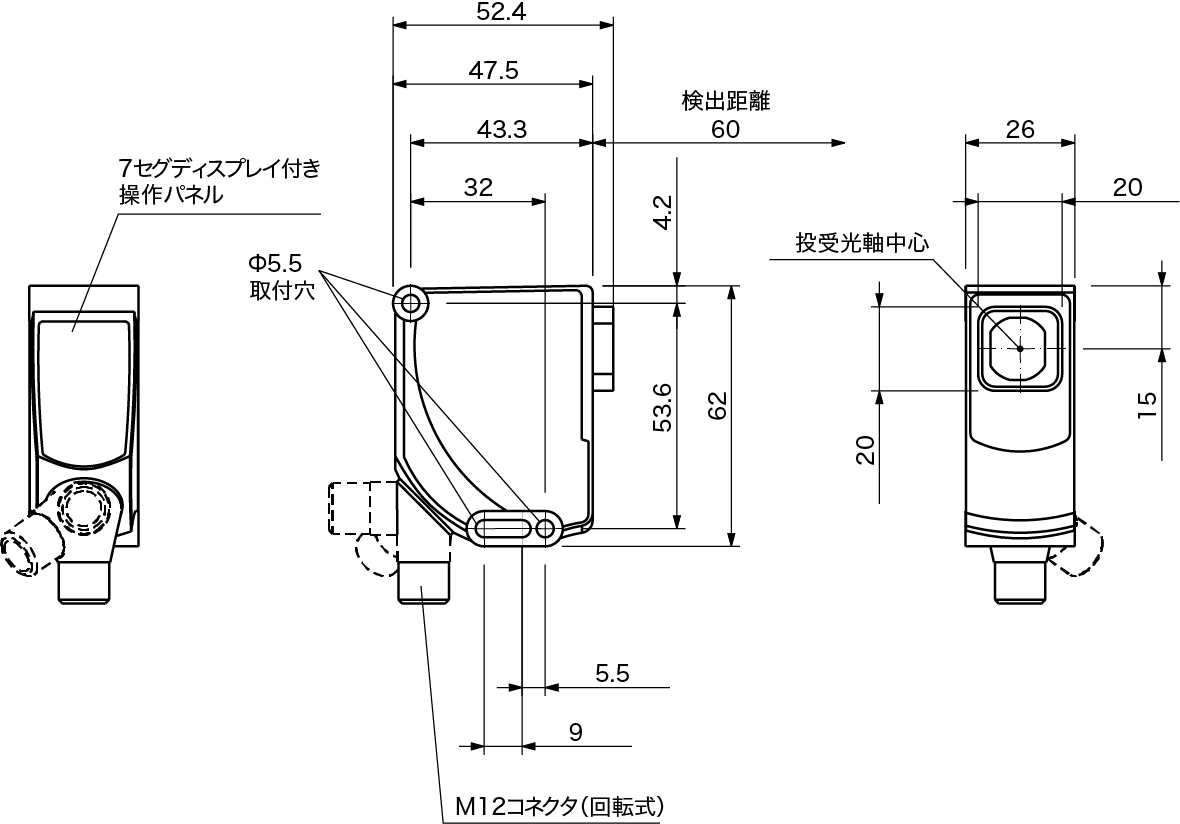

コンパクト：検出距離60mm
CSS-WBFA54115□, CSS-WBFA54118□
コネクタケーブル

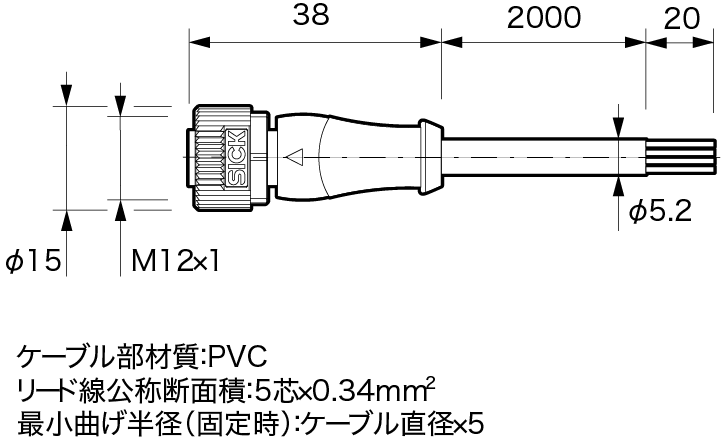

YF2A15-020VB5XLEAX（2出力タイプ用）

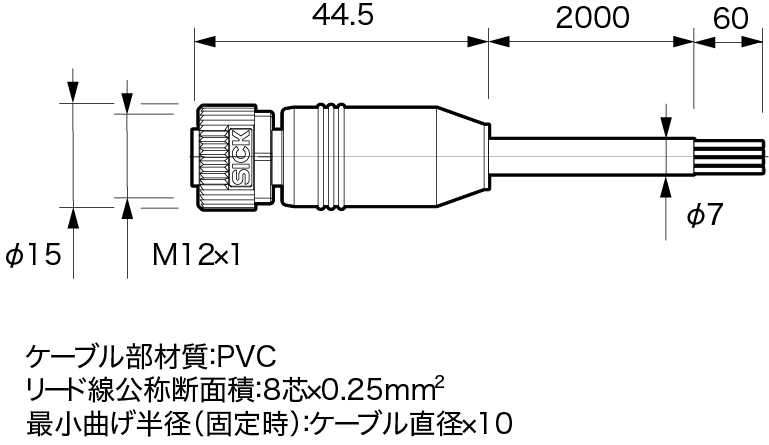

YF2A28-020VA6XLEAX（4出力タイプ用）
