表面実装式バックライト
OPSMシリーズ

薄型高輝度の面発光バックライト

  • サイズバリエーションが多く、最適サイズを選択可能
  • 高密度に実装したチップLEDにより高均一な照射が可能
  • ワーク背面からの照射でシルエットの形状判別も可能

外形寸法図

単位:mm

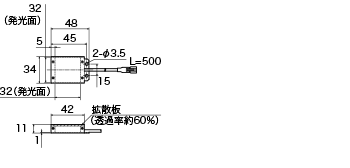

OPSM-32X32R-T
OPSM-32X32R-T

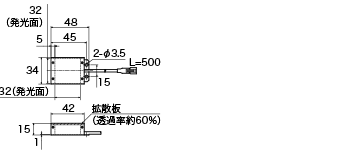

OPSM-32X32□-T
OPSM-32X32□-T

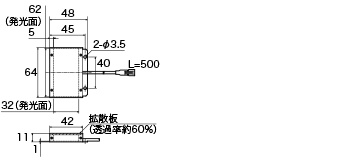

OPSM-62X32R-T
OPSM-62X32R-T

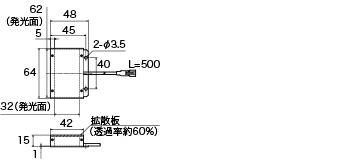

OPSM-62X32□-T
OPSM-62X32□-T

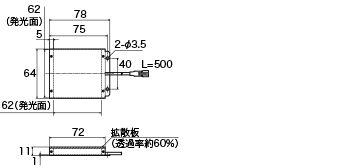

OPSM-62X62R-T
OPSM-62X62R-T

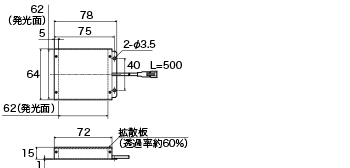

OPSM-62X62□-T
OPSM-62X62□-T

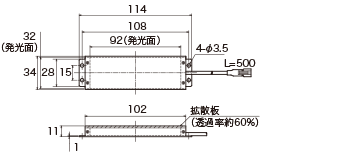

OPSM-92X32R-T
OPSM-92X32R-T

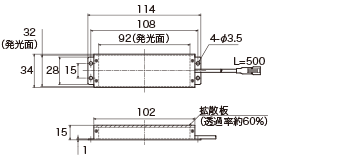

OPSM-92X32□-T
OPSM-92X32□-T

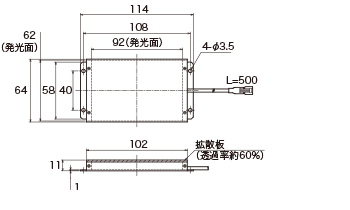

OPSM-92X62R-T
OPSM-92X62R-T
OPSM-92X62□-T
OPSM-92X62□-T

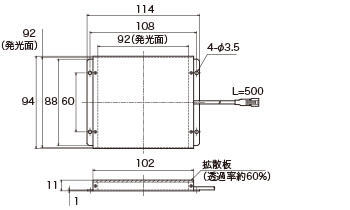

OPSM-92X92R-T
OPSM-92X92R-T

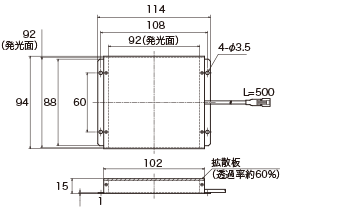

OPSM-92X92□-T
OPSM-92X92□-T

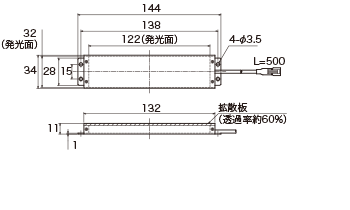

OPSM-122X32R-T
OPSM-122X32R-T
OPSM-122X32□-T
OPSM-122X32□-T

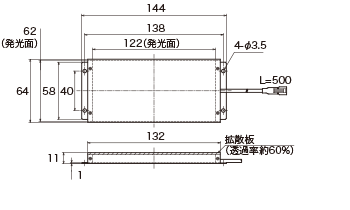

OPSM-122X62R-T
OPSM-122X62R-T

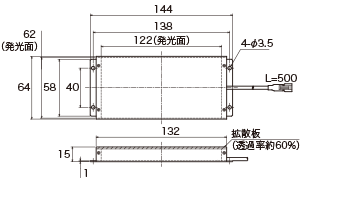

OPSM-122X62□-T
OPSM-122X62□-T

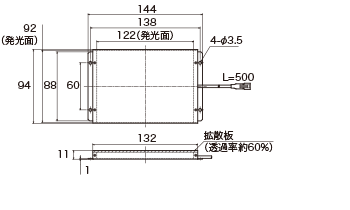

OPSM-122X92R-T
OPSM-122X92R-T

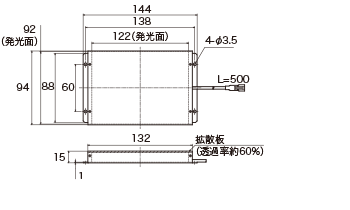

OPSM-122X92□-T
OPSM-122X92□-T

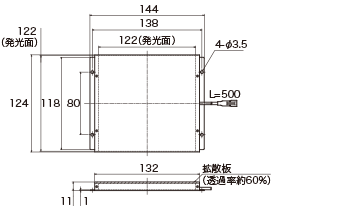

OPSM-122X122R-T
OPSM-122X122R-T

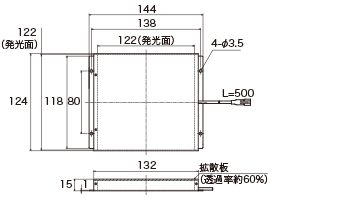

OPSM-122X122□-T
OPSM-122X122□-T

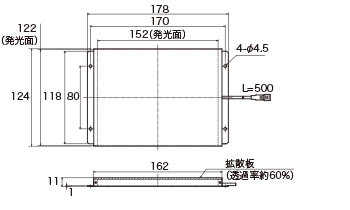

OPSM-152X122R-T
OPSM-152X122R-T

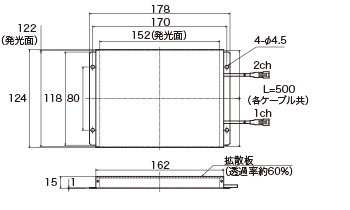

OPSM-152X122□-T
OPSM-152X122□-T

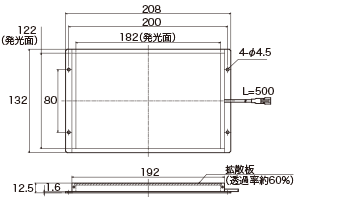

OPSM-182X122R-T
OPSM-182X122R-T

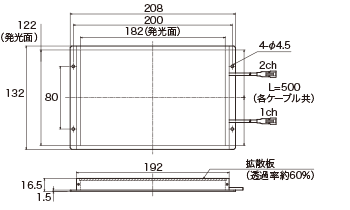

OPSM-182X122□-T
OPSM-182X122□-T

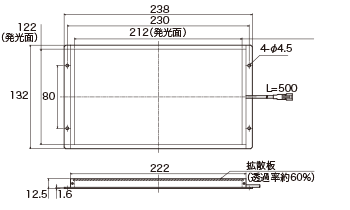

OPSM-212X122R-T
OPSM-212X122R-T

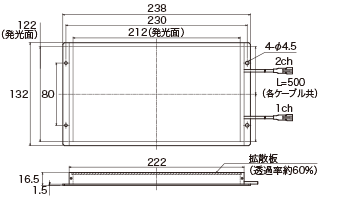

OPSM-212X122□-T
OPSM-212X122□-T
