HOME > 製品情報 > LED照明 > LED照明 > OPSMシリーズ > 特徴・仕様・標準価格

表面実装式バックライト
OPSMシリーズ

薄型高輝度の面発光バックライト

  • サイズバリエーションが多く、最適サイズを選択可能
  • 高密度に実装したチップLEDにより高均一な照射が可能
  • ワーク背面からの照射でシルエットの形状判別も可能

用途例

・電子部品の寸法、形状検査
・リードフレームの寸法、形状検査
・液晶パネルの点灯検査
・ICのリード検査
・ガラス基板のアライメントマーク、2D認識


仕様

型 式 発光色 LED数 消費電力[W] 質量[g] 標準価格(税別)
OPSM-32X32R-T 36 1.1 30 ¥13,000
OPSM-32X32□-T 白、 30 1.8 35 ¥34,000
OPSM-62X32R-T 72 2.2 50 ¥19,000
OPSM-62X32□-T 白、 60 3.6 55 ¥65,000
OPSM-62X62R-T 144 4.4 65 ¥31,000
OPSM-62X62□-T 白、 120 7.2 75 ¥74,000
OPSM-92X32R-T 108 3.3 50 ¥25,000
OPSM-92X32□-T 白、 90 5.4 60 ¥69,000
OPSM-92X62R-T 216 6.5 80 ¥43,000
OPSM-92X62□-T 白、 180 10.8 90 ¥106,000
OPSM-92X92R-T 324 9.8 110 ¥58,000
OPSM-92X92□-T 白、 270 16.2 125 ¥136,000
OPSM-122X32R-T 144 4.4 50 ¥31,000
OPSM-122X32□-T 白、 120 7.2 60 ¥74,000
OPSM-122X62R-T 288 8.7 95 ¥53,000
OPSM-122X62□-T 白、 240 14.4 110 ¥134,000
OPSM-122X92R-T 432 13.0 135 ¥73,000
OPSM-122X92□-T 白、 360 21.6 155 ¥180,000
OPSM-122X122R-T 576 17.3 170 ¥89,000
OPSM-122X122□-T 白、 480 28.8 200 ¥234,000
OPSM-152X122R-T 720 21.6 230 ¥106,000
OPSM-152X122□-T 白、 600 18+18 260 ¥283,000
OPSM-182X122R-T 864 26.0 300 ¥138,000
OPSM-182X122□-T 白、 720 22+22 350 ¥313,000
OPSM-212X122R-T 1,008 30.0 380 ¥158,000
OPSM-212X122□-T 白、 840 25+25 450 ¥351,000

●R:赤(635nm) ●□=W:白(7,000K)、B:青(470nm)、G:緑(530nm) ●スペクトル分布図は下記をご参照ください。
●入力電圧:12V ●OPSM-○○×○○が発光面寸法となります。

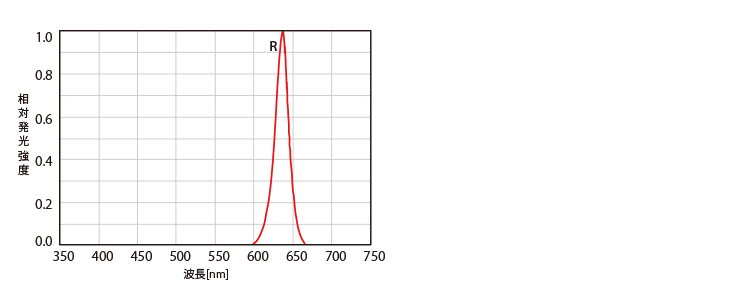

スペクトル分布図

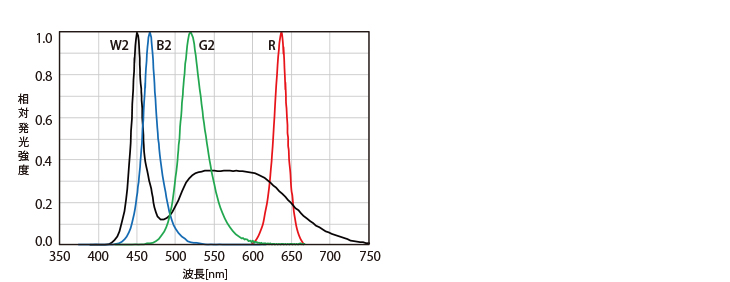

スペクトル分布図
