センシングドーム照明
OPDシリーズ

光沢や凸凹の影響を抑えた
撮像が可能

  • ド ーム照明+同軸照明接続ブラケットを追加
  • 高均一な拡散光を照射
  • のぞき穴径変更の特注に対応

種類・標準価格

型 式 FALUX SENSING 質量
[g]
入力電圧 OPPFストロボ
オーバードライブ
消費電力[W] 標準価格(税別)
OPD-S75□ モニタリング/
フィードバック
130 DC12V 対応 14.0 105,000円
OPD-S100□
モニタリング/
フィードバック
170 DC12V 対応 21.0 16.0 119,000円
OPD-M150□ モニタリングのみ 290 DC12V 対応 26.0 25.0 155,000円
OPD-M200□ モニタリングのみ 480 DC12V 対応 30 264,000円

□= W:白(White)、B:青(Blue)、R:赤(Red)
※「FALUX sensing」はLED照明コントローラ「OPPXシリーズ」、「OPPFシリーズ」および「OPPD-30E」との接続時のみ


仕様

発光色 白色 (White) 青(Blue) 赤(Red)
色温度 / 波長 6,500K 470nm 635nm
入力電圧 DC12V ※専用コントローラに接続してください
照明LED劣化 ※代表値 1万時間経過で輝度10%低下(100%調光、30℃環境)
クラス分類
(IEC62471:2006)
OPD-S75□/S100□/M150□ Risk Group 1(Low-Risk) Risk Group 1(Low-Risk) 免除グループ
OPD-M200□ 免除グループ
適用法令/規格 EMC(2014/30/EU)、RoHS(2011/65/EU, 令第32号)
/ EN IEC 61326-1:2021
保護等級 IP40 (IEC 60529:1989/A1:1999+A2:2013)
使用周囲温度/湿度 0~40℃、35~85%RH(結露なきこと)
保存温度/湿度 -20~70℃、35~95%RH(結露なきこと)
耐振動 10~55Hz 振幅1.5mm X,Y,Z 各方向2時間
耐衝撃 10G X,Y,Z 各方向3回
材 質 筐体 :アルミニウム合金、樹脂

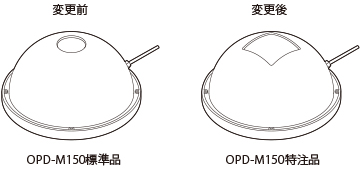

■ のぞき穴径変更の特注例
ドーム照明のぞき穴径を大きくした仕様にも対応しております。
詳細は別途お問い合わせ下さい。

【例】

元照明型式 変更前開口穴 変更後開口穴
OPD-S100W φ25 φ45
OPD-M150W φ35 □50
opd_window

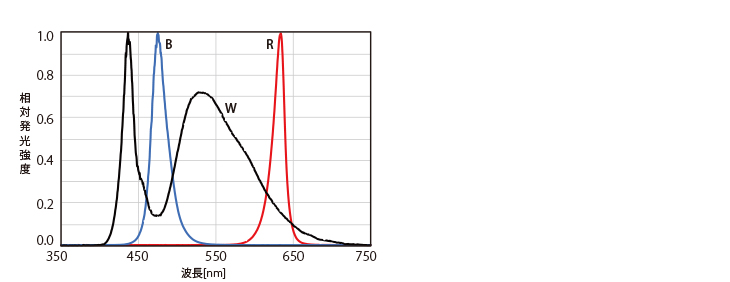

スペクトル分布図

スペクトル分布図
