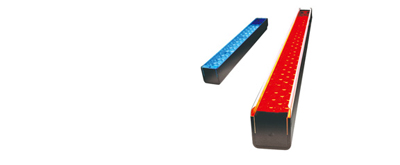

高輝度バー照明
OPBシリーズ

高輝度・広範囲照射を両立

  • 白色(W2)は明るさ従来比2.4倍の高輝度と
    広範囲照射を両立
  • ストロボ専用として高輝度化を実現した「OPB-ST」
  • 明るさ変動補正回路FALUX(ファルクス)搭載

 特徴説明ムービー

movie センシングバー照明OPB-Sシリーズはこちら

高輝度バー照明

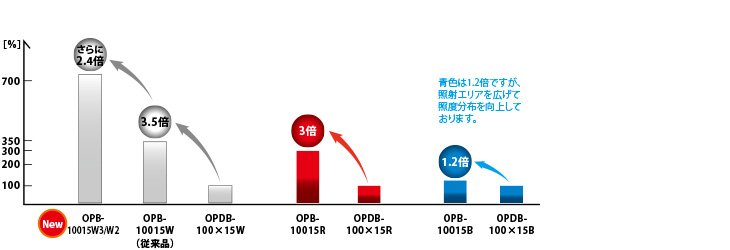

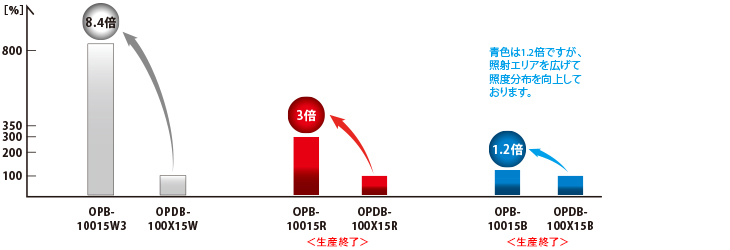

・ 従来比2.4倍の明るさを実現

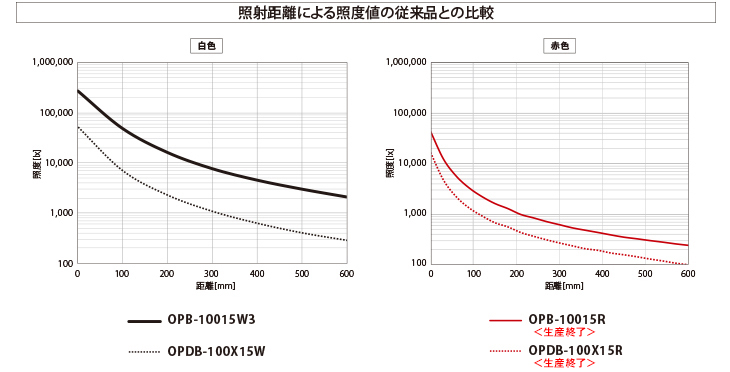

・ 照射エリアを拡大(データ参照)

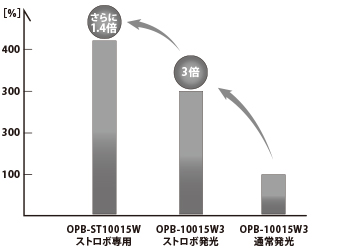

ストロボ専用タイプ/白色(OPB- ST)を追加

型式 : OPB-ST10015W
           OPB-ST15015W

バー照明をストロボ専用機とすることで高輝度化を実現。
短い露光時間でも十分な明るさを確保でき、電子部品業界などの高速ラインに最適です。

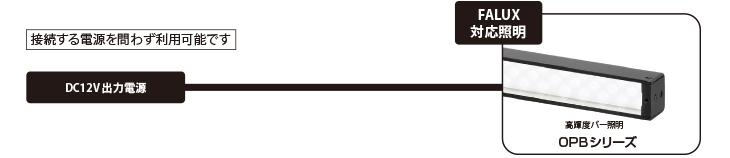

FALUX(ファルクス)搭載


オプテックス・エフエー独自の明るさ変動補正回路“FALUX”を搭載しました。
入力電圧依存型定電流回路により、LED個々の順電流のバラつきを補正します。
また、温度補償回路により、点灯後の温度上昇による明るさ変動を補正します。


=入力電圧依存型定電流回路 + 温度補償回路

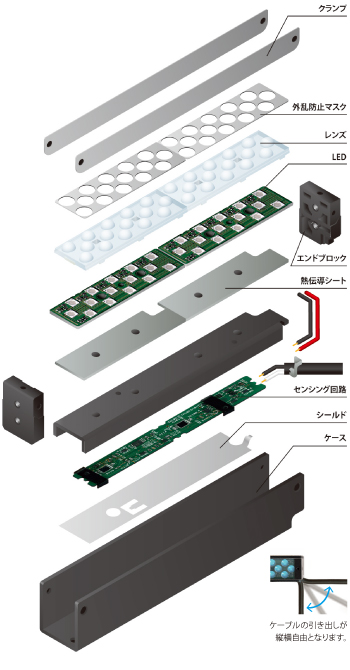

OPBシリーズ構造図

画像処理に最適化した配光特性

画像処理装置と光電センサーの開発から培われた技術を元にレンズを新設計。
高輝度LEDの特性を活かすため、集光効率を高めつつ、配光特性を画像処理用に最適化。
必要部分を明るく、むら無く配光できるレンズを搭載しました。

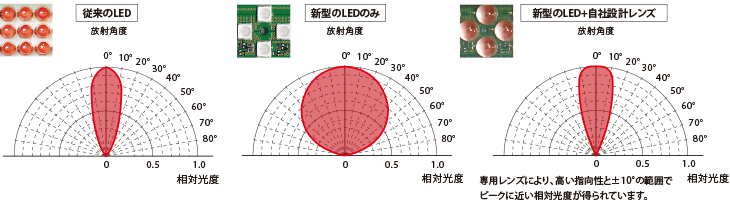

赤色の配光特性を以下に記します。
写真は、約1.5cm角のサイズでLEDを撮影した物です。


豊富なオプション品

拡散板、透明カバー、偏光板に加え、取付に便利なブラケットもラインナップ。照射角度も0〜90°に調整可能。
1台〜4台取付可能なスクエアブラケットもあります。


データ
