オールインワン画像センサ 簡単色面積タイプ
CVSE1-Rシリーズ

<生産終了機種>  >>代替機種

誰でも使える簡単操作の
色判別画像センサ

  • 簡単操作を極めたオールインワンセンサ
  • ばたつくラインの色判別・広視野なアプリケーションに最適
  • 検出色の分解能:15,000色

種類・標準価格

種 類 形 状 撮影距離 視野
(横×縦)※
型 式 標準価格
(税別)
標 準 40×50mm~
65×75mm
CVSE1-N20-R 98,000円
近距離
広角
50×65mm~
100×115mm
CVSE1-N40-R
長距離 40×50mm~
55×65mm
CVSE1-N10-R
狭視界 17×20mm
(±10%)
CVSE1-N21-R

※ZOOM機能で視野を狭くすることも可能です。
●PNP出力タイプは、型式の後ろのNがPに変わります。例)CVSE1-N20-R→CVSE1-P20-R

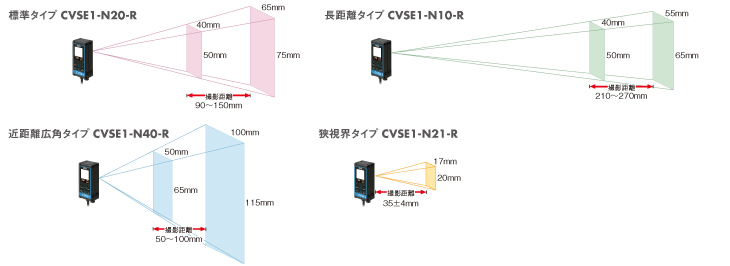

撮影距離と視野

仕様

種 類 標準タイプ 長距離タイプ 近距離広角タイプ 狭視界タイプ
型 式 CVSE1-N20-R CVSE1-N10-R CVSE1-N40-R CVSE1-N21-R
画 角 20度 10度 40度 20度
撮影距離 90~150mm 210~270mm 50~100mm 35±4mm
撮影範囲 40×50~
65×75mm
40×50~
55×65mm
50×65~
100×115mm
17×20mm
(±10%)
光 源 白色LED 12個
撮像素子 33万画素 CMOSカラーイメージセンサ
電源電圧 DC 12~24V±10%
消費電流 Max. 140mA / DC24V
解像度 5×12~200×240
照明寿命 約50,000時間(常温常湿、輝度1/2低下時)
応答時間※ 11ms(初期設定時),5.0ms(最短),21.9ms(最長)
出力信号 NPNオープンコレクタ出力2点 max.100mA/DC24V 残留電圧1.0V以下
入力信号 バンク切換3点、同期1点
入力時定数 12ms(max) : バンク切換
48μs(OFF→ON),450μs(ON→OFF): 同期
使用周囲温度/湿度 0~+40℃ / 35~85%RH(結露なきこと)
保存周囲温度/湿度 -20~+70℃ / 25~95%RH(結露・氷結なきこと)
耐振動 10~55Hz 複振幅1.5mm X,Y,Z 各方向 2時間
耐衝撃 約50G(500m/s2) X,Y,Z各方向 3回
材 質 ケース : ABS 、 LCD部・LEDレンズ : アクリル(-N40-RのLEDレンズはポリカーボネート)
保護構造 IP67
質 量 約180g
付属品 M4ネジ×2本

●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
●日本語表記のPNP出力タイプは、CVSE1-の後のNがPに変わります。 例)CVSE1-N20-R→CVSE1-P20-R
●輸出用に、3ヶ国語(英語・中国語・ハングル)表記バージョンもご用意しております。別途お問い合わせください。

※応答時間(設定値ZOOMと応答時間の関係)

ZOOM
の値
RESOULT=LOW
の時の応答時間
RESOULT=HIGH
の時の応答時間
ZOOM
の値
RESOULT=LOW
の時の応答時間
RESOULT=HIGH
の時の応答時間
0 11.0ms 21.9ms 10 5.6ms 11.0ms
1 10.5ms 20.8ms 11 5.0ms 9.9ms
2 9.9ms 19.7ms 12 5.0ms 8.8ms
3 9.4ms 18.6ms 13 5.0ms 7.7ms
4 8.8ms 17.5ms 14 5.0ms 6.6ms
5 8.3ms 16.5ms 15 5.0ms 5.6ms
6 7.7ms 15.4ms 16 5.0ms 5.0ms
7 7.2ms 14.3ms 17 5.0ms 5.0ms
8 6.6ms 13.2ms 18 5.0ms 5.0ms
9 6.1ms 12.1ms 19 5.0ms 5.0ms

注1.SYNCHRO=ONでは、同期入力が入ってから出力が得られるまでの応答時間が、表の時間の2倍になります。
注2.シャッター時間はティーチングを行うと自動的に応答時間以下に制限されます。
