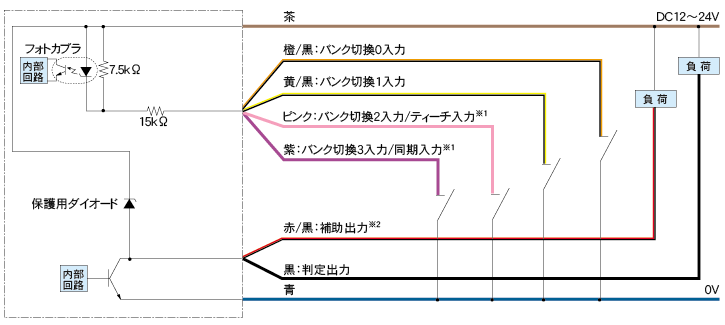

※1.どちらか一方の選択となります。
※2.補助出力の機能は設定項目AUX OUTで切り換えることができます。
AUX OUT＝ 0 ：レディ（バンク切換入力を受け付けるとOFFし、新しいバンクでの判定出力が出るタイミングでONします。）
AUX OUT＝ 1 ：判定タイミング（撮影し、判定結果が出るタイミングで補助出力が反転します。）
AUX OUT＝ 2 ：照明タイミング（照明が点灯する間ONします。）
AUX OUT＝ 3 ：位置・拡大・回転補正許容度範囲内出力
（位置・拡大・回転補正がそれぞれの許容度「MAGNIFY％， POSIT％ X，POSIT％ Y，ROTATE％」範囲内であれば補助出力がONします。）
| 設定項目 | BANK | 0～14 | 15 | 16 | |||
| SYNCHRON | 4 | 0～3 | 4 | 0～3 | 4 | 0～3 | |
| 入力線 | バンク切換0入力 | 無効 | バンク切換0入力 | ||||
| バンク切換1入力 | 無効 | バンク切換1入力 | |||||
| バンク切換2入力 | ティーチ入力 | バンク切換2 | |||||
| バンク切換3入力 | 無効 | 同期入力 | バンク切換3入力 | 同期入力 | バンク切換3入力 | 同期入力 | |
| バンク番号 | バンク切換線の色と名称 | |||
| 紫 | ピンク | 黄／黒 | 橙／黒 | |
| バンク切換3 | バンク切換2 | バンク切換1 | バンク切換0 | |
| 0 | OFF | OFF | OFF | OFF |
| 1 | OFF | OFF | OFF | ON |
| 2 | OFF | OFF | ON | OFF |
| 3 | OFF | OFF | ON | ON |
| 4 | OFF | ON | OFF | OFF |
| 5 | OFF | ON | OFF | ON |
| 6 | OFF | ON | ON | OFF |
| 7 | OFF | ON | ON | ON |
| 8 | ON | OFF | OFF | OFF |
| 9 | ON | OFF | OFF | ON |
| 10 | ON | OFF | ON | OFF |
| 11 | ON | OFF | ON | ON |
| 12 | ON | ON | OFF | OFF |
| 13 | ON | OFF | ON | ON |
| 14 | ON | ON | ON | OFF |
仕分け番号の読み出し
出力線のON／OFF信号を利用しての仕分けは連続したバンク番号
で行ってください。
例1）バンク番号0,1,2
例2）バンク番号9,10,11
出力パターンは先頭（現在）のバンク番号から順番に
| バンク番号 | 判定出力（黒） | 補助出力（赤／黒） |
| 0 | ON | OFF |
| 1 | OFF | ON |
| 2 | ON | ON |
となります。
それ以降はこれを順番に繰り返します。
OFF：接続しないか、+Vに接続します。
O N：0Vに接続します。
※バンク切換0～3がすべて
ONの場合は、バンク番
号は0になります。
