ダウンロード
LED照明コントローラ OPPFシリーズ
三菱電機MELSEC-Q/Lシリーズ用サンプルプログラム・通信プロトコルライブラリ
本サンプルは、三菱電機製シーケンサMELSEC-Q/LシリーズCPUとシリアルコミュニケーションユニットを使用して、 RS-232C経由でOPPFシリーズを制御する通信プロトコルライブラリおよび表示器GOTシリーズサンプル作画データです。
OPPF
  • 通信プロトコル:相手機器とシリアルコミュニケーションユニット間で、相手機器側のプロトコルに合わせたデータ交信を行う機能。
【通信プロトコルライブラリ】※ダウンロードしたいデータ名をクリックしてください。
対象機種形名 ダウンロード プログラム名 機能名 内 容 Ver. 更新日
OPPFシリーズ

対応バージョン
(表示部/制御部):
104/204以降
【通信プロトコルライブラリ】
sp-optexfa-oppf30_v100a_j.zip
(8Kバイト)
【リファレンスマニュアル】
sp-optexfa-oppf30_a_j.pdf
optexfa_oppf_0001j 調光値の読み出し/設定、モニタ値の読み出しなど OPPFシリーズとシーケンサをRS-232Cで通信し、調光値やモニタ値の読み出しや各種設定などを行います。 0001 12-06-05


【通信プロトコルライブラリを用いたサンプルプロジェクト】 ※ダウンロードしたいデータ名をクリックしてください。
上記通信プロトコルライブラリを用いて作成したメインプログラムを含むGX Works2のサンプルプロジェクトおよび表示器GOTシリーズサンプル作画データです。
対象機種形名 ダウンロード プログラム名 機能名 内 容 Ver. 更新日
OPPFシリーズ

対応バージョン
(表示部/制御部):
104/204以降
【タッチパネル用プログラム】
sp-optexfa-oppf30_ctrl_light_v100a_j.zip
(248Kバイト)
OPTEX_FAタッチパネル簡単操作サンプルプログラム タッチパネル画面設定 OPPFシリーズにおいて、各種設定をタッチパネルで簡単操作できるインタフェースが設定可能です。 1.00A 12-06-05

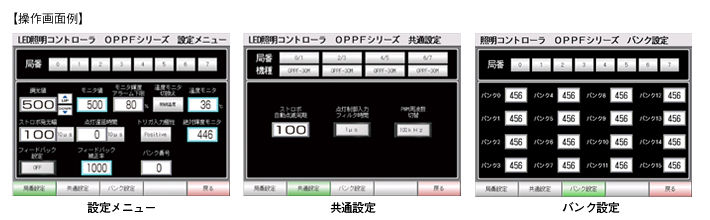

画面サンプル
対象機種:
三菱電機株式会社
表示器
GOT1000シリーズ

GT167□ 10.4 型VGA[640*480 ドット] TFT カラー液晶
GT166□  8.4 型VGA[640*480 ドット] TFT カラー液晶
GT165□  5.7 型VGA[640*480 ドット] TFT カラー液晶

画面解像度はVGA[640×480 ドット]で作成しています。
その他の解像度で使用する場合は対象機種を変更し、画面レイアウトを調整して下さい。



1.制限事項
・一般工業を対象とした汎用品として製作されたもので、人命にかかわるような状況下で使用される機器あるいはシステムに用いられることを目的として設計・製作されたものでありません。
・この製品を原子力用、電力用、航空宇宙用、医療用、重要移動体等の機器あるいはシステムなど特殊用途への適用をご検討の際には当社の営業担当窓口までご照会ください。
・この製品は厳重な品質管理体制の下に製造しておりますが、この製品の故障により重大な事故または損失が予測される設備への適用に際してはバックアップ又はフェイルセーフ機能をシステムに設置してください。
2.注意事項
1.弊社が提供するファイルの知的財産権は、弊社に帰属するものとします。
2.ダウンロードされたファイルやそのファイルから抽出されるデータは、弊社製品の使用を保証するものではありません。あらかじめご了承ください。
3.本サービスはお客様の責任においてご利用ください。
4.本プログラムで動作可能な機種はオプテックス・エフエー製OPPFシリーズになります。
5.本サービスはお客様の責任において改造をおこない使用することは可能ですが、お客様の責任においておこなってください。
6.改造する場合のお問い合わせに関しては対応いたしかねますのでご了承ください。
7.サンプルプログラムおよび通信プロトコルライブラリは機能を説明した資料です。ユニットやシーケンサの使用上の制限事項、操作説明については記載されていません。ご使用にあたり、必ず対象製品のユーザーズマニュアルをお読み頂けますようお願いいたします。
