ワッシャーの外観検査
ワッシャーの外観検査
ワッシャーの外観検査をします。NG品はワッシャーが反ります。

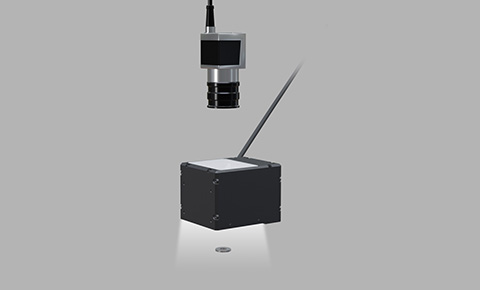

同軸照明OPXの狭指向角タイプは、高均一かつ指向性の高い照射が可能なため、平坦なワッシャーの表面は明るく均一に撮像できます。一方、反りのあるNG品では均一に反射せず、部分的に暗くなるため良否判定が確実に行えます。

撮像例

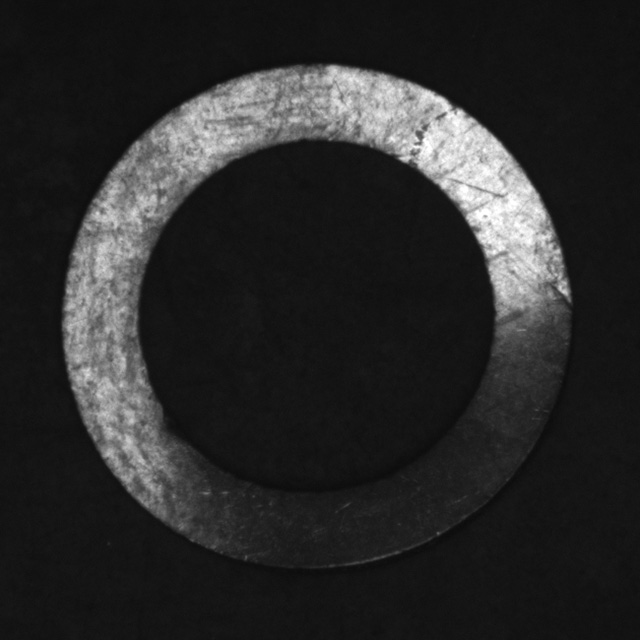

NG品

反っている部分が反射せず暗い

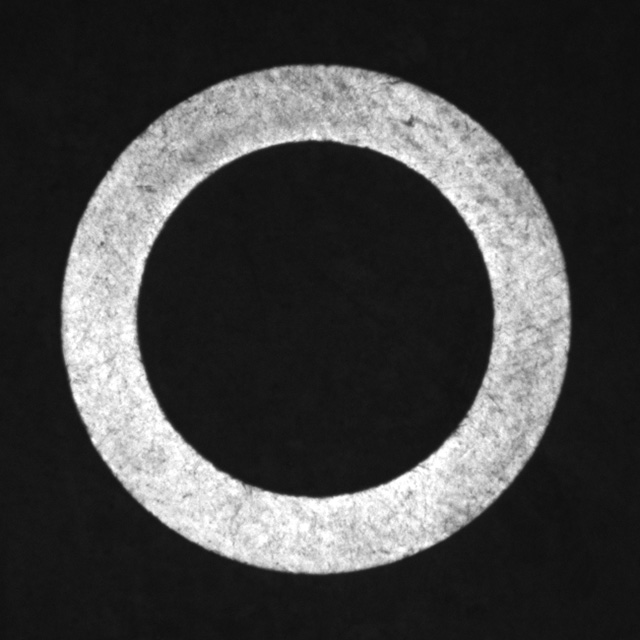

OK品

反りがないので全体が明るい



使用製品センシング同軸照明OPXシリーズ
