センシング同軸照明
OPXシリーズ

狭指向角と高均一を追求した
同軸照明

  • <リニューアル>35mm、50mmサイズ
  • 高精細撮像に対応する厚み0.2mmのハーフミラータイプ
  • ビームキューブスプリッタ搭載の18mmサイズ
  • 狭指向角の面光源を採用


狭指向角と高均一な照射を追求した同軸照明。
FASTUS OPXシリーズは、狭指向角光源の採用により、
高輝度かつ高均一な照射を実現した同軸照明です。
特に、均一性が必要となる微細なキズ・打痕検査などの
用途に力を揮します。

 特徴説明ムービー

movie

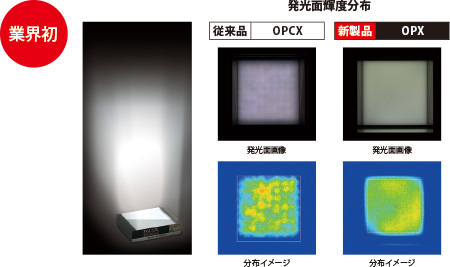

狭指向角の面光源を採用

独自のプリズムシートを搭載し狭指向角( 半値角±17°) 照射が可能です。
さらに発光面均一度が高いSMD型LEDの搭載と配列の最適化により、周辺部の輝度低下の抑制に成功しました。

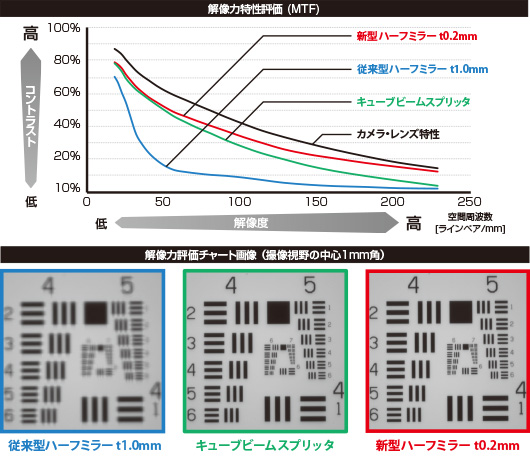

高精細な画像取得

同軸照明には構造上「ゴースト発生による2重画像」「収差による解像力低下」という課題があり、これらはハーフミラーの厚みに起因します。
OPXシリーズの0.2mmハーフミラータイプは薄型のハーフミラー採用によって高精細な画像取得を可能にしました。

解像力チャート評価条件
撮像素子 2/3" CMOS
解像度 2,448x2,048(5MP)
ピクセル
サイズ
3.45 × 3.45μm
レンズ 6倍テレセントリックレンズ
開口数NA 0.111
WD 65mm

同軸照明の課題への対策

「ゴースト発生」「解像力低下」という課題に対する対策の詳細は以下を参照ください。

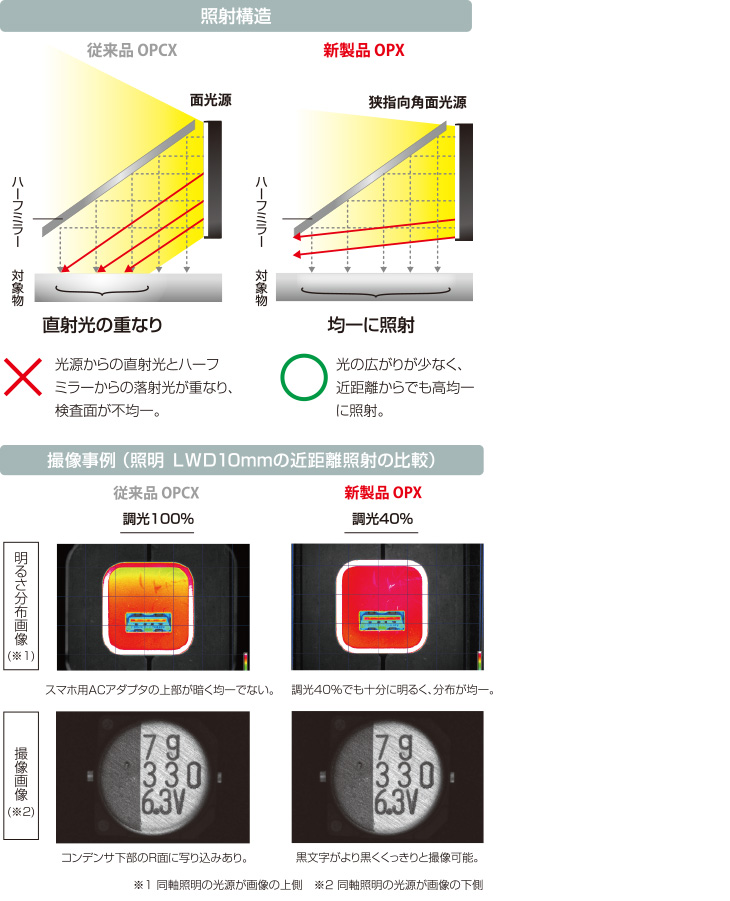

近距離からの高均一照射が可能

同軸照明の近距離照射に対する従来課題を解決しました。

より広い照射エリアを確保

OPXシリーズは、照射距離に関わらず均一な照射が可能なため、広い照射エリアを確保できます。
