樹脂容器の外観検査
樹脂容器の外観検査
白色の樹脂容器の外観を検査しますが、バー照明などを使用すると照明が映り込んだり、明るさにムラが生じてしまいます。

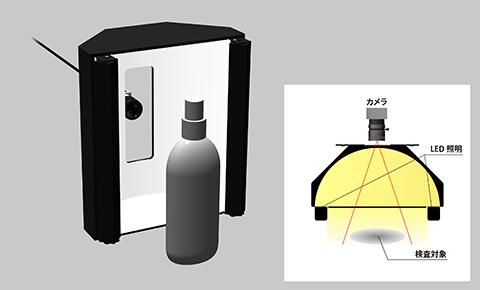

ハーフパイプ照明であれば、左右に2本取り付けたバー照明で拡散面に照射し、その反射光を容器に照射するので、全体を均一に照射でき、表面の異物や欠陥を検出できます。

撮像例

ワーク:樹脂容器

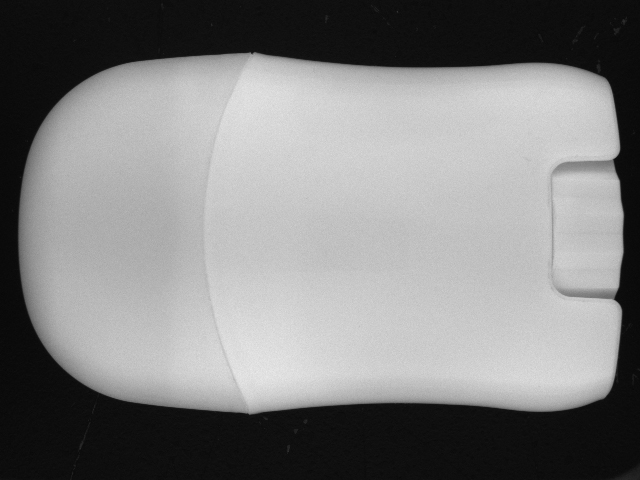

使用照明:
ハープパイプ照明

映り込みなし

周辺部まで明るい

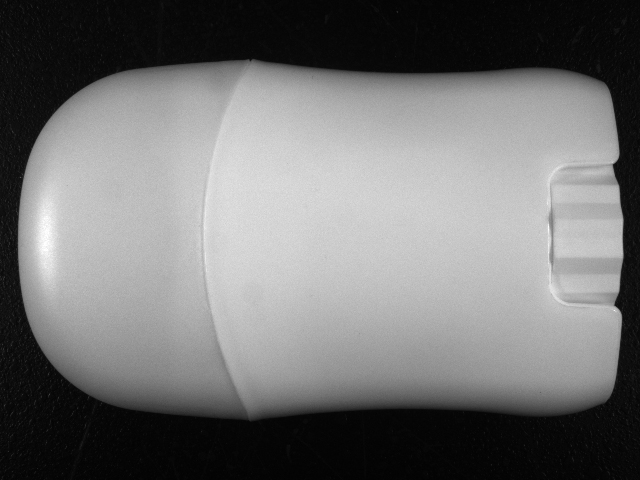

使用照明:
バー照明×2本

左右から照射

周辺部が暗い

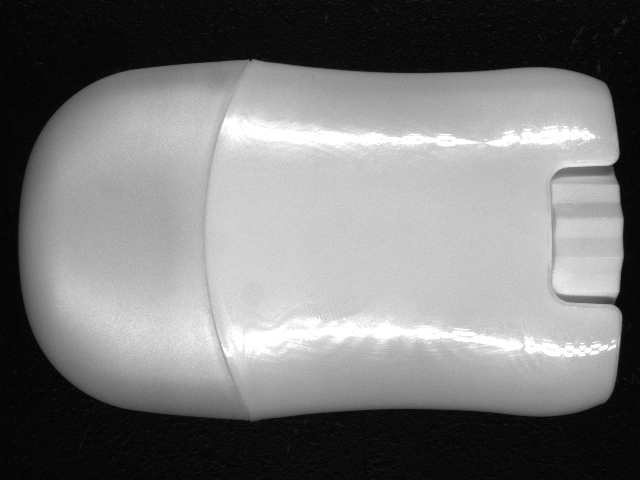

上下から照射

×映り込みあり

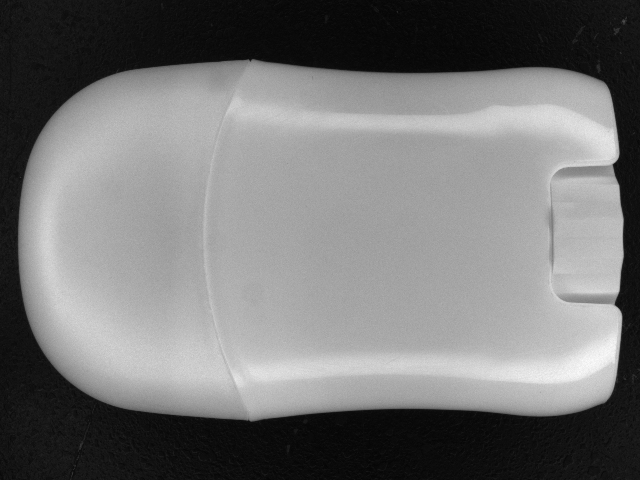

使用照明:
リング照明

ローアングル

×映り込みあり

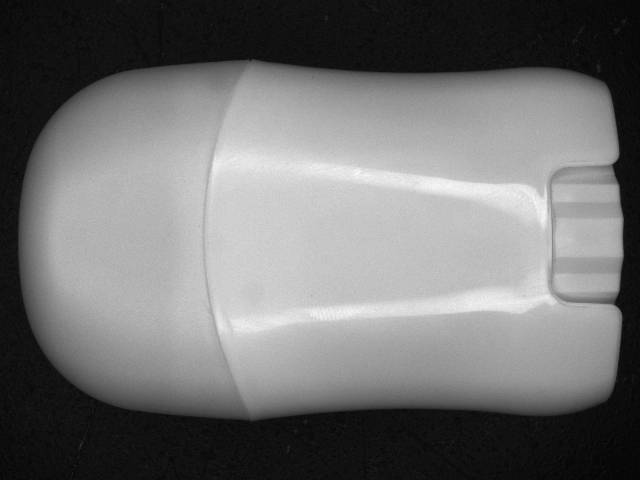

ハイアングル

×映り込みあり



使用製品ハーフパイプ照明
