ペットボトルキャップ内側の文字検査
ペットボトルキャップ内側の文字検査
緑系のキャップ内側に成形された凸型の英数字をカメラと青色の同軸照明で検査します。
同軸照明OPXを用いることでキャップのフラット面を白く撮像し、凸型の英数字を黒く撮像します。またペットボトルキャップは薄く、外側のロゴや模様が透けやすいため、透過しづらい照明色を選定しています。

撮像例

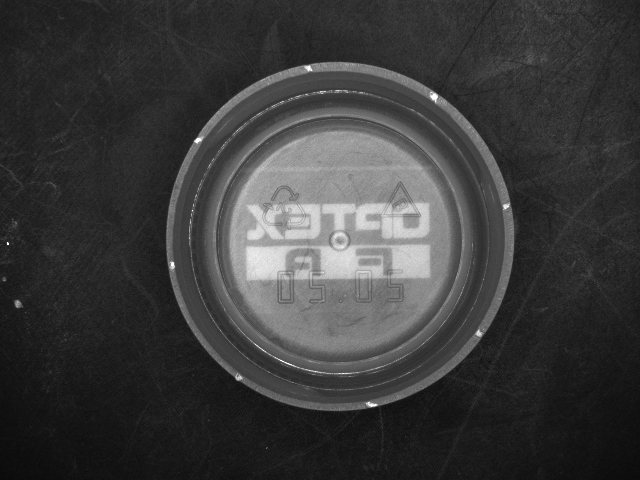

リング照明

×表面のロゴが透けている

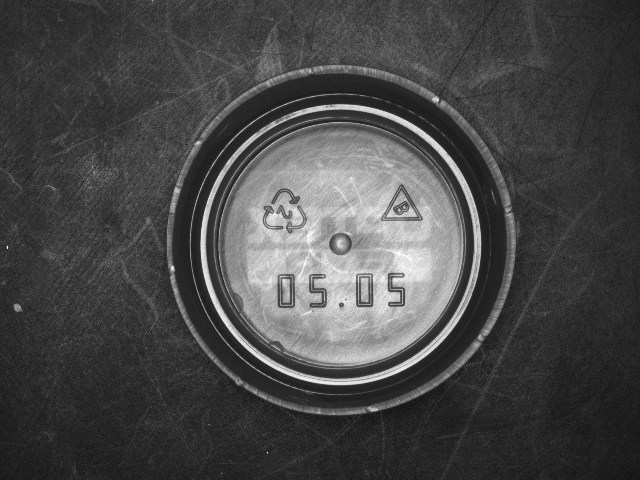

同軸照明OPX

透過せず、文字を撮像可能



使用製品センシング同軸照明OPXシリーズ
