サイドミラー上の文字検査
サイドミラー上の文字検査
自動車のサイドミラー上の刻印文字をカメラとバックライト照明で検査します。
光沢面の撮像に適しているのは同軸照明ですが、視野が不足するのに加え、湾曲したミラーの形状により視野内で明るさのムラが発生してしまいます。

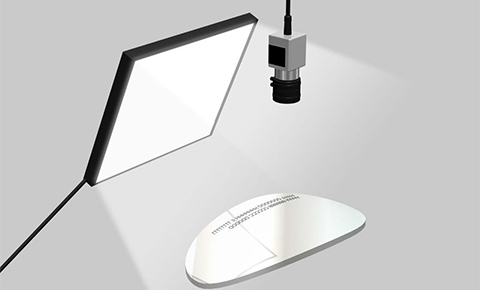

バックライト照明OPFの大型サイズの拡散タイプであれば、拡散光をミラーに映り込ませるように照明とカメラを設置することで広い範囲を均一に撮像でき、すべての文字を検査することができます。

撮像例

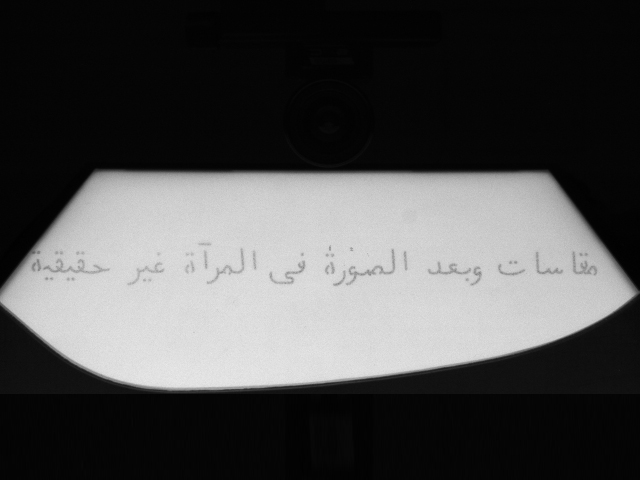

バックライト照明
OPF‐210x200W‐DF


文字全体を撮像でき、明るさのムラがない

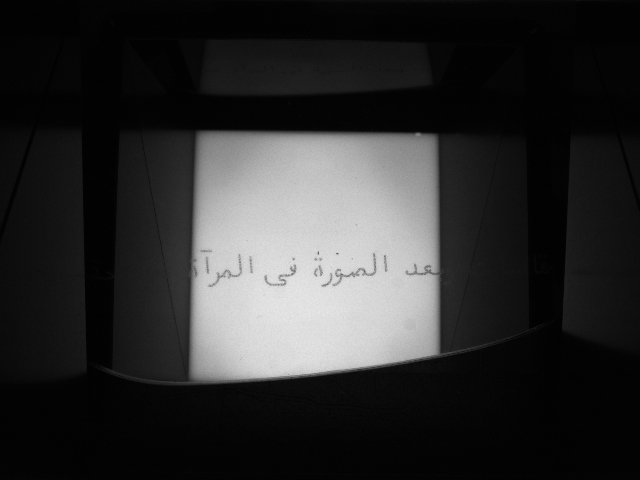

同軸照明
OPX‐M100W

×
視野が狭く、ミラーの湾曲により
明るさにムラが発生している



使用製品センシングバックライト照明OPFシリーズ拡散タイプ
