外観・形状検査 / 金属

銅線の変色検出

銅線の変色検出

銅線の変色をカラーカメラと照明を使って検査します。
光沢のある銅線表面を照射するために同軸照明を使用すると、R形状の周辺部が黒く撮像され、色を判別する表面の面積が狭く撮像されてしまいます。
ドーム照明を使用すれば、多方向からの均一な光を照射でき、R形状の周辺部まで明るく撮像できます。さらに同軸照明を組み合わせてドーム照明のカメラ窓が映り込むのを防ぎ、銅線の表面を均一に照射することができます。

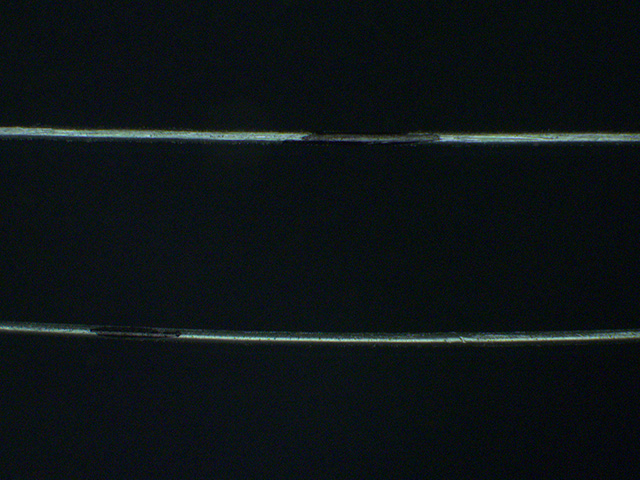

×同軸照明のみ

×同軸照明のみ

銅線のR形状により周辺部が黒く映り、銅線が細く撮像されてしまう。

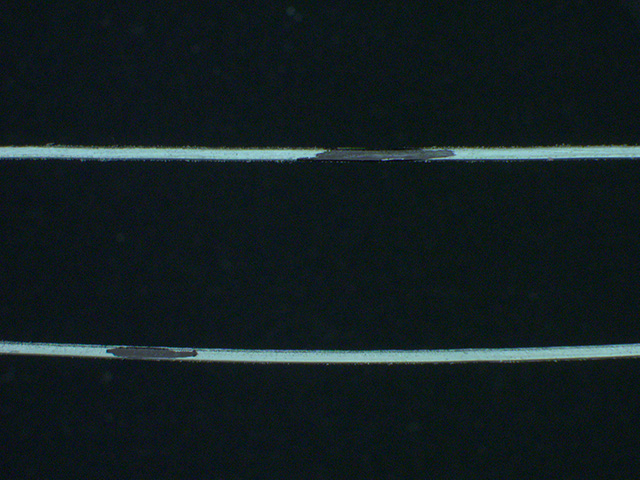

○ドーム照明+同軸照明

ドーム照明+同軸照明

R形状の周辺部まで明るく撮像され、色を判別するための面積を広く撮像できる。

使用製品

センシングドーム照明 OPDシリーズ

詳しくはこちら

使用製品

センシング同軸照明 OPXシリーズ

詳しくはこちら
