| パラメータ（入出力ノセッテイチ内） | バンク切換線の機能の切り換り | |||||||
| バンク入力 | ドウキ入力 | 文字列カサン入力※ | ドウキパルス | 橙／黒 | 黄/黒 | ピンク | 紫 | 外部入力で切換が 可能なバンク可能 |
| 入力 | ナシ | ナシ | パルス以外 | バンク切換0 | バンク 切換1 |
バンク 切換2注） |
バンク 切換3 |
1～15 |
| パルス | ||||||||
| アリ,クリア | パルス以外 | 文字列 加算 |
0,1,4,5,8, 9,12,13 |
|||||
| パルス | ||||||||
| Uエッジ, ハイ入力, Dエッジ, ロー入力 |
ナシ | パルス以外 | バンク 切換1 |
同期 入力 |
0～7 | |||
| パルス | 同期パルス | 0,2,4,6 | ||||||
| アリ,クリア | パルス以外 | バンク切換0 | 文字列 加算 |
0,1,4,5 | ||||
| パルス | 同期パルス | 0,4 | ||||||
| ティーチ | ナシ | ナシ | パルス以外 | バンク切換0 | バンク 切換1 |
外部 ティーチ注） |
バンク 切換3 |
0～3, 8～11 |
| パルス | ||||||||
| アリ,クリア | パルス以外 | 文字列 加算 |
0,1,8,9 | |||||
| パルス | ||||||||
| Uエッジ, ハイ入力, Dエッジ, ロー入力 |
ナシ | パルス以外 | バンク 切換1 |
同期 入力 |
0～3 | |||
| パルス | 同期パルス | 0,2 | ||||||
| アリ,クリア | パルス以外 | バンク切換0 | 文字列 加算 |
0,1 | ||||
| パルス | 同期パルス | 0 | ||||||
| ツウシン, 0～15 |
ナシ | ナシ | パルス以外 | 無効 | 無効 | 無効 | 外部入力での 切換は無効 （CVS4-R本体の ボタン操作で切換） ツウシン：RS-232C 通信で切換 |
|
| パルス | ||||||||
| アリ,クリア | パルス以外 | 文字列 加算 |
||||||
| パルス | ||||||||
| Uエッジ, ハイ入力, Dエッジ, ロー入力 |
ナシ | パルス以外 | 無効 | 同期 入力 |
||||
| パルス | 同期パルス | |||||||
| アリ,クリア | パルス以外 | 無 効 | 文字列 加算 |
|||||
| パルス | 同期パルス | |||||||
注）文字列カサン入力を、"0セット"に設定した場合、ピンク線が文字列中の数字を0（ゼロ）に書き換える機能になり、ピンク線を必要とするバンク番号4～7、12～15に切り換えることができなくなります。
※バンク切換の信号が入力されてから切り換るまでの時間は約30msですが、次の撮影を受け付けるまでは、約100ms必要です。
※バンク切換線0〜3の2本以上を他の機能として使用し、全16バンクをフルに切り換えたい場合、オプションの入出力拡張ユニットTMC-N11-CVSを別途お買い求めください。
| バンク番号 | バンク切換線の色と名称 | |||
| 橙／黒 | 黄／黒 | ピンク | 紫 | |
| バンク切換0 | バンク切換1 | バンク切換2 | バンク切換3 | |
| 0 | OFF | OFF | OFF | OFF |
| 1 | ON | |||
| 2 | OFF | ON | ||
| 3 | ON | |||
| 4 | OFF | OFF | ON | |
| 5 | ON | |||
| 6 | OFF | ON | ||
| 7 | ON | |||
| 8 | OFF | OFF | OFF | ON |
| 9 | ON | |||
| 10 | OFF | ON | ||
| 11 | ON | |||
| 12 | OFF | OFF | ON | |
| 13 | ON | |||
| 14 | OFF | ON | ||
| 15 | ON | |||

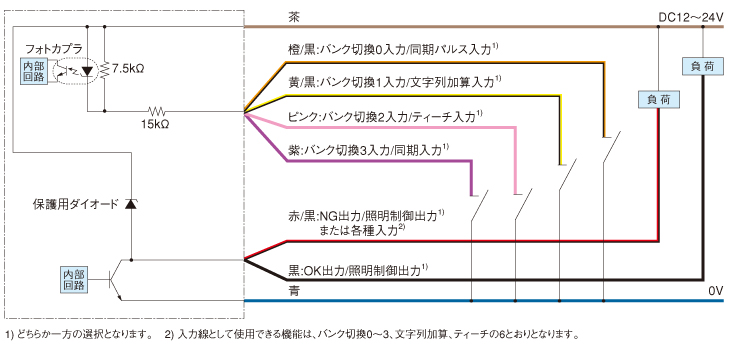

OFF：開放、または茶線（+V）と接続
O N：0青線（0V）と接続。
