IO-Link対応 非接触温度計 高精度小型タイプ
TI-Sシリーズ

周囲温度変化に強い構造
リングレーザポインタ搭載非接触温度計

  • 周囲温度変化の影響を最小化する設計
  • 測定視野がわかるリングレーザポインタ
  • フルカラーで見やすい液晶表示

入出力回路図

汎用I/Oケーブル

  • NPN設定時

  • PNP設定時

  • リード線の機能

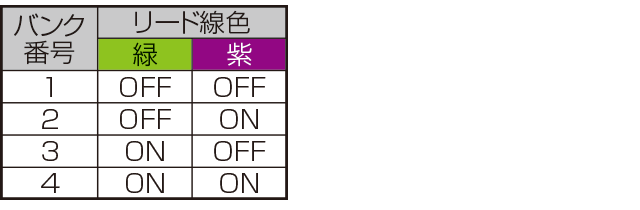

  • バンク切替時のリード線機能

IO-Linkケーブル

  • IO-Link接続時※

    ※NPN設定時でIO-Linkに接続する場合、当社IO-LinkマスタURシリーズまたはシンクタイプ対応のIO-Linkマスタをご使用ください。

  • IO-Linkケーブルのリード線 / コネクタピンの機能

    ※IO-Link接続時は入力線（DI）を装備しておりません。
    入力についてはプロセスデータをご利用ください。

外形寸法図
単位:mm

  • センサヘッド

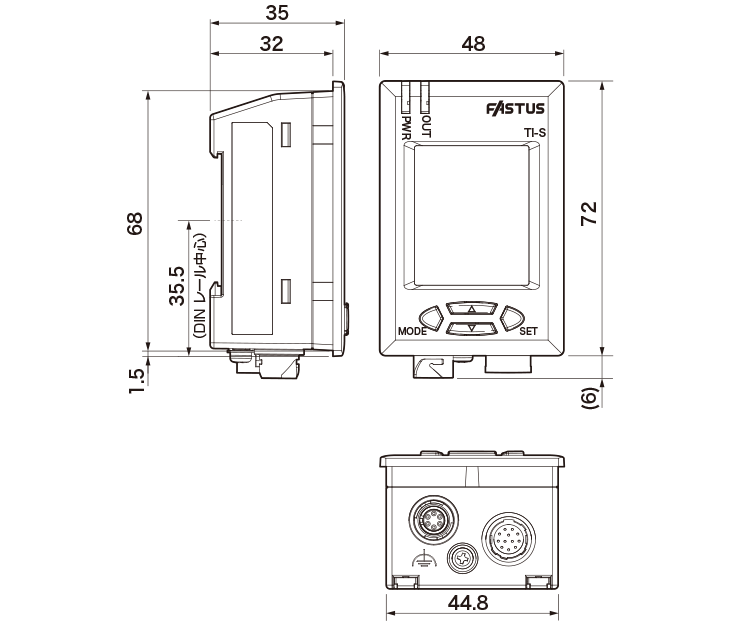

  • コントローラ

センサヘッド用取付金具（オプション）

  • 床面取付金具：BEF-TISH-B
  • 壁面取付金具：BEF-TISH-A
  • 2軸取付金具：BEF-TISH-AB

    BEF-TISH-A とBEF-TISH-B がセットになった取付金具です。

  • 2軸取付金具組立完成図

コントローラ用取付金具（オプション）

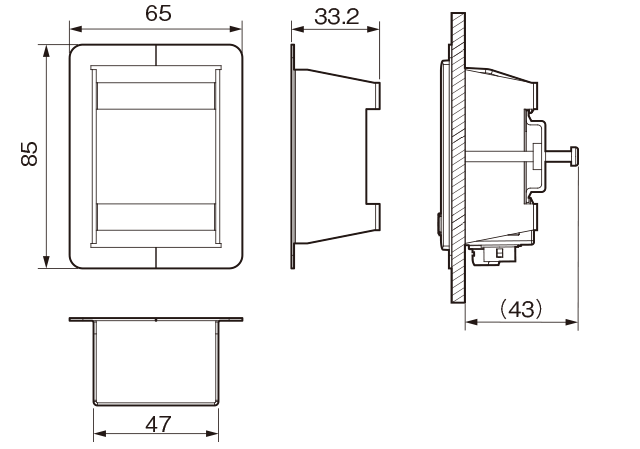

  • BEF-TISC-BKT

接続ケーブル（オプション）

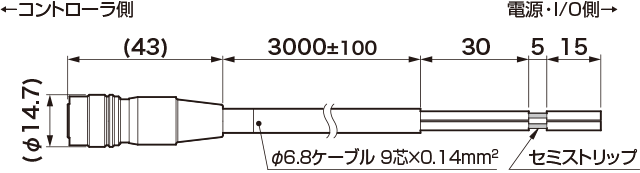

  • 汎用I/Oケーブル : TI-SCA09-G3K

    最小曲げ半径 : (固定時) 42ｍｍ以上

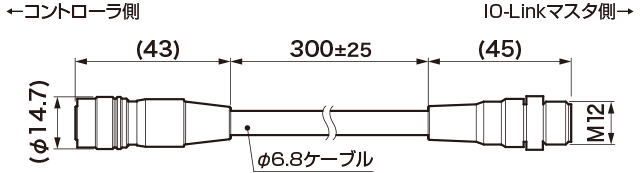

  • IO-Linkケーブル : TI-SCA03-G3K

    最小曲げ半径 : (固定時) 42ｍｍ以上

  • IO-Linkケーブル : TI-SM1203-G03K

    最小曲げ半径 : (固定時) 42ｍｍ以上

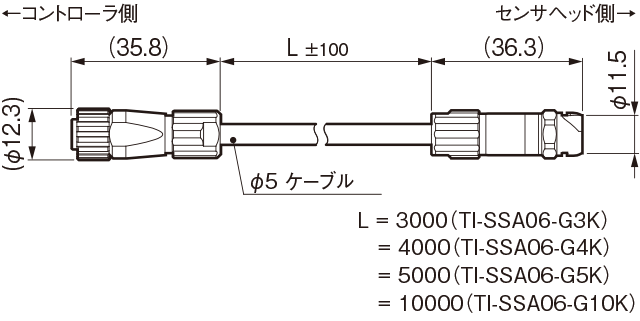

センサヘッド・コントローラ間延長ケーブル（オプション）

  • TI-SSA06-G□K

    最小曲げ半径 : (固定時) 31ｍｍ以上

エアパージキット（オプション）

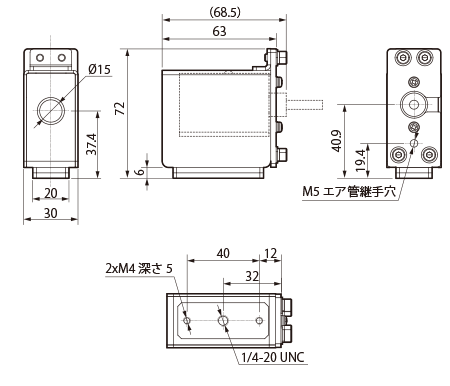

  • TI-S30用エアパージキット : TI-S30-AP

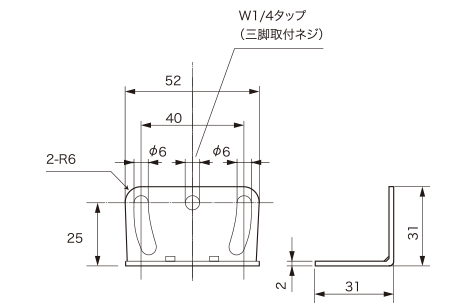

  • エアパージキット用取付金具
    （エアパージキットに付属）

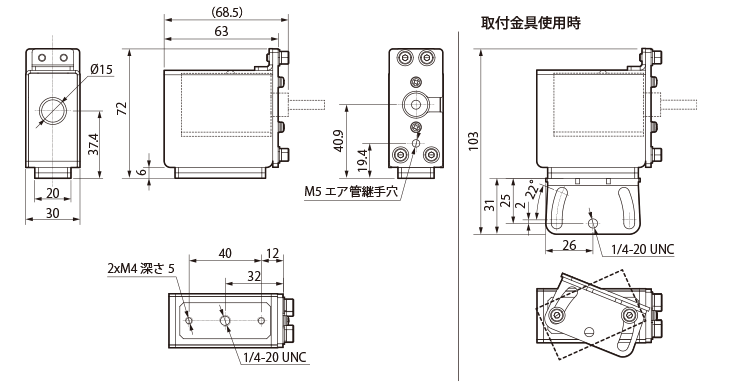

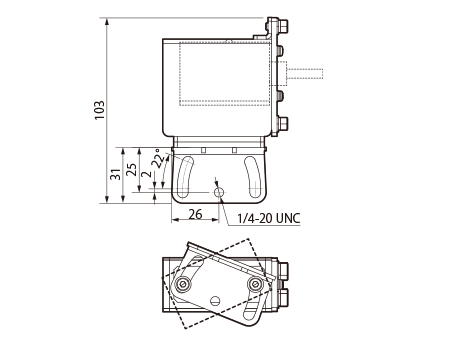

  • 取付金具使用時
