センサヘッド
| 形 状 | 測定温度範囲 | 測定視野範囲 | レーザポインタ | 型 式 | |
|---|---|---|---|---|---|
 |
 |
ø30ｍｍ |
 リングレーザポインタ （特許出願中） |
78,000円 |
コントローラ
| 形 状 | 特 長 | インタフェース | 型 式 | 標準価格（税別） |
|---|---|---|---|---|
 |
●1.8インチTFT液晶ディスプレイ ●日本語、英語、簡体中文表示 ●高速応答≦50ms ●トレンドグラフ表示 |
アラーム出力×2 アナログ出力 外部入力  |
TI-SC | 38,000円 |
| 型 式 | TI-S30 | |
|---|---|---|
| 表示温度範囲※1 | －50～＋510℃ | |
| 測定温度範囲 | －40 ～＋500℃ | |
| 測定視野範囲 | ø30ｍｍ / 500ｍｍ | |
| 光学系 | シリコンレンズ | |
| 検出素子/波長 | サーモパイル / 8～14μm | |
| 応答時間（動作モード） | 高速応答、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s ※出力応答90％※2 |
|
| 測定精度※3 | －40～0℃：±1.5℃ ＋1～＋200℃：±1℃ ＋201～＋500℃：読取値の±0.5％ |
|
| 再現性 | ±0.5℃（動作モード100ms時） | |
| 温度ドリフト | ±0.25℃/℃以内 | |
| 放射率補正 | 0.100～1.200 | |
| 電源電圧 | DC5V（コントローラより電源供給） | |
| 消費電流 | 30mA以下/ DC5V | |
| 接続形態 | コネクタ中継式ケーブル, 3ｍ長 | |
| 最小曲げ半径 | 31ｍｍ | |
| ケーブル総延長 | 最大13ｍ（コネクタ中継式ケーブル3ｍ＋延長ケーブル10ｍ） | |
| レーザポインタ | 媒 質 | 赤色半導体レーザ |
| 波 長 | 663nm | |
| 最大出力 | 1mW | |
| レーザクラス（JIS/IEC/FDA）※4 | CLASS 2 | |
| 耐環境性 | 保護等級 | IP67（IEC 60529） |
| 使用周囲温度 | 0～＋80℃（ レーザ放射時は70℃まで） | |
| 使用周囲湿度 | 35～85%RH（ 結露なきこと） | |
| 保存温度 | －20～＋80℃ | |
| 耐振動 | 10～55Hz 複振幅1.5mm X, Y, Z各方向2時間 | |
| 耐衝撃 | 500m/s2（約50G）X, Y, Z各方向3回 | |
| 適応法令 | EMC | EMC指令（2014/30/EU） UK EMC（The Electromagnetic Compatibility Regulations 2016） FCC Part 15 subpart B |
| 環 境 | RoHS指令（ 2011/65/EU） 中国RoHS（ 令第32号） UK RoHS（ The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012） |
|
| 安 全 | FDA規則（21 CFR 1040.10 および 1040.11※5） | |
| 適用規格 | EN / IEC 61326-1 | |
| 材 質 | ケース：アルミニウム、フロントプレート：ステンレス | |
| 質 量 | 約180g（コネクタケーブル含む） | |
※ 1： 測定温度が -50℃（下限表示温度）より下回る場合は、表示温度は -50℃となります。
測定温度が 510℃（上限表示温度）より上回る場合は、表示温度は 510℃となります。
※2： 出力変化が90％に至るまでの時間を応答時間としています。
※3： 測定条件：放射率（ε）＝1.000、使用周囲温度23±5℃、測定視野範囲を十分に満たす対象物を測定した時となります。
※4： FDAのLaser Notice No. 56の規定に従い、IEC60825-1：2014の基準にて分類されます。
※5： Laser Notice No.56による相違点を除く。
●製品改良のため、仕様の一部を予告なく変更する可能性があります。ご了承下さい。
| 型 式 | TI-SC | ||
|---|---|---|---|
| 定格 | 電源電圧 | DC24V（汎用I/Oケーブル使用時） DC18～30V（IO-Linkケーブル使用時） |
|
| 消費電流 | 180mA以下（汎用I/Oケーブル使用時）※1 50ｍA以下（IO-Linkケーブル使用時） |
||
| 表示分解能 | 0.1℃ | ||
| 温度単位 | 摂氏（℃） | ||
| 測定モード | ノーマル/サンプルホールド/ピークホールド/バレイホールド/エッジ検出 | ||
| 応答時間（動作モード） | 高速応答、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s 出力応答90％※2 |
||
| アナログ出力/ IO-Link更新時間 |
高速応答：2.5ms 50ms～2s：5.0ms 5s～20s：100ms |
||
| アナログ出力 | 分解能 | 10,801階調 | |
| 精 度 | 電 圧 | ±0.2％ of F.S（. 周囲温度25℃時） 温度係数（代表値）：±22ppm/℃（±0.0022％/℃） |
|
| 電 流 | ±0.2％ of F.S（. 周囲温度25℃時） 温度係数（代表値）：±4ppm/℃（±0.0004％/℃） |
||
| 表 示 | ディスプレイ | 1.8インチTFT液晶 表示言語：日本語、简体中文、English | |
| 電源表示灯 | 電源ON時：緑点灯、IO-Link通信時：緑点滅 | ||
| 出力表示灯 | 通常測定アラーム出力OFF時：緑点灯 通常測定アラーム出力ON時：赤点灯 警告低発生時：緑点滅 警告高発生時：橙点滅 エラー発生時：赤点滅 |
||
| インターフェース | アラーム出力 | オープンコレクタ×2点（NPN/PNP機能内切替） １出力時：最大100mA、２出力時：合計最大100ｍA 残留電圧NPN：1.6V以下、PNP：3.4V以下 |
|
| 出力モード | N.O./ N.C. | ||
| 外部入力 | レーザ放射停止入力、ホールド入力、トリガー入力 | ||
| アナログ 出力 |
電 流 | 4～20mA 負荷インピーダンス：150～500Ω | |
| 電 圧 | 0～10V 出力インピーダンス：200Ω以下 | ||
| タイマ機能 | ワンショット/ディレイ（オンディレイ、オフディレイ） ワンショット：0.01～10.00秒、ディレイ：0.00～10.00秒で設定可 |
||
| IO-Link | リビジョン | 1.1.3 | |
| 伝送速度 | COM3（230.4kbps） | ||
| プロセス入力 データバイト数 |
4bytes | ||
| プロセス出力 データバイト数 |
1byte | ||
| 最小サイクルタイム | 0.5ms | ||
| データストレージクラス | Data Storage class 1:automatic DS | ||
| 接続形態 | 汎用I/Oケーブル | ケーブル長 3m 9芯 最小曲げ半径：42mm | |
| IO-Link ケーブル |
バラ線 | ケーブル長 3m 3芯 最小曲げ半径：42mm | |
| M12 4ピン コネクタ |
ケーブル長 0.3m 最小曲げ半径：42mm | ||
| 耐環境性 | 保護等級 | IP40（IEC 60529） | |
| 使用周囲温度 | 0～＋50℃ | ||
| 使用周囲湿度 | 35～85%RH（ 結露なきこと） | ||
| 保存温度 | －20～＋70℃ | ||
| 耐振動 | 10～55Hz 複振幅1.5mm X, Y, Z各方向2時間 | ||
| 耐衝撃 | 500m/s2（約50G）X, Y, Z各方向3回 | ||
| 適応法令 | EMC | EMC指令（ 2014/30/EU） UK EMC（ The Electromagnetic Compatibility Regulations 2016） FCC Part 15 subpart B |
|
| 環 境 | RoHS指令（ 2011/65/EU）、中国RoHS（ 令第32号） UK RoHS（The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012） |
||
| 適用規格 | EN / IEC 61326-1 | ||
| 材 質 | ケース：ABS | ||
| 質 量 | 約80ｇ | ||
※1： アラーム出力の負荷電流、アナログ電流出力を含む。
※2： 出力変化が90％に至るまでの時間を応答時間としています。
●製品改良のため、仕様の一部を予告なく変更する可能性があります。ご了承下さい。

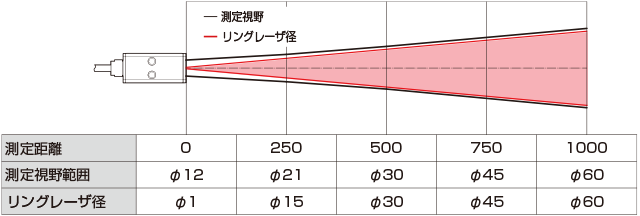

●測定視野範囲は、光学応答（エネルギー）90％に相当しています。
●測定対象物の大きさは、上図の測定視野図より十分大きいことが必要です。
