非接触温度計 フィルム測定専用
GT-P3シリーズ

フィルム温度測定専用

  • 測定波長3.43μm
  • ポリエチレン、ポリスチレン、セロハンなど
    薄膜樹脂の温度測定に最適
  • アラームディスプレイ搭載

仕様・標準価格

型式 GT-P315
測定温度範囲 +50~+400℃
測定波長 3.43μm
光学分解能 15:1
測定精度※1 ±3℃ or ±1%(どちらか大きい方)
再現性 ±1.5℃
表示分解能 0.5℃
応答時間 100ms(90%)
放射率(ε)補正 0.100-1.100(0.001/1ステップ)
透過率(T)補正 0.100-1.100(0.001/1ステップ)
信号処理 ピークホールド・バレーホールド・アベレージング
アナログ出力 0-20mA、4-20mA、0-5V、0-10V
アラーム出力 NPNオープンコレクタ max.50mA/DC24V
リレー出力 DC60V/AC42V, 0.4A×2
(オプションの接点出力ボード使用時)
通信機能 USB 2.0※2
(オプションのUSBインタフェースキット使用時)
負荷インピーダンス/
出力インピーダンス
アナログ電流出力:max. 500Ω,
アナログ電圧出力:min. 100kΩ
電源電圧 DC12~24V
消費電流 最大100mA
耐環境性 保護等級 IP65
使用周囲温度 センサヘッド:0~+75℃
アンプ:-20~+85℃
使用周囲湿度 10~95%(結露なきこと)
保管温度 センサヘッド:-40~+85℃
アンプ:-40~+85℃
耐振動(センサヘッド) IEC 60068-2-6: 3G 11~200Hz 3軸方向
耐衝撃(センサヘッド) IEC 60068-2-27: 50G 11ms 3軸方向
適応法令 EMC EMC指令(2014/30/EU)
環境 RoHS指令(2011/65/EU),中国RoHS(令第32号)
安全 FDA規則(21 CFR 1040.10および1040.11)
ケーブル長 標準:3m長
オプション:8m長
質量 センサヘッド:約400g
アンプ:約420g

※1.基準動作条件:23±5℃
※2. RS-232C, RS-485, Ethernet, ProfibusDP, CAN-Bus仕様のインタフェースキットもご用意できます。
別途お問い合わせください。
●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。

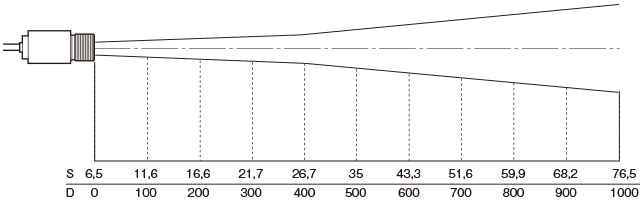

測定視野範囲図単位:mm

  • GT-P315

    D:S=15:1
