HOME > 製品情報 > 非接触温度計・サーモグラフィ > GT-G5/GTL-G5/G7シリーズ > 仕様・標準価格・測定視野範囲

非接触温度計 ガラス測定専用
GT-G5/GTL-G5/G7シリーズ

ガラス温度測定専用

  • 高速応答タイプを追加(GTL-G5HF/H1F)
  • 測定波長7.9μmタイプを追加(GTL-G7)
  • 世界最小クラスのセンサヘッド(GT-G5)
  • ツインレーザ照準(GTL-G5/G7)
  • アラームディスプレイ搭載

仕様・標準価格

型式※1 超小型センサヘッド GT-G5L□ GT-G5H□
ツインレーザ照準 GTL-G5L□ GTL-G5H□ GTL-G5HF□ GTL-G5H1F□ GTL-G7□
測定温度範囲 +100~+1200℃ +250~+1650℃ +200℃~
+1450℃
+400℃~
+1650℃
+100℃~
+1200℃
測定波長 5.0μm 7.9μm
光学分解能 10:1(GT)/
45:1(GTL)
20:1(GT)/
70:1(GTL)
45:1
測定精度※2 ±2℃ もしくは ±1%(どちらか大きい方)
再現性 ±0.5℃ もしくは ±0.5%(どちらか大きい方)
表示分解能 0.1℃
応答時間 120ms(90%) 80ms(90%) 10ms(90%) 150ms(90%)
放射率(ε)補正 0.100~1.100(0.001/1ステップ)
放射率(T)補正 0.100~1.100(0.001/1ステップ)
信号処理 ピークホールド・バレーホールド・アベレージング
アナログ出力 0-20mA、4-20mA、0-5V、0-10V
アラーム出力 NPNオープンコレクタ max.50mA・DC24V
リレー出力 DC60V/AC42V、0.4A×2(オプションの接点出力ボード使用時)
通信機能 USB2.0※3(オプションのUSBインタフェースキット使用時)
負荷インピーダンス/
出力インピーダンス
アナログ電流出力:max.500Ω アナログ電圧出力:min.100kΩ
電源 DC12~24V
消費電力 GT(超小型センサヘッド):最大100mA
GTL(ツインレーザ照準):最大160mA
レーザ(GTLのみ) 赤色半導体レーザ Class 2(IEC/JIS/FDA)
耐環境性 保護構造 IP65
使用周囲温度 センサヘッド:-20~+85℃
アンプ:-20~+85℃
使用周囲湿度 10~95%(結露なきこと)
保管温度 センサヘッド:-40~+85℃
アンプ:-40~+85℃
耐振動(ヘッド部) IEC 60068-2-6: 3G 11~200Hz 3軸方向
耐衝撃(ヘッド部) IEC 60068-2-27: 50G 11ms 3軸方向
適応法令 EMC EMC指令(2014/30/EU)
環境 RoHS指令(2011/65/EU),中国RoHS(令第32号)
安全 FDA規則(21 CFR 1040.10および1040.11)
ケーブル長 標準:3m長
オプション:8m長(標準価格+30,000円)
15m長(標準価格+45,000円)
質量 GT(超小型センサヘッド):約40g
GTL(ツインレーザ照準):約600g
アンプ:約420g
標準価格(税別) GT-G5□:178,000円
GT-G5H□:293,000円
GTL-G5HF□:293,000円
GTL-G5H1F□:293,000円
GTL-G7□:293,000円

※1.□の部分には、フォーカス距離を表す"SF", "CF"等が入ります。詳しくは次ページの測定視野範囲図を参照してください。
※2.基準動作条件:23±5℃
※3.RS-232C, RS-485, Ethernet, ProfibusDP, CAN-Bus仕様のインターフェースキットもご用意できます。別途お問い合わせください。
●製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。

測定視野範図単位:mm

■GT-G5シリーズ

  • GT-G5L SF

    D:S=10:1

  • GT-G5H SF

    D:S=20:1

■GTL-G5/G7シリーズ

  • GTL-G5L/G5HF/G5H1F/G7-SF

    D:S=45:1
    27mm@1200mm
    D:S(1200mm以遠)=25:1

    GTL-G5H SF

    D:S=70:1
    17mm@1200mm
    D:S(1200mm以遠)=33:1

  • GTL-G5L/G5HF/G5H1F/G7-CF1

    D:S=45:1
    1.6mm@70mm
    D:S(70mm以遠)=3:1

    GTL-G5H CF1

    D:S=70:1
    1mm@70mm
    D:S(70mm以遠)=3.4:1

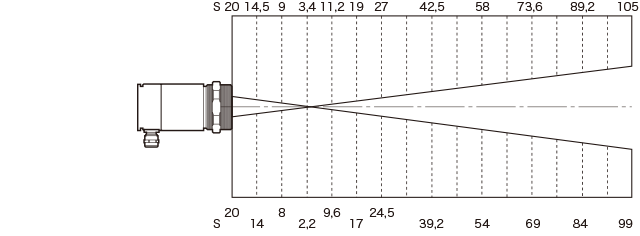

  • GTL-G5L/G5HF/G5H1F/G7-CF2

    D:S=45:1
    3.4mm@150mm
    D:S(150mm以遠)=6:1

    GTL-G5H CF2

    D:S=70:1
    2.2mm@150mm
    D:S(150mm以遠)=6.8:1

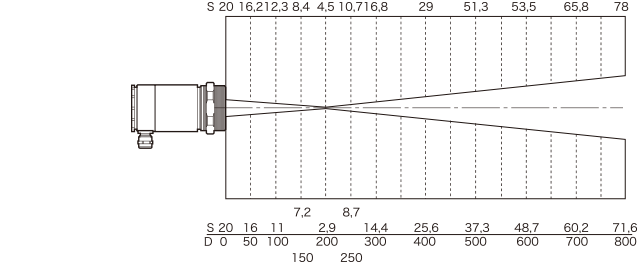

  • GTL-G5L/G5HF/G5H1F/G7-CF3

    D:S=45:1
    4.5mm@200mm
    D:S(200mm以遠)=8:1

    GTL-G5H CF3

    D:S=70:1
    2.9mm@200mm
    D:S(200mm以遠)=9.2:1

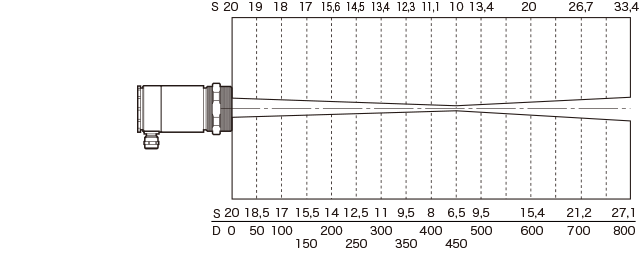

  • GTL-G5L/G5HF/G5H1F/G7-CF4

    D:S=45:1
    10mm@450mm
    D:S(450mm以遠)=15:1

    GTL-G5H CF4

    D:S=70:1
    6.5mm@450mm
    D:S(450mm以遠)=17.7:1
