非接触温度計 ファイバタイプ
BFシリーズ

<生産終了機種> >>代替機種

ファイバタイプ・高周波装置向け

  • ワイドな測定温度範囲
  • 簡単放射率補正:ティーチ機能
  • 高速応答50ms

仕様・標準価格

型式 BF-30I-A
測定温度範囲 +400〜+1200℃
測定視野範囲 Φ30mm/1000mm(標準レンズ装着時)
光学系 ガラス系赤外光ファイバ
検出素子・波長 InGaAs・1.2~2.6μm
応答時間 50ms/90%応答
測定精度(ε≒1.0) 読取値の±2%
再現性 ±1℃
放射率(ε)補正 0.10〜 1.20
表示分解能 1℃
電源電圧 DC12〜 24V±10%
消費電流 100mA以下(最大負荷時)
アナログ 出力 4-20mA
分解能 0.1〜 0.5℃相当(出力幅+100〜+800℃)
応答時間選択(DELAY) 1〜 200
耐環境性 保護構造 IP65
使用周囲温度 0〜+50℃(本体)、0〜+150℃(ファイバ先端部)
使用周囲湿度 35〜 85%RH(結露なきこと)
保管温度 -10〜+60℃
耐振動 10〜 55Hz、振幅1.5mm、XYZ方向各2時間
適応法令 EMC EMC指令(2014/30/EU)
環境 RoHS指令(2011/65/EU),中国RoHS(令第32号)
材質 〈本体〉リング・ケース:ガラス入PBT、リア:PSF、カバー:PC
〈ファイバ〉SUS 〈レンズアタッチメント〉BS/Niメッキ
質量 約500g
付属品 取付金具×1個、取付ネジ(M4)×2本、
レンズアタッチメント取付ナット(M16)×2個
標準価格(税別) 250,000円

※環境温度23±5℃,環境温度変動±1℃/時間 弊社校正条件による
●製品改良のため、仕様の一部を予告なく変更する可能性があります。ご了承下さい。

測定視野範囲図単位:mm

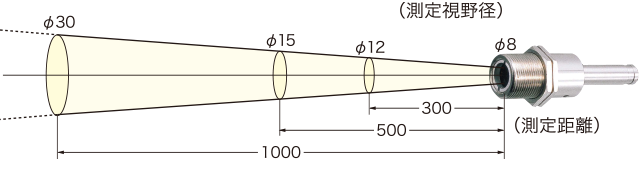

  • 標準レンズ/30-BFL

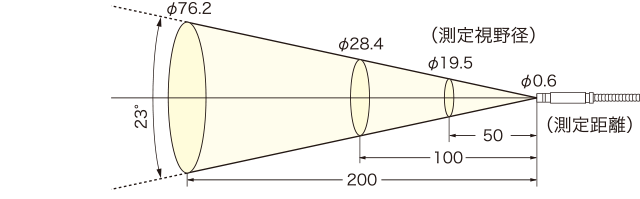

  • ファイバのみ(標準レンズ未装着時)


※出荷時には、標準レンズ付にて校正しています。ファイバのみで使用される場合は、TEACH/εを調整してご使用ください。
※測定視野範囲は、光学応答90%の測定径です。
※測定対象物の大きさは上図の測定径よりも十分大きいことが必要です。

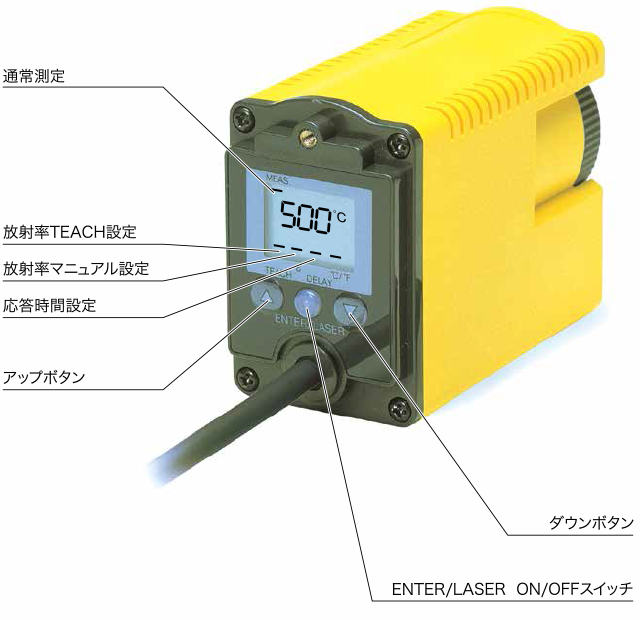

操作部名称

  • BF-30I-A
