HOME > 製品情報 > 光電センサ > 透明体検出センサ > WLG4シリーズ > 接続図・外形寸法図

透明体センサ
WLG4シリーズ

12mm厚の透明体検出センサ

  • サイドONタイプとフラットONタイプをラインナップ
  • 感度調整はティーチング式
  • OES3チップ搭載により外乱光にきわめて強い
WLG4シリーズ

接続図

NPN出力タイプ
NPN出力タイプ
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時(約100ms)の過渡状態でのご使用は避けてください。

外形寸法図

単位:mm


センサ本体

WLG4-3E1134
WLG4-3E1134
WLG4S-3E1134
WLG4S-3E1134

反射ミラー
PL80A
PL80A
PL40A
PL40A

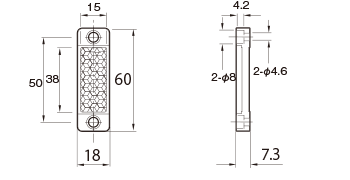

PL20A
PL20A

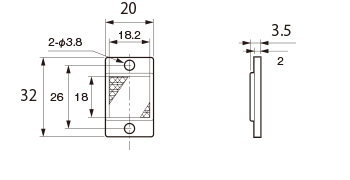

PL10F
PL10F
