ファイバユニット
NFシリーズワイドビーム

帯状の光で検出するファイバユニット

ワークの通過位置が一定しない場合や、
複雑な形のワーク検出に適しています。

スクリーンファイバ用シールスリット生産終了のご案内

透過型

※検出距離・標準価格はPDFをダウンロードの上、ご確認ください。

※公差はCADをダウンロードの上、ご確認ください。

種　類	型　式	先端形状 [mm]	光軸方向	光軸径 [mm]	ファイバ長	最小曲げ半径 [mm]	使用周囲温度 [℃]

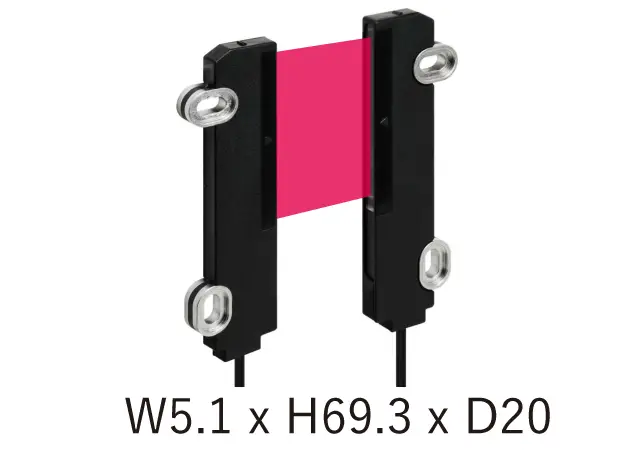

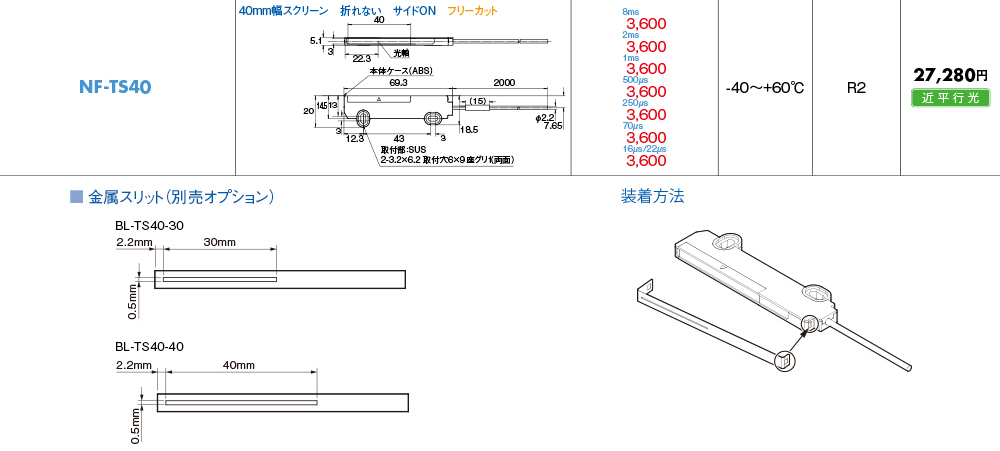

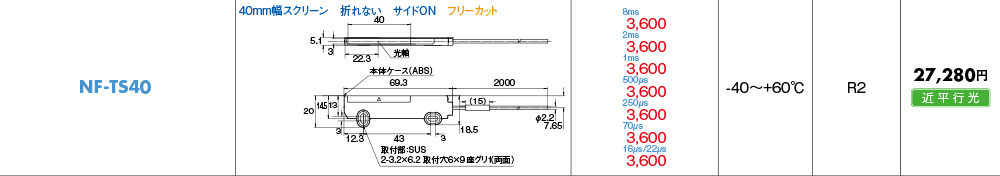

スクリーン近平行光	NF-TS40		サイドビュー	40×3	2m フリーカット	R2	-40 ～＋60

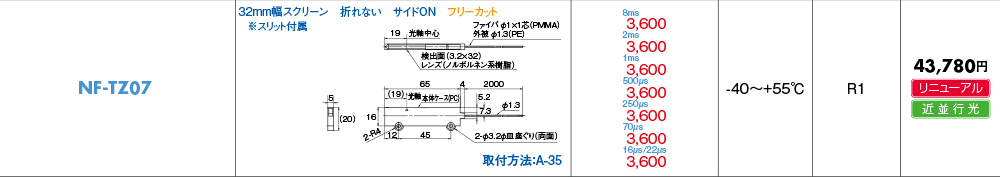

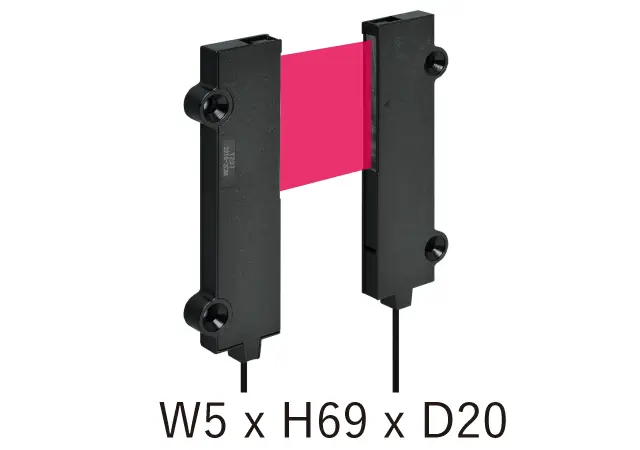

スクリーン近平行光スリット付属^※1	NF-TZ07		サイドビュー	32×3.2	2m フリーカット	R1	-40 ～＋55

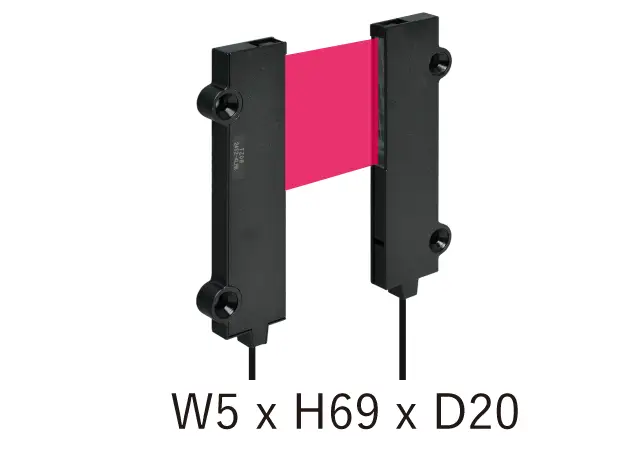

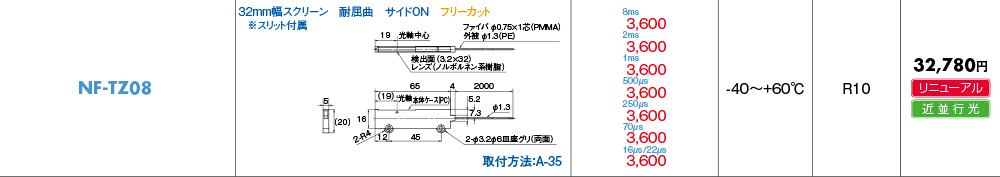

スクリーン近平行光スリット付属^※1	NF-TZ08		サイドビュー	32×3.2	2m フリーカット	R10	-40 ～＋60

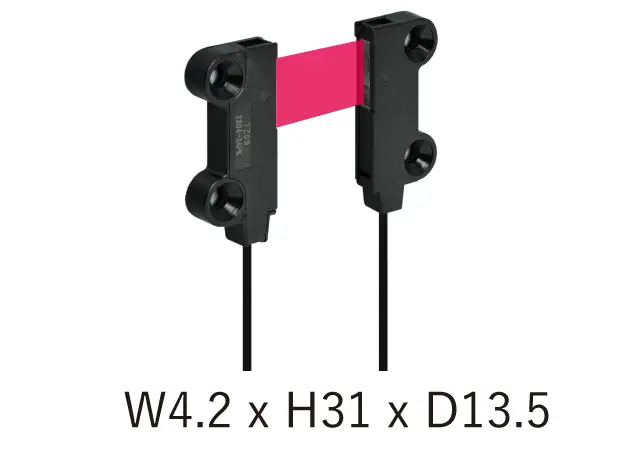

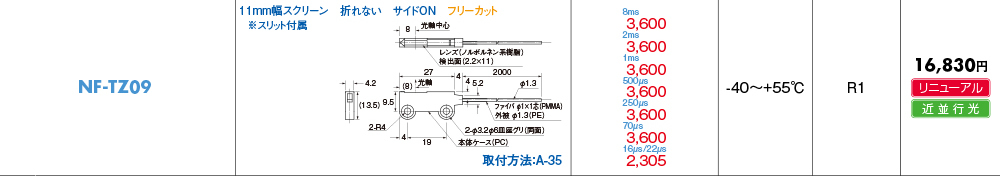

スクリーン近平行光スリット付属^※2	NF-TZ09		サイドビュー	11×2.2	2m フリーカット	R1	-40 ～＋55

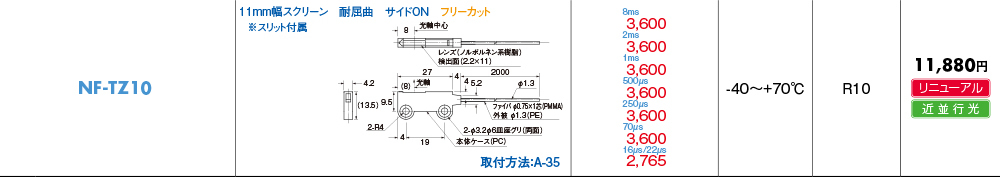

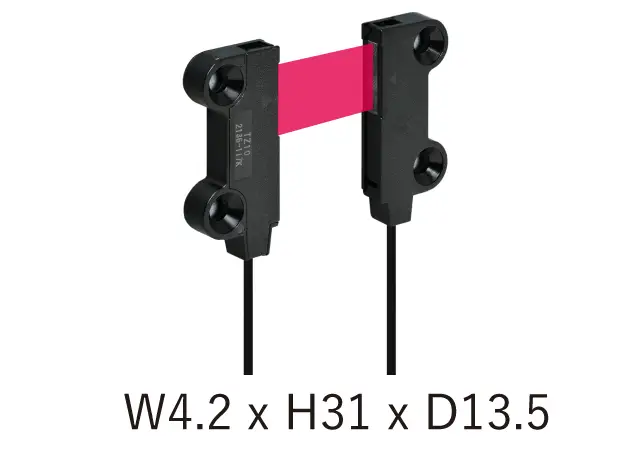

スクリーン近平行光スリット付属^※2	NF-TZ10		サイドビュー	11×2.2	2m フリーカット	R10	-40 ～＋70

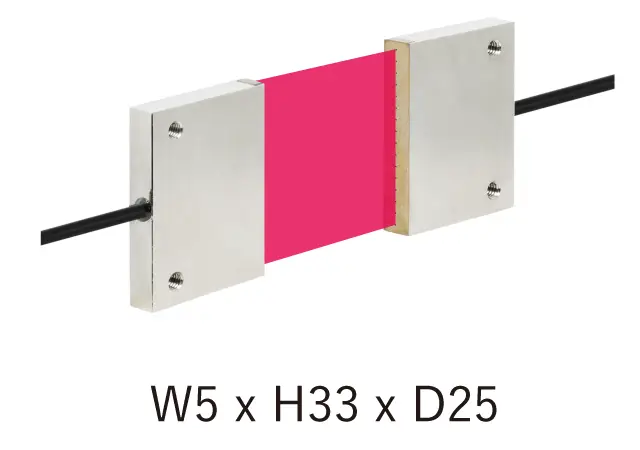

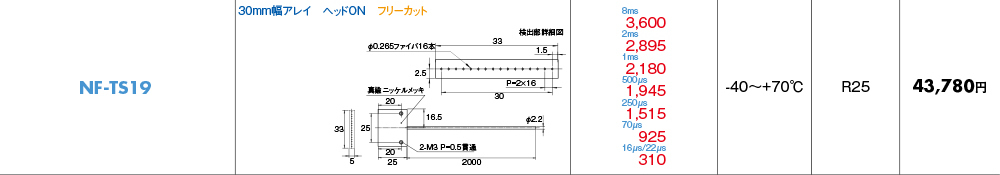

アレイ	NF-TS19		トップビュー	ø0.265 ×16本	2m フリーカット	R25	-40 ～＋70

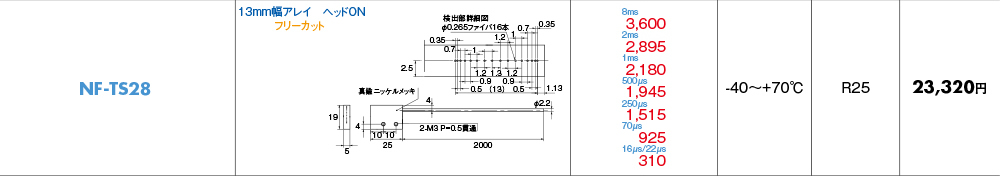

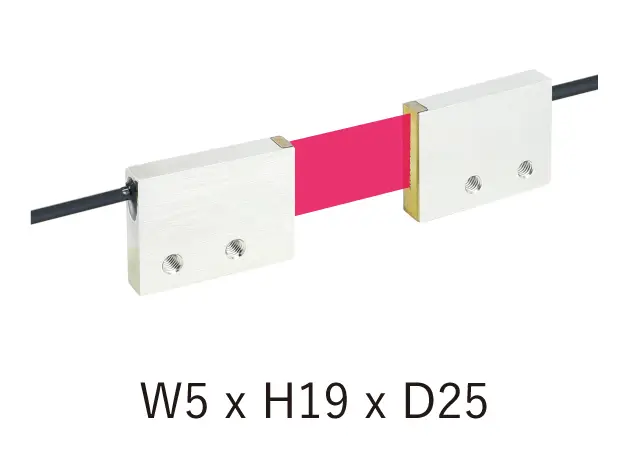

	NF-TS28		トップビュー	ø0.265 ×16本	2m フリーカット	R25	-40 ～＋70

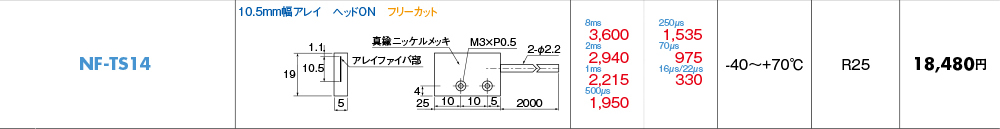

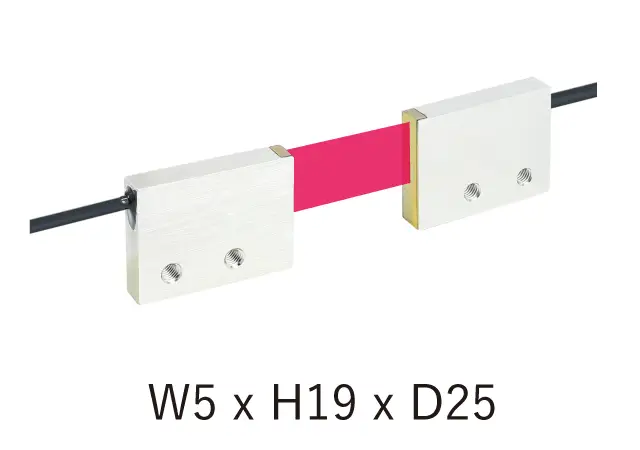

	NF-TS14		トップビュー	ø0.265 ×16本	2m フリーカット	R25	-40 ～＋70

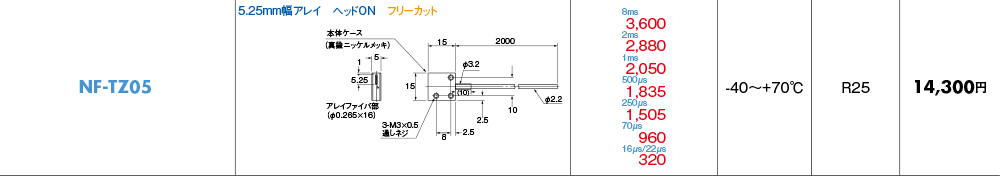

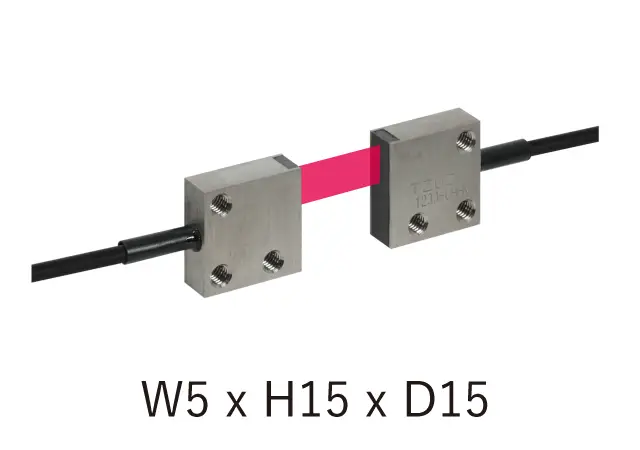

	NF-TZ05		トップビュー	ø0.265 ×16本	2m フリーカット	R25	-40 ～＋70

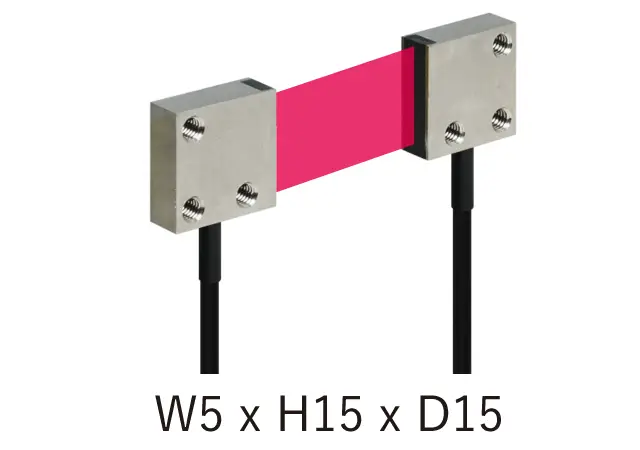

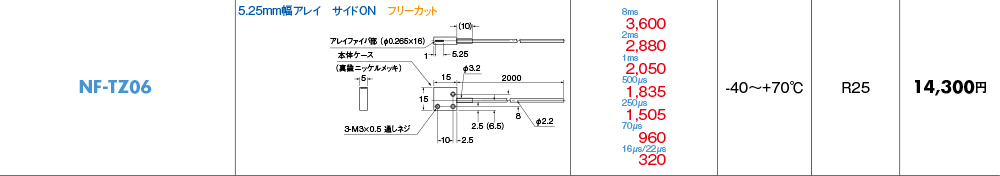

	NF-TZ06		サイドビュー	ø0.265 ×16本	2m フリーカット	R25	-40 ～＋70

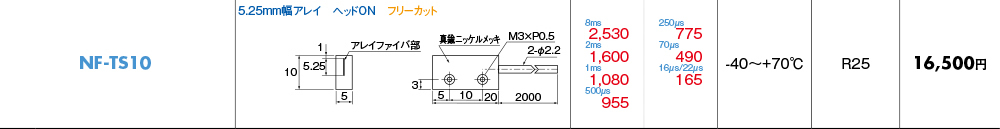

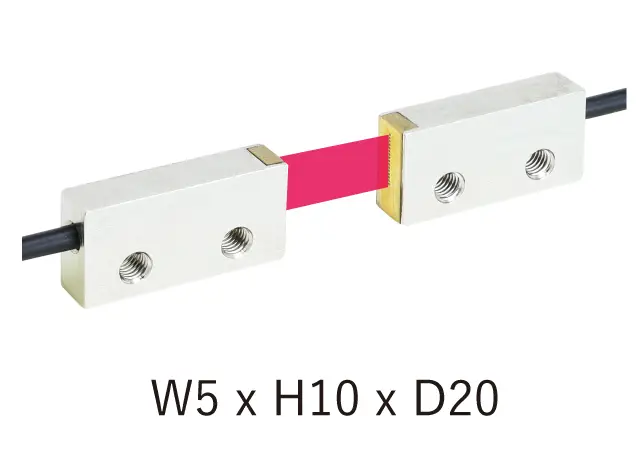

	NF-TS10		トップビュー	ø0.265 ×16本	2m フリーカット	R25	-40 ～＋70

●使用周囲湿度は35～85%でご使用ください。また85%RHの場合、使用周囲温度は0～+40℃となります。
●スクリーンタイプの光軸径は検出幅です。
※1. 付属スリットの幅は、0.5mmです。　
※2. 付属スリットは2種類で、幅は0.5mmと1mmです。

反射型

※検出距離・標準価格はPDFをダウンロードの上、ご確認ください。

※公差はCADをダウンロードの上、ご確認ください。

種　類	型　式	先端形状 [mm]	光軸方向	ファイバ長	最小曲げ半径 [mm]	使用周囲温度 [℃]

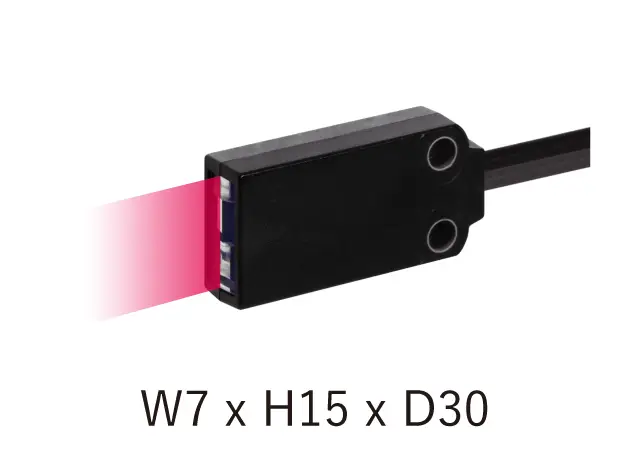

スクリーン近平行光	NF-DZ01		トップビュー	2m フリーカット	R25	-40 ～＋60

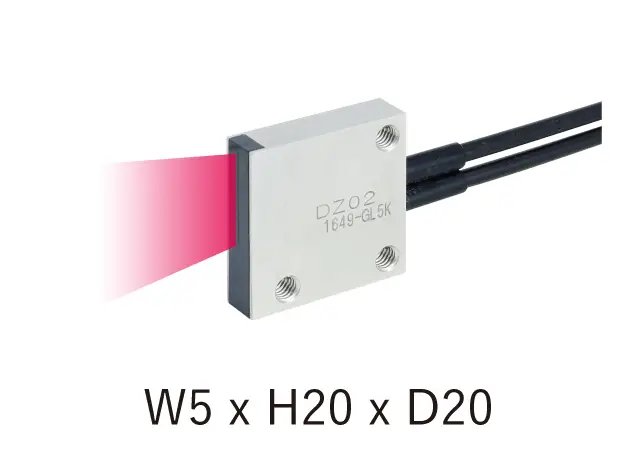

アレイ	NF-DZ02		トップビュー	2m フリーカット	R25	-40 ～＋70

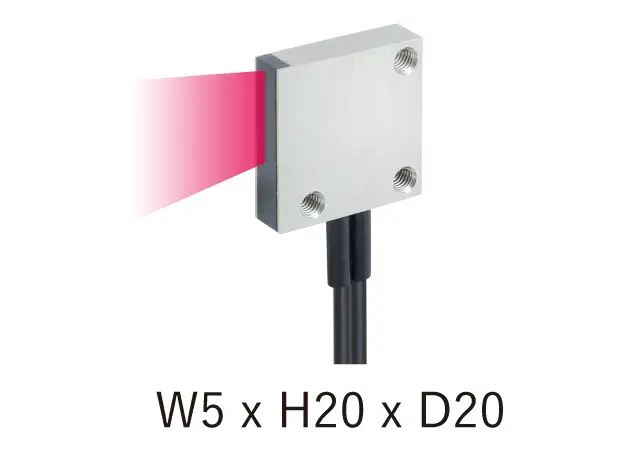

	NF-DZ03		サイドビュー	2m フリーカット	R25	-40 ～＋70

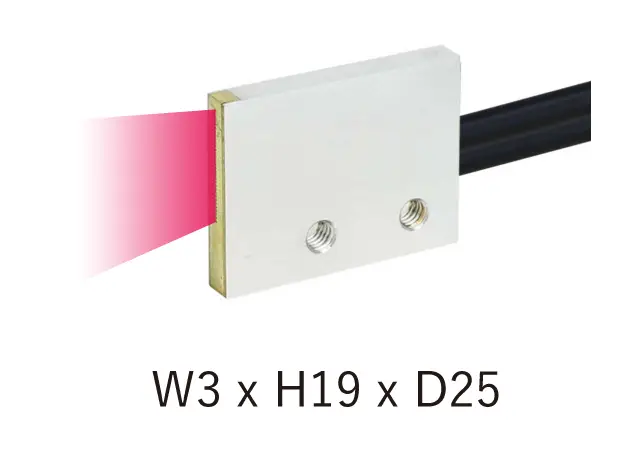

	FD-ML02		トップビュー	2m フリーカット	R25	-40 ～＋70

●使用周囲湿度は35～85%でご使用ください。また85%RHの場合、使用周囲温度は0～+40℃となります。
