ファイバユニット
NFシリーズ 液面・漏液・水検出タイプ

【液面・漏液・水検出】タイプ

液体検出用のファイバユニット

  • 液面、漏液、水検出と用途に応じてタイプを選択
  • φ8〜80mmのパイプに取付可能なアレイ式のNF-DF07
  • 液面接触タイプ全機種に液留まり防止機構を採用

NFシリーズ一部生産終了について



液面検出①:パイプ取付タイプ

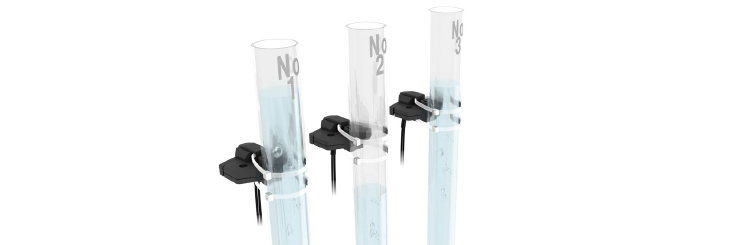

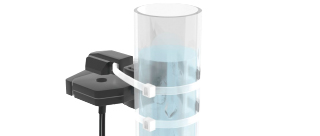

気泡に強く、φ8~80mmのパイプに取付可能なアレイ式:NF-DF07
気泡や水滴の影響を受けずに液面を検出するため、アレイ式のNF-DF07ではコア数とアレイ長を18本×8.75mmに最適化。誤動作なく検出できる光学設計とした結果、安定した液面検出が可能になりました。



検出面をパイプの径にかかわらず密着できる検出面スライド機構を採用。最大φ80mmの大径パイプへの取付を可能にしました。



液面検出②:液面接触タイプ

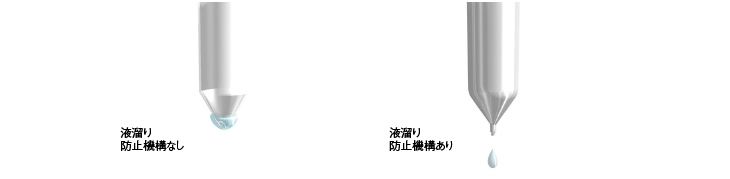

液面接触タイプ全機種に液溜まり防止機構を採用
ファイバ先端に段差をつけることで、液溜まりを未然に防止。誤動作防止に役立つ設計です。



漏液検出

漏液パンへのリーク(液漏れ)を検出:NF-DW02



水検出ファイバ

ファイバセンサD3IFまたはBIFシリーズの専用ファイバユニットです。透明ビン内の中身有無検出(透過型)や糊の有無検出等、従来検出が難しかった無色透明の水や薬液の有無を搬送ライン上で検出することが可能になりました。
