JRFシリーズ

＜生産終了機種＞ >>代替機種

耐水仕様と一目でわかる光軸調整

  • 保護構造はIP66
  • 光軸調整を容易にする投光色変換機能

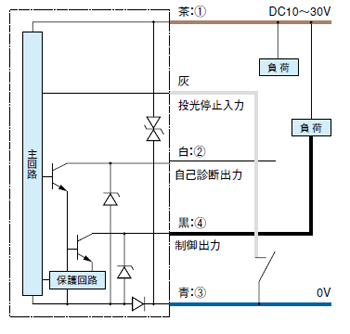

入出力回路図

NPN出力タイプ
PNP出力タイプ

コネクタ式
  • 接続について
  • ■ 自己診断出力や投光停止入力をご使用にならない時はリード線を切断し個別に絶縁テープを巻くなどして、他の端子と接続しないようにしてください。

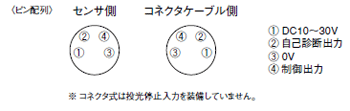

  • ■ ①から④は、コネクタのピンNo.に相当します。
  • 注意事項
  • ■ 電源にスイッチングレギュレーターをご使用の場合は必ずフレームグランド端子を接地してください。
  • ■ センサの配線と高圧線・動力線との同一配管を行われるとノイズにより誤動作、破損の原因となる場合がありますので、別配線としてください。
  • ■ 電源投入時（約100ms）の過渡状態でのご使用は避けてください。

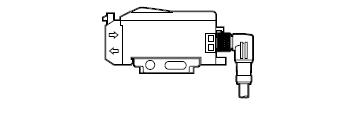

  • ■ L字型コネクタケーブルをご使用の場合、ケーブルの向きは下図のとおりの向きで固定となります。回転はできませんのでご注意下さい。

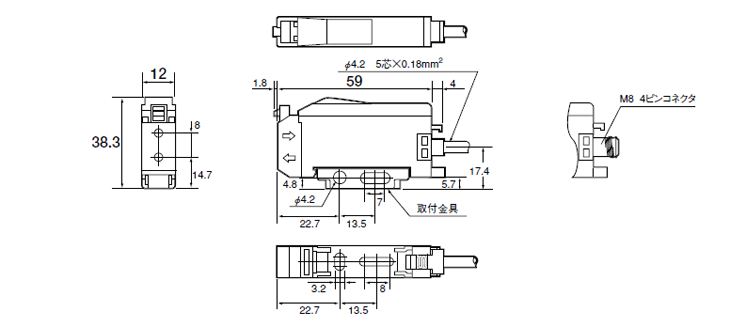

外形寸法図

単位：mm


本　体
  • コード式
  • コネクタ式

コネクタケーブル（オプション）
M84CN-2S、M84CN-5S、M84CN-10S
M84CN-□S
M84CN-2L、M84CN-5L、M84CN-10L
M84CN-□L
